ELG-75-C500DA
нет на складе

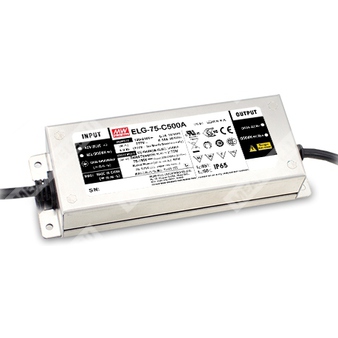

ELG-75-C500DA - драйвер светодиодов AC/DC постоянного тока 500 мА с интерфейсом управления DALI.
Расшифровка партномера ELG-75-C500DA
- ELG — серия источников питания/LED драйверов MEAN WELL
- 75 — номинальная выходная мощность серии (класс 60–75 Вт)
- C — режим стабилизации выходного тока (Constant Current)
- 500 — номинальный выходной ток 500 мА
- DA — исполнение с управлением по DALI (DALI control technology), степень защиты корпуса IP67
Назначение и общее
ELG-75-C500DA — герметизированный LED драйвер в режиме стабилизации тока, рассчитанный на питание светодиодных модулей напрямую (без дополнительных драйверов). Поддерживается интерфейс DALI на первичной стороне. Корпус металлический с функциональным заземлением, встроенная активная коррекция коэффициента мощности (PFC).
Основные электрические параметры (для варианта C500)
| Модель | ELG-75-C500DA |
| Номинальный выходной ток | 500 мА |
| Номинальная выходная мощность | 75 Вт (при 200–305 В AC) 60 Вт (при 100–180 В AC) |
| КПД (тип.) | 91% |
| Степень защиты IP | IP67 |
Выход (OUTPUT)
| Номинальный ток | 500 мА |
| Диапазон регулировки тока | не указан для DA-типа (в документе регулировка потенциометром указана только для A/AB-типа) |
| Область стабилизации тока (диапазон напряжения) | 75 ~ 150 В |
| Максимальное напряжение холостого хода | 158 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Точность стабилизации тока | ±5,0% |
| Время запуска | 500 мс при 115/230 В AC |
Вход (INPUT)
| Диапазон входного напряжения | 100 ~ 305 В AC 142 ~ 431 В DC |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,97 при 115 В AC PF ≥ 0,95 при 230 В AC PF ≥ 0,92 при 277 В AC (при полной нагрузке) |
| Коэффициент гармоник тока (THD) | < 20% (при нагрузке ≥ 50% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| Входной ток (тип.) | 0,7 А при 115 В AC 0,45 А при 230 В AC 0,38 А при 277 В AC |
| Пусковой ток (тип.) | 50 А (twidth = 350 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Потребление без нагрузки | < 0,5 Вт (для Blank/A/Dx/D2-типа) |
| Потребление в режиме ожидания | < 0,5 Вт (для B/AB/DA-типа) |
| Макс. количество БП на автомате 16 А | 5 шт. (автомат тип B) / 8 шт. (автомат тип C) при 230 В AC |
Управление и диммирование (для DA-типа)
| Интерфейс управления | DALI (на первичной стороне) |
| Подключение DALI | между DA+ и DA- |
| Адресация/группы | 16 групп и 64 адреса |
| Первый шаг диммирования | фиксирован на уровне 8% выхода |
| Соответствие стандартам DALI | IEC 62386-101, 102; (207 — по запросу) для DA-типа |
Защиты (PROTECTION)
| Короткое замыкание | режим «hiccup», автovосстановление после устранения неисправности |
| Перенапряжение | 225 ~ 260 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | отключение выходного напряжения, восстановление после повторной подачи питания |
Безопасность и электромагнитная совместимость
| Стандарты безопасности | UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1, 61347-2-13 (independent), BS EN/EN62384; EAC TP TC 004; BIS IS15885 (для 700A/700B/700DA/1050A); IP65 или IP67; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
| ЭМС (излучение) | BS EN/EN55015; BS EN/EN61000-3-2 Класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); грозоимпульсная устойчивость: линия-земля 6 кВ, линия-линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
| Испытательное напряжение изоляции | I/P–O/P: 3,75 кВ AC; I/P–FG: 2,0 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (I/P–O/P, I/P–FG, O/P–FG) |
Условия эксплуатации и окружающая среда (ENVIRONMENT)
| Рабочая температура корпуса | Tcase = -40 ~ +85°C |
| Максимальная температура корпуса | Tcase = +85°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60°C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин/1 цикл, 72 мин по осям X, Y, Z |
Конструктивные данные (OTHERS)
| Габариты (Д×Ш×В) | 180 × 63 × 35,5 мм |
| Масса | 0,8 кг |
Подключение и проводка (по обозначениям на чертежах)
- Вход AC: AC/L (коричневый), AC/N (синий)
- Выход DC: Vo+ (коричневый), Vo- (синий)
- Управление DALI (DA-тип): DA+/DA- (в документе указано, что клеммы управления находятся на первичной стороне)
- Заземление корпуса: корпус должен быть подключен к PE для полноценной ЭМС и безопасной эксплуатации
Примечания
- Если параметр явно не указан, измерения выполнены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Метод питания светодиодных модулей — режим постоянного тока; требуется учитывать совместимость конфигурации нагрузки в области стабилизации тока.
- При низких входных напряжениях может требоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном старте; при последующих включениях/выключениях возможно увеличение времени запуска.
- Источник питания рассматривается как компонент, работающий в составе конечного изделия; соответствие ЭМС должно подтверждаться на уровне конечной установки.
- Типовая наработка > 50 000 часов достигается при температуре корпуса (tc/TMP) порядка 80°C или ниже.
- Снижение допустимой температуры окружающей среды с высотой: 3,5°C на 1000 м для безвентиляторных моделей при высоте эксплуатации более 2000 м.
- Перед применением учитывать указания по установке и обеспечению степени защиты IP (водозащита) согласно руководству пользователя.
- Для выполнения актуальных требований ErP источник питания должен применяться за выключателем и не должен быть постоянно подключён к сети.
- Для исполнений A/AB требуется учитывать условия применения для Class I, Division 2 (Type HL).
