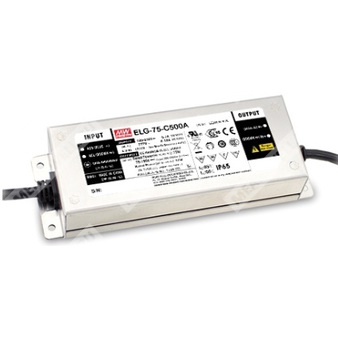

ELG-75-C700A-3Y - AC/DC драйвер светодиодов постоянного тока (Constant Current) для прямого питания LED-цепей током 700 мА.
Идентификация и расшифровка партномера
Партномер: ELG-75-C700A-3Y
- ELG — серия источников питания (LED драйверы) MEAN WELL.
- 75 — номинальная выходная мощность серии: 60~75 Вт (в зависимости от входного напряжения).
- C — режим стабилизации тока (постоянный ток) с высоковольтным выходом.
- 700 — номинальный выходной ток: 700 мА.
- A — исполнение с регулировкой выходного тока встроенным потенциометром (Io adjustable), класс защиты корпуса IP65.
- -3Y — вариант входного подключения: 3-проводный вход (L, N, PE) для стандартной модели.
Назначение и функциональные особенности
- Выход в режиме стабилизации тока для прямого питания светодиодов (без дополнительных драйверов).
- Активная коррекция коэффициента мощности (PFC).
- Металлический корпус с функциональным заземлением (FG/PE).
- Защиты: короткое замыкание, перенапряжение, перегрев.
- Естественное охлаждение (без вентилятора).
Выходные параметры (модель ELG-75-C700, исполнение A)
| Номинальный выходной ток | 700 мА |
| Диапазон регулировки выходного тока | 350 ~ 700 мА (для A/AB-исполнений, встроенный потенциометр) |
| Область стабилизации тока (диапазон выходного напряжения) | 53 ~ 107 В |
| Максимальное выходное напряжение холостого хода | 114 В |
| Номинальная выходная мощность при 200~305 В AC | 74,9 Вт |
| Номинальная выходная мощность при 100~180 В AC | 59,5 Вт |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5,0% |
Входные параметры
| Диапазон входного напряжения | 100 ~ 305 В AC; 142 ~ 431 В DC |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,97 / 115 В AC; PF ≥ 0,95 / 230 В AC; PF ≥ 0,92 / 277 В AC (при полной нагрузке) |
| Полные гармонические искажения тока (THD) | < 20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| Потребляемый ток (тип.) | 0,7 А / 115 В AC; 0,45 А / 230 В AC; 0,38 А / 277 В AC |
| Пусковой ток (тип.) | 50 А (twidth=350 мкс, измерено при 50% Ipeak) / 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
| Время запуска | 500 мс / 115 В AC, 230 В AC |
Энергетические показатели
Потребление без нагрузки
| Потребление без нагрузки / в ожидании | < 0,5 Вт (для исполнений Blank / A / Dx / D2) |
Защитные функции
| Короткое замыкание | режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 225 ~ 260 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции
| Испытательное напряжение | Вход–Выход: 3,75 кВ AC; Вход–FG: 2,0 кВ AC; Выход–FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (для вход–выход, вход–FG, выход–FG) |
ЭМС (совместимость)
| Устойчивость к помехам | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень «light industry»), помехоустойчивость к импульсным перенапряжениям: Линия–Земля 6 кВ, Линия–Линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
| Излучаемые/проводимые помехи | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надежность
| Температура корпуса (Tcase) рабочая | -40 ~ +85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60 °C) |
| Виброустойчивость | 10 ~ 500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| MTBF | 3523,7 тыс. ч (мин.), Telcordia SR-332 (Bellcore); 305,3 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
Конструктивные данные, подключение, степень защиты
| Степень защиты корпуса (исполнение A) | IP65 |
| Габаритные размеры (Д×Ш×В) | 180 × 63 × 35,5 мм |
| Масса | 0,8 кг |
| Подключение входа (исполнение -3Y) | AC/L (коричневый), AC/N (синий), PE (зелёно-жёлтый) |
| Подключение выхода | Vo+ (коричневый), Vo- (синий) |
| Рекомендуемая ориентация монтажа | как показано в разделе «Recommend Mounting Direction» (горизонтальная установка на плоскости) |
Ограничения по автоматическим выключателям (230 В AC)
| Максимальное число источников на автомат 16 А | 5 шт. (тип B) / 8 шт. (тип C) |
Примечания
- Если параметр явно не указан, измерения выполнены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- См. раздел по методам питания LED-модулей (работа в режиме стабилизации тока).
- При пониженном входном напряжении может требоваться снижение нагрузки; см. графики статической характеристики.
- Время запуска измерено при первом «холодном» включении; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент конечного изделия; характеристики ЭМС зависят от монтажа, изготовитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для полной установки.
- Заявленный ресурс эксплуатации >50 000 ч достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 80°C или ниже.
- Снижение допустимой температуры окружающей среды с высотой: 3,5°C/1000 м для безвентиляторных моделей при высоте более 2000 м.
- Перед применением учитывать рекомендации по установке для обеспечения влагозащиты (IP) и требования руководства пользователя.
- Для выполнения требований актуальной ErP для светильников данный LED источник питания допускается применять только «за выключателем», без постоянного подключения к сети.
- Для исполнения A/AB требуется учитывать встраивание при применении в условиях Type HL.
- Подключить корпус к PE для обеспечения ЭМС и безопасной эксплуатации.
- Варианты входного подключения с PE — по согласованию с производителем.
