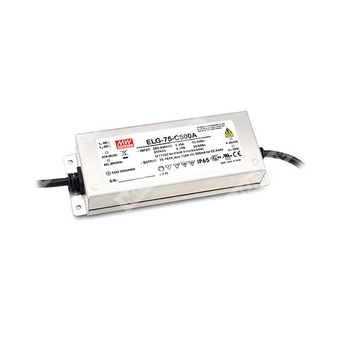

ELG-75-C700A - AC/DC драйвер светодиодов постоянного тока для прямого питания LED-модулей.
Расшифровка партномера ELG-75-C700A
- ELG — серия LED AC/DC драйверов.
- 75 — номинальная выходная мощность серии (класс 60–75 Вт).
- C — исполнение с режимом постоянного тока (Constant Current Mode).
- 700 — номинальный выходной ток 700 мА.
- A — тип функционального исполнения: регулировка выходного тока встроенным потенциометром, класс защиты корпуса IP65.
Назначение и общие сведения
ELG-75-C700A — изолированный AC/DC источник питания (LED driver) для непосредственного питания светодиодных сборок в режиме стабилизации тока.
Обеспечивает высокий диапазон выходного напряжения и поддерживает активную коррекцию коэффициента мощности (PFC).
Ключевые особенности
- Выход в режиме постоянного тока.
- Металлический корпус с функциональным заземлением (FG/PE).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Низкое потребление в режиме холостого хода/ожидания: <0,5 Вт (для типов Blank/A/Dx/D2).
- Степень защиты: IP65 (для типа A).
- Работа при температуре корпуса Tcase до +85 °C (безвентиляторное исполнение).
Выход (OUTPUT) — параметры ELG-75-C700A
| Номинальный ток | 700 мА |
| Диапазон регулировки тока | 350…700 мА (регулируется для A/AB-типов встроенным потенциометром) |
| Номинальная мощность (при 200…305 VAC) | 74,9 Вт |
| Номинальная мощность (при 100…180 VAC) | 59,5 Вт |
| Диапазон выходного напряжения | 53…107 В |
| Область стабилизации тока (Constant Current Region) | 115…140 В |
| Максимальное напряжение холостого хода | 158 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5,0% |
| Время запуска | 500 мс / 115 VAC, 230 VAC |
Вход (INPUT)
| Диапазон входного напряжения | 100…305 VAC; 142…431 VDC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,97 / 115 VAC; PF ≥ 0,95 / 230 VAC; PF ≥ 0,92 / 277 VAC (при полной нагрузке) |
| Коэффициент гармоник тока | THD < 20% (при нагрузке ≥ 50% для 115/230 VAC; при нагрузке ≥ 75% для 277 VAC) |
| КПД (тип.) | 91% |
| Ток потребления (тип.) | 0,7 A / 115 VAC; 0,45 A / 230 VAC; 0,38 A / 277 VAC |
| Пусковой ток (тип.) | COLD START 50 A (twidth=350 мкс, измерено при 50% Ipeak) / 230 VAC; по NEMA 410 |
| Ток утечки | < 0,75 мА / 277 VAC |
| Потребление в режиме холостого хода/ожидания | < 0,5 Вт (для типов Blank / A / Dx / D2) |
Защиты (PROTECTION)
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 160…190 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции (SAFETY) / изоляционные параметры
| Испытательное напряжение (вход-выход) | 3,75 кВ AC |
| Испытательное напряжение (вход-FG) | 2,0 кВ AC |
| Испытательное напряжение (выход-FG) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25 °C / 70% RH (вход-выход, вход-FG, выход-FG) |
ЭМС (EMC)
| Помехоэмиссия | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень для light industry); стойкость к импульсным перенапряжениям: Линия-Земля 6 кВ, Линия-Линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надежность (ENVIRONMENT / OTHERS)
| Температура корпуса (рабочая) | Tcase: −40…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF | 3523,7 тыс. часов (мин.) Telcordia SR-332; 305,3 тыс. часов (мин.) MIL-HDBK-217F (25 °C) |
| Габариты (Д×Ш×В) | 180×63×35,5 мм |
| Масса | 0,8 кг |
Механическое исполнение и подключения
| Корпус | Металлический; CASE: Protective Earth (функциональное заземление) |
| Степень защиты (для типа A) | IP65 |
| Длина проводов (тип.) | 300 ± 20 мм (вход/выход) |
| Входные проводники | AC/L (коричневый), AC/N (синий) |
| Выходные проводники | Vo+ (коричневый), Vo− (синий) |
Параметры установки и ограничения по сети
| Макс. число блоков на автомате 16 A при 230 VAC | 5 шт. (автомат тип B) / 8 шт. (автомат тип C) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25 °C.
- Принцип питания LED-модуля — режим постоянного тока; см. раздел по методам питания LED-модуля.
- При пониженных входных напряжениях требуется снижение нагрузки; см. статические характеристики.
- Время запуска измерено при первом холодном старте; при включении/выключении драйвера время запуска может увеличиваться.
- Источник рассматривается как компонент, применяемый в составе конечного изделия; параметры ЭМС зависят от конечной установки, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для полной системы.
- Указанный ресурс характерен при температуре корпуса Tcase (особенно в точке tc/TMP) порядка 80 °C или ниже.
- Для высоты установки выше 2000 м: снижение допустимой температуры окружающей среды 3,5 °C на 1000 м (для безвентиляторных моделей).
- Для соблюдения требований актуального ErP для светильников данный LED источник питания допускается применять только после выключателя, без постоянного подключения к сети.
- Для типа A (так же как для AB) необходимо учитывать применение во встраиваемом исполнении для соответствия применению Type HL.
- Подключение корпуса к PE требуется для обеспечения полной ЭМС и безопасной эксплуатации.
