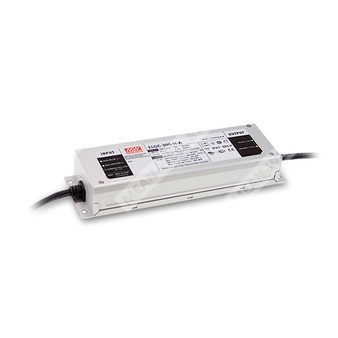

ELGC-300-H-A
нет на складе
ELGC-300-H-A - AC/DC драйвер светодиодов постоянного тока в режиме постоянной мощности для питания мощных LED модулей.
Расшифровка партномера
- ELGC — серия LED драйверов с режимом постоянной мощности (Constant Power Mode).
- 300 — номинальная выходная мощность серии (до 300 Вт; при низком входном напряжении доступно 256 Вт).
- H — исполнение по диапазону выходного тока (высокий ток): по умолчанию 5600 мА.
- A — функциональная опция: регулировка режима постоянной мощности/выхода встроенным потенциометром (Io adjustable via built-in potentiometer).
Назначение и области применения
- Питание светодиодных светильников: промышленное/уличное освещение, прожекторы, стадионы, рыбная ловля, horticulture (агро-освещение), сценическое освещение.
- Исполнение Type “HL” для применения в Class I, Division 2.
- Монтаж внутри/снаружи помещений благодаря герметичному корпусу.
Ключевые особенности
- Режим постоянной мощности: полная мощность в диапазоне 65–100%.
- Защиты: от перегрузки по току, короткого замыкания, перенапряжения, перегрева.
- Герметичность: IP67.
- Высокий КПД (тип.): до 92,5% для исполнения H.
- Грозоимпульсная стойкость: Line–Earth 6 кВ, Line–Line 4 кВ (уровень «light industry»).
- Естественное охлаждение (без вентилятора), рабочая температура корпуса до +85°C.
Электрические параметры выхода (ELGC-300-H-A)
| Параметр | Значение |
| Номинальная выходная мощность | 301 Вт (при 200–305 В AC); 256 Вт (при 100–180 В AC) |
| Ток по умолчанию | 5600 мА |
| Диапазон тока полной мощности | 5200–8000 мА |
| Диапазон регулировки выходного тока |
2600–8000 мА (при 200–305 В AC) 2600–6800 мА (при 100–180 В AC) |
| Диапазон выходного напряжения | 29–58 В |
| Напряжение холостого хода (макс.) | 62 В |
| Пульсации тока | 5,0% макс. при номинальном токе |
| Допуск выходного тока | ±5% |
| Время установления | 500 мс / 230 В AC; 500 мс / 115 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC; 142–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности (тип.) |
PF ≥ 0,97 / 115 В AC PF ≥ 0,95 / 230 В AC PF ≥ 0,92 / 277 В AC (при полной нагрузке) |
| Полные гармонические искажения тока |
THD < 10% (при нагрузке ≥ 50% на 115/230 В AC; при нагрузке ≥ 75% на 277 В AC) |
| КПД (тип.) | 92,5% |
| Ток потребления (тип.) | 3 А / 115 В AC; 1,6 А / 230 В AC; 1,3 А / 277 В AC |
| Пусковой ток (тип.) | 45 А (длительность импульса 1200 мкс, измерено при 50% Iпик) на 230 В AC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
Защиты и поведение при авариях
| Функция | Реализация |
| Короткое замыкание | Ограничение тока в режиме постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | При Tкорпуса > 85°C ±5°C — автоматическое снижение мощности до макс. 6%/°C |
Электрическая прочность изоляции и изоляционное сопротивление
| Параметр | Значение |
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля) | 2,0 кВ AC |
| Испытательное напряжение (выход–корпус/земля) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (для вход–выход, вход–земля, выход–земля) |
ЭМС и нормативы
| Параметр | Значение |
| Стандарты электробезопасности |
UL8750 (Type “HL”), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (independent), BS EN/EN62384; EAC TP TC 004; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13; Проектирование с учетом AS/NZS 61347 и AS/NZS 60598 |
| ЭМС излучение | BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1; KN15 |
| ЭМС устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; импульсная стойкость: Line–Earth 6 кВ, Line–Line 4 кВ; KN61547 |
Условия эксплуатации и исполнение
| Параметр | Значение |
| Степень защиты оболочки | IP67 |
| Рабочая температура корпуса | Tкорпуса = -40…+85°C |
| Максимальная температура корпуса | +85°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X, Y, Z |
Конструктивные данные
| Параметр | Значение |
| Габариты (Д×Ш×В) | 246 × 77 × 39,5 мм |
| Масса и упаковка | 1,45 кг; 9 шт./14 кг/0,76 ft³ |
| Автоматические выключатели 16 А (макс. число БП) | 2 шт. (тип B) / 4 шт. (тип C) при 230 В AC |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- При низком входном напряжении может требоваться снижение нагрузки; см. графики статической характеристики.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; итоговый производитель должен повторно подтвердить соответствие по ЭМС на собранной системе.
- Заявленная наработка характерна при температуре корпуса, особенно в точке tc (или TMP согласно DLC), не выше 70°C.
- Для выполнения требований ErP по светильникам данный LED драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Для высот эксплуатации свыше 2000 м: снижение допустимой температуры окружающей среды на 3,5°C/1000 м для безвентиляторных моделей и на 5°C/1000 м для моделей с вентилятором.
- По вопросам монтажа и сохранения влагозащиты IP требуется руководствоваться пользовательским руководством производителя.
- RCM указан как добровольная маркировка. Независимое LED ПРА без IC-классификации не предназначено для жилых установок.
- Изделия, поставляемые для регионов Америки, могут не иметь маркировок ENEC/BIS/CCC/KC; требуются уточнения у поставщика.
- Для исполнений A/AB/ADA необходимо учитывать применение во встроенном исполнении для соответствия применению Type HL.
