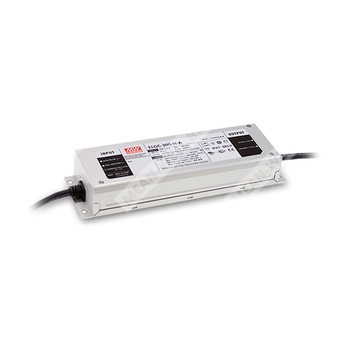

ELGC-300-H-AB - герметичный LED драйвер постоянного тока с режимом постоянной мощности для питания светодиодных нагрузок высокой мощности.
Расшифровка партномера
- ELGC — серия LED AC/DC драйверов с режимом постоянной мощности.
- 300 — номинальная мощность серии 300 Вт (при 200–305 VAC); при 100–180 VAC указана пониженная мощность 256 Вт.
- H — исполнение по выходному диапазону: низковольтный выход 29–58 В, высокий ток (номинальный ток по умолчанию 5600 мА).
- AB — функциональная опция: регулировка выходной постоянной мощности встроенным потенциометром + диммирование 3-в-1 (0–10 VDC, 10 V PWM, сопротивлением), IP67.
Назначение и область применения
- Питание светодиодных светильников: складское (bay), сценическое, прожекторное, рыболовное, тепличное/аграрное, стадионное освещение.
- Исполнение типа HL для применения в Class I, Division 2 (указано для серии; для вариантов A/AB/ADA требуется учитывать применение для соответствия HL).
- Установка внутри/снаружи помещений благодаря герметичному корпусу IP67.
Ключевые особенности
- Режим постоянной мощности: полная мощность в диапазоне 65–100% нагрузки (по описанию серии).
- Защиты: по току, от короткого замыкания, по напряжению, по температуре.
- Безвентиляторное исполнение.
- Грозозащита: устойчивость к импульсным перенапряжениям линия-земля 6 кВ, линия-линия 4 кВ.
- Диммирование 3-в-1 с возможностью выключения по диммированию (dim-to-off) для AB-типа.
Электрические параметры выхода (модель ELGC-300-H-AB)
| Номинальная мощность |
301 Вт (при 200–305 VAC); 256 Вт (при 100–180 VAC) |
| Ток по умолчанию |
5600 мА |
| Диапазон напряжения (рабочий) |
29–58 В |
| Диапазон тока полной мощности |
5200–8000 мА |
| Диапазон регулировки тока (200–305 VAC) |
2600–8000 мА |
| Диапазон регулировки тока (100–180 VAC) |
2600–6800 мА |
| Напряжение холостого хода (макс.) |
62 В |
| Пульсации тока |
не более 5,0% при номинальном токе |
| Допуск по току |
±5% |
| Время запуска |
500 мс (230 VAC), 500 мс (115 VAC) |
Параметры входа
| Диапазон входного напряжения |
100–305 VAC; 142–431 VDC |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности |
≥0,97 (115 VAC); ≥0,95 (230 VAC); ≥0,92 (277 VAC) при полной нагрузке |
| Полные гармонические искажения тока |
<10% (при нагрузке ≥50% на 115/230 VAC; при нагрузке ≥75% на 277 VAC) |
| Ток потребления (тип.) |
3,0 А (115 VAC); 1,6 А (230 VAC); 1,3 А (277 VAC) |
| Пусковой ток (тип.) |
45 А (длительность 1200 мкс, измерено при 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Ток утечки |
<0,75 мА при 277 VAC |
| Потребление в дежурном режиме |
<0,5 Вт для AB-типа (диммирование выключено) |
Диммирование (опция AB, 3-в-1)
| Методы управления |
0–10 VDC; 10 V PWM; сопротивление между DIM+ и DIM- |
| Диапазон частоты PWM |
100 Гц – 3 кГц |
| Ток источника диммирования со стороны драйвера |
100 мкА (тип.) |
| Особенности подключения |
Рекомендуется прямое подключение к светодиодам; не предназначен для работы с дополнительными драйверами; запрещено соединять DIM- с выходом «минус» (Vo-) |
| Минимальный уровень диммирования |
около 8% (при 0% < Iвых < 8% выходной ток не нормируется) |
| Выключение по диммированию |
возможен спад до 0% при входе диммирования около 0 Ом или 0 VDC, либо PWM 0% скважности |
Защиты
| Короткое замыкание |
ограничение тока постоянного тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение |
отключение выходного напряжения; восстановление после повторного включения питания |
| Перегрев |
при Tкорпуса > 85°C ±5°C автоматическое снижение мощности максимум на 6%/°C |
Изоляция и электрическая прочность
| Испытательное напряжение (вход–выход) |
3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля) |
2,0 кВ AC |
| Испытательное напряжение (выход–корпус/земля) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм (вход–выход, вход–земля, выход–земля) при 500 VDC, 25°C, 70% RH |
ЭМС (совместимость и помехоустойчивость)
| Эмиссия |
соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; KN15 |
| Устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); импульсные перенапряжения: линия-земля 6 кВ, линия-линия 4 кВ; KN61547 |
Безопасность и классификация
| Степень защиты оболочки |
IP67 |
| Стандарты безопасности |
UL8750 (тип HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (независимый), BS EN/EN62384; EAC TP TC 004; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13; разработан с учетом AS/NZS 61347 и AS/NZS 60598 |
Условия эксплуатации и надежность
| Температура корпуса при работе |
-40…+85°C |
| Максимальная температура корпуса |
+85°C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10–95% RH, без конденсации |
| Вибрация |
10–500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Наработка на отказ (MTBF) |
не менее 1637,5 тыс. ч (Telcordia SR-332); не менее 170,1 тыс. ч (MIL-HDBK-217F, 25°C) |
Механические параметры
| Габаритные размеры (Д×Ш×В) |
246×77×39,5 мм |
| Масса и упаковка |
1,45 кг; 9 шт./14 кг/0,76 куб. фута |
| Корпус |
Case No.: 266A |
Примечания
- Все параметры, не оговоренные отдельно, измерены при 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- При низком входном напряжении может потребоваться снижение мощности; ориентироваться по разделу статической характеристики.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; итоговый производитель должен повторно подтвердить соответствие ЭМС для конечной установки.
- Серия обеспечивает типовую наработку более 50 000 часов при температуре корпуса в контрольной точке 70°C или ниже.
- Для выполнения требований ErP по светильникам драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Температурное снижение допустимой температуры окружающей среды по высоте: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Рекомендации по применению и водозащите IP — соблюдать указания руководства пользователя перед использованием.
- RCM — добровольная маркировка. Указано, что независимое LED управляющее устройство без IC-классификации не подходит для жилых установок.
- Изделия, поставляемые из регионов Америки, могут не иметь логотипов ENEC/BIS/CCC/KC.
- Для вариантов A/AB/ADA необходимо учитывать встроенное исполнение для соответствия применению типа HL.
- Максимальное число источников на автомате 16 A при 230 VAC: 2 шт. (тип B) или 4 шт. (тип C).
