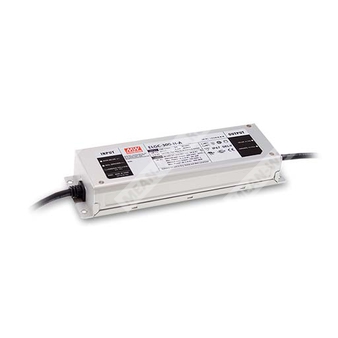

ELGC-300-H-ADA - светодиодный AC/DC драйвер постоянного тока 300 Вт с режимом постоянной мощности и диммированием DALI-2.
Расшифровка партномера ELGC-300-H-ADA
- ELGC — серия LED драйверов с режимом постоянной мощности (Constant Power Mode).
- 300 — номинальная выходная мощность серии 300 Вт (при входе 200…305 VAC); при 100…180 VAC — 256 Вт.
- H — вариант с низковольтным диапазоном выхода и повышенным номинальным током (для высокотоковых LED модулей).
- ADA — исполнение с интерфейсом DALI-2 (управление на первичной стороне) и регулировкой Io (выходного тока/мощности) встроенным потенциометром; корпус IP67.
Назначение и область применения
Драйвер предназначен для питания светодиодных модулей в режимах постоянного тока и постоянной мощности в пределах заданной I–V области, с возможностью цифрового управления по DALI-2.
Типовые применения: промышленное/наружное освещение (складское, сценическое, прожекторное, рыболовное, тепличное/агро, стадионное). Исполнение типа HL — для применения в Class I, Division 2.
Ключевые особенности
- Режим постоянной мощности: полная мощность в диапазоне 65…100% (Constant Power).
- Входной диапазон: 100…305 VAC (47…63 Гц), также 142…431 VDC.
- Высокая эффективность (тип.): до 94,5% (для серии; для H — 92,5% тип.).
- Степень защиты корпуса: IP67, металлический корпус, естественная конвекция (без вентилятора).
- Защиты: OCP, SCP, OVP, OTP.
- Импульсная помехоустойчивость: Line–Earth 6 кВ, Line–Line 4 кВ (уровень light industry).
- DALI-2: соответствие IEC 62386-101/102/207 (для ADA).
Основные электрические параметры (выход) — ELGC-300-H-ADA
| Параметр | Значение |
| Номинальная мощность | 301 Вт (при 200…305 VAC); 256 Вт (при 100…180 VAC) |
| Номинальный (по умолчанию) выходной ток | 5600 мА |
| Диапазон выходного напряжения | 29…58 В |
| Диапазон тока полной мощности | 5200…8000 мА |
| Диапазон регулировки выходного тока | 2600…8000 мА (при 200…305 VAC)
2600…6800 мА (при 100…180 VAC) |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5% |
| Напряжение холостого хода (макс.) | 61…78 В |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Время установления (Set up time) | 500 мс / 230 VAC, 500 мс / 115 VAC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения AC | 100…305 VAC |
| Диапазон входного напряжения DC | 142…431 VDC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,97 / 115 VAC; PF ≥ 0,95 / 230 VAC; PF ≥ 0,92 / 277 VAC (при полной нагрузке) |
| Суммарные гармонические искажения | THD < 10% (при нагрузке ≥ 50% на 115/230 VAC; при нагрузке ≥ 75% на 277 VAC) |
| Ток потребления AC (тип.) | 3 А / 115 VAC; 1,6 А / 230 VAC; 1,3 А / 277 VAC |
| Пусковой ток (тип.) | 45 А (холодный старт, twidth = 1200 мкс, измерено при 50% Ipeak) на 230 VAC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА / 277 VAC |
Управление и диммирование (ADA исполнение)
| Параметр | Значение |
| Интерфейс управления | DALI-2 (первичная сторона) |
| Подключение DALI | между DA+ и DA- |
| Адресация/группы DALI | 64 адреса, 16 групп |
| Первый шаг регулирования | фиксирован на 8% выхода |
| Соответствие DALI стандартам | IEC 62386-101, 102, 207 (только для ADA) |
| Регулировка Io | Io Adjustable встроенным потенциометром |
Защиты
| Функция | Реализация |
| Короткое замыкание (SCP) | ограничение тока, автовосстановление после устранения неисправности |
| Перенапряжение (OVP) | отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев (OTP) | при Tcase > 85°C ±5°C — автоматическое снижение мощности до 6%/°C (макс.) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (independent), BS EN/EN62384; EAC TP TC 004; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13; проектирование с учетом AS/NZS 61347 и AS/NZS 60598; IP67 |
| ЭМС излучение | соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1; KN15 |
| ЭМС помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry); импульсные перенапряжения: Line–Earth 6 кВ, Line–Line 4 кВ; KN61547 |
| Испытательное напряжение (изоляция) | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 VDC / 25°C / 70% RH |
Условия эксплуатации и надежность
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = −40…+85°C |
| Максимальная температура корпуса | Tcase = +85°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C, 10…95% RH, без конденсации |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF | не менее 1637,5 тыс. часов (Telcordia SR-332); не менее 170,1 тыс. часов (MIL-HDBK-217F, 25°C) |
Механические параметры и подключение
| Параметр | Значение |
| Габариты (Д×Ш×В) | 246×77×39,5 мм |
| Степень защиты | IP67 |
| Подключение входа | AC/L (коричневый), AC/N (синий), FG (зелено-желтый) |
| Подключение выхода | Vo+ (красный), Vo− (черный) |
| Подключение DALI | DA+ (фиолетовый), DA− (розовый) |
| Масса (упаковочные данные) | 1,45 кг; 9 шт./14 кг/0,76 CUFT |
| Рекомендации по установке | указано рекомендованное направление монтажа (см. схему) |
Примечания
- Если не указано иное, параметры измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по разделу статических характеристик.
- Драйвер рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, требуется повторная квалификация конечного изделия.
- Для выполнения требований актуального ErP для светильников драйвер допускается применять только за выключателем, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды при высоте установки более 2000 м: 3,5°C/1000 м (для безвентиляторных моделей).
- Для примечаний по применению и соблюдения влагозащиты IP перед использованием требуется руководство пользователя.
- Для ADA (DALI) время установления необходимо проверять с контроллером DALI, поддерживающим DALI power on; иначе время установления может превышать 0,5 с.
- RCM — добровольная маркировка; независимое LED управляющее устройство без IC классификации не подходит для жилых установок.
- Изделия, поставляемые для регионов Америки, могут не иметь логотипов ENEC/BIS/CCC/KC.
- Для исполнений A/AB/ADA при встраивании необходимо учитывать соответствие применению типа HL.
