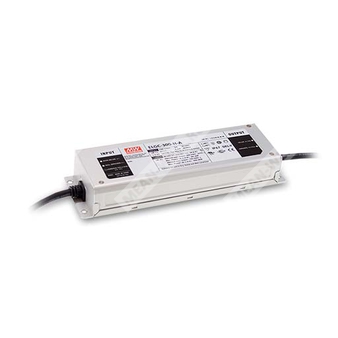

ELGC-300-L-A - герметичный AC/DC драйвер светодиодов 300 Вт с режимом постоянной мощности и регулируемым выходным током.
Расшифровка партномера
- ELGC — серия LED AC/DC драйверов с режимом постоянной мощности.
- 300 — номинальная мощность серии 300 Вт.
- L — исполнение по диапазону выходного напряжения/тока: высоковольтный выход (диапазон, характерный для варианта L).
- A — функциональная опция: регулировка постоянной мощности/выходного тока встроенным потенциометром (Io).
Назначение и общие сведения
ELGC-300-L-A — драйвер светодиодов с входом 100…305 В AC (также 142…431 В DC) и режимом постоянной мощности,
обеспечивающим работу на полной мощности в пределах 65…100% диапазона нагрузки. Конструкция — металлический корпус,
степень защиты IP67, естественное охлаждение (без вентилятора). Предусмотрены функции защиты OCP, SCP, OVP, OTP.
Выходные параметры (ELGC-300-L-A)
| Номинальная мощность (200…305 В AC) | 301 Вт |
| Номинальная мощность (100…180 В AC) | 256 Вт |
| Ток по умолчанию | 1400 мА |
| Диапазон тока при полной мощности | 1300…2000 мА |
| Диапазон регулировки тока (200…305 В AC) | 1300…2000 мА |
| Диапазон регулировки тока (100…180 В AC) | 650…1700 мА |
| Диапазон выходного напряжения | 116…232 В |
| Открытое выходное напряжение (макс.) | 240 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5% |
| Время запуска | 500 мс / 230 В AC; 500 мс / 115 В AC |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
Входные параметры
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) |
≥0,97 / 115 В AC; ≥0,95 / 230 В AC; ≥0,92 / 277 В AC (при полной нагрузке)
|
| КНИ (THD) |
<10% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC)
|
| КПД (тип.) | 94,5% |
| Потребляемый ток AC (тип.) | 3,0 А / 115 В AC; 1,6 А / 230 В AC; 1,3 А / 277 В AC |
| Пусковой ток (тип.) | 45 А (ширина 1200 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
Функциональные возможности и регулировки (исполнение A)
| Тип регулировки | регулировка постоянной мощности/выходного тока встроенным потенциометром Io |
Защиты и поведение при авариях
| Короткое замыкание | ограничение тока (режим постоянного тока), автоматическое восстановление после устранения неисправности |
| Перенапряжение (выход) | 241…275 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | при T корпуса > 85°C ±5°C автоматическое снижение мощности до 6%/°C (макс.) |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС (нормативные соответствия)
| ЭМС излучение |
BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; KN15
|
| ЭМС устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; KN61547
|
| Импульсная помехоустойчивость (грозозащита) | линия–земля 6 кВ, линия–линия 4 кВ |
Безопасность и классификации
| Степень защиты оболочки | IP67 |
| Стандарты безопасности |
UL8750 (тип “HL”); CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (independent), BS EN/EN62384;
EAC TP TC 004; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13; спроектировано с учетом AS/NZS 61347 и AS/NZS 60598
|
Условия эксплуатации и надежность
| Рабочая температура корпуса | -40…+85°C |
| Максимальная температура корпуса | +85°C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH без конденсации |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл, период 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) | 1637,5 тыс. ч (мин.) Telcordia SR-332; 170,1 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Механические параметры
| Габаритные размеры (Д×Ш×В) | 246×77×39,5 мм |
| Корпус | Case No.: 266A |
| Масса (упаковочные данные) | 1,45 кг; 9 шт./14 кг/0,76 CUFT |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по разделам статических характеристик.
- Драйвер рассматривается как компонент для работы в составе конечного изделия; соответствие ЭМС должно быть подтверждено на уровне конечной установки.
- Заявленная типовая наработка на уровне >50 000 ч достигается при температуре корпуса, в особенности в точке tc (или TMP по DLC), 70°C и ниже.
- Для выполнения требований актуальных ErP-регламентов данный драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- При высоте установки более 2000 м: дерейтинг температуры окружающей среды 3,5°C/1000 м (для моделей без вентилятора) и 5°C/1000 м (для моделей с вентилятором).
- Для замечаний по применению и обеспечению степени защиты IP следует руководствоваться руководством пользователя перед эксплуатацией.
- RCM указан как добровольная сертификация; независимое LED-управляющее устройство без IC-классификации не предназначено для жилых установок.
- Изделия для регионов Америки могут поставляться без логотипов ENEC/BIS/CCC/KC.
- Для вариантов A/AB/ADA необходимо учитывать встроенное исполнение для соответствия применению Type HL.
