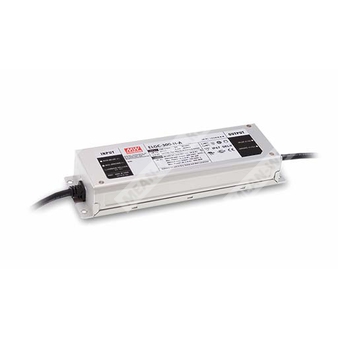

ELGC-300-L-AB - светодиодный драйвер AC/DC постоянного тока с режимом постоянной мощности и 3-в-1 диммированием.
Расшифровка партномера
- ELGC — серия LED драйверов постоянной мощности (Constant Power Mode).
- 300 — номинальная мощность серии 300 Вт (при входном напряжении 200–305 В AC); при 100–180 В AC — 256 Вт.
- L — вариант по выходному току/напряжению (диапазон выхода 116–232 В, номинальный ток 1400 мА).
- AB — исполнение с регулировкой постоянной мощности встроенным потенциометром и функцией диммирования 3-в-1 (0–10 В DC / 10 В PWM / резистор), «диммирование до выключения».
Назначение и функциональные особенности
- Драйвер светодиодов с режимом постоянной мощности (полная мощность в диапазоне 65–100% режима работы).
- Исполнение IP67 для внутреннего и наружного применения; металлический корпус.
- Вход 100–305 В AC (также допускается 142–431 В DC).
- Защиты: по току (OCP), короткое замыкание (SCP), по напряжению (OVP), по температуре (OTP).
- Грозоимпульсная стойкость: Line–Earth 6 кВ, Line–Line 4 кВ (уровень промышленного светотехнического оборудования).
- Применения (по перечню): складское (bay), сценическое, прожекторное, рыболовное, horticulture, стадионное; тип «HL» для Class I, Division 2.
Выход (ELGC-300-L-AB)
| Режим | Постоянный ток / режим постоянной мощности |
| Номинальная мощность | 301 Вт (при 200–305 В AC); 256 Вт (при 100–180 В AC) |
| Ток по умолчанию | 1400 мА |
| Диапазон тока полной мощности | 1300–2000 мА |
| Диапазон регулировки тока | 650–2000 мА (при 200–305 В AC); 650–1700 мА (при 100–180 В AC) |
| Диапазон выходного напряжения | 116–232 В |
| Макс. напряжение холостого хода | 240 В |
| Пульсации тока | не более 5,0% (при номинальном токе) |
| Допуск по току | ±5% |
| Время установления | 500 мс / 230 В AC; 500 мс / 115 В AC |
Вход
| Диапазон входного напряжения | 100–305 В AC |
| Диапазон входного напряжения DC | 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,97 / 115 В AC; PF ≥ 0,95 / 230 В AC; PF ≥ 0,92 / 277 В AC (при полной нагрузке) |
| Коэффициент гармоник тока (THD) | <10% (при нагрузке ≥50% на 115/230 В AC; при нагрузке ≥75% на 277 В AC) |
| КПД (тип.) | 94,5% |
| Ток потребления AC (тип.) | 3,0 А / 115 В AC; 1,6 А / 230 В AC; 1,3 А / 277 В AC |
| Пусковой ток (тип.) | 45 А (холодный старт, twidth = 1200 мкс, измерение при 50% Ipeak) на 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
Диммирование (исполнение AB)
| Методы управления | 0–10 В DC; 10 В PWM; резистивное управление |
| Частота PWM | 100 Гц – 3 кГц |
| Ток источника диммирования (со стороны драйвера) | 100 мкА (тип.) |
| Минимальный уровень диммирования | около 8% (выходной ток не определён при 0% < Iout < 8%) |
| Диммирование до 0% | возможно при входе диммирования около 0 Ом или 0 В DC, либо 10 В PWM с 0% скважностью |
| Топология подключения | Запрещено соединять DIM- с Vo- |
| Проводники диммирования | DIM+ (фиолетовый), DIM- (розовый) |
Защиты
| Короткое замыкание | ограничение тока, автоматическое восстановление после устранения аварии |
| Перенапряжение | отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | при Tcase > 85°C ±5°C — автоматическое снижение мощности до 6%/°C (макс.) |
Безопасность и ЭМС
| Стандарты безопасности | UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384; EAC TP TC 004; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13; разработан с учётом AS/NZS 61347 и AS/NZS 60598 |
| Степень защиты оболочки | IP67 |
| ЭМС (излучение) | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1; KN15 |
| ЭМС (иммунитет) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (грозоимпульс: Line–Earth 6 кВ, Line–Line 4 кВ); KN61547 |
| Испытательное напряжение изоляции | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надёжность
| Рабочая температура корпуса | Tcase = -40…+85°C |
| Максимальная температура корпуса | Tcase = +85°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH, без конденсации |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл, период 72 мин по осям X, Y, Z |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| MTBF | не менее 1637,5 тыс. ч (Telcordia SR-332); не менее 170,1 тыс. ч (MIL-HDBK-217F, 25°C) |
Механические параметры и подключение
| Габариты (Д×Ш×В) | 246×77×39,5 мм |
| Масса (упаковочные данные) | 1,45 кг; 9 шт./14 кг/0,76 CUFT |
| Проводники входа | AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый) |
| Проводники выхода | Vo+ (красный), Vo- (чёрный) |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- При низких входных напряжениях может требоваться снижение нагрузки; ориентироваться по разделу статических характеристик.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; ЭМС конечного изделия должна подтверждаться повторно на уровне всей установки.
- Ресурс >50 000 ч обеспечивается при Tcase, особенно в точке tc (или TMP по DLC), 70°C или ниже.
- Для выполнения требований актуального ErP для светильников драйвер допускается применять только «за выключателем» (без постоянного подключения к сети); для AB/ADA при выключенном диммировании потребление в ожидании <0,5 Вт.
- Для высот эксплуатации выше 2000 м: снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м (для безвентиляторных моделей).
- Рекомендуется ознакомиться с руководством по примечаниям применения и монтажу для обеспечения степени защиты IP (водозащиты).
- RCM — добровольная маркировка; Non IC classification Independent LED control gear не подходит для жилых установок.
- Изделия, поставляемые в регионы Америки, могут не иметь логотипов ENEC/BIS/CCC/KC.
- Для исполнений A/AB/ADA необходимо учитывать применение во встроенном варианте для соответствия области применения Type HL.
