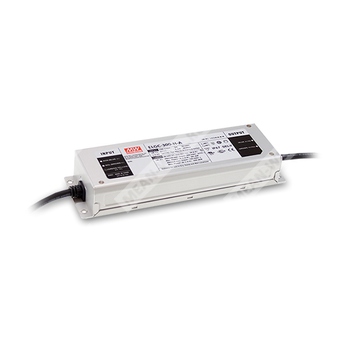

ELGC-300-L-ADA - светодиодный AC/DC драйвер постоянного тока 300 Вт с режимом постоянной мощности и интерфейсом DALI-2.
Расшифровка партномера
ELGC — серия LED драйверов (AC/DC) с режимом постоянной мощности.
300 — номинальная мощность серии (300 Вт при входе 200–305 В AC).
L — исполнение по выходному напряжению/току (высоковольтный диапазон для меньших токов).
ADA — функциональная опция: управление по DALI-2 (IEC 62386), а также встроенная регулировка Io потенциометром.
Назначение и область применения
- Питание светодиодных модулей в режимах освещения: промышленные светильники, прожекторы, сценическое, стадионное, рыболовное, тепличное освещение.
- Исполнение Type “HL” для применения в Class I, Division 2.
- Установка внутри/снаружи помещений благодаря IP67 и металлическому корпусу.
Ключевые особенности
- Режим постоянной мощности: полная мощность при 65–100% диапазона нагрузки.
- Защиты: по току, от короткого замыкания, по перенапряжению, по перегреву.
- Грозоимпульсная стойкость: линия–земля 6 кВ, линия–линия 4 кВ.
- Высокий КПД (тип.): до 94,5% (для исполнения L).
- Соответствие требованиям безопасности IEC 61347 / GB19510 и UL8750 (по данным сертификатов серии).
Электрические параметры — выход (модель ELGC-300-L-ADA)
| Номинальная мощность (200–305 В AC) | 301 Вт |
| Номинальная мощность (100–180 В AC) | 256 Вт |
| Номинальный ток (по умолчанию) | 1400 мА |
| Диапазон тока полной мощности | 1300–2000 мА |
| Диапазон регулировки выходного тока (200–305 В AC) | 1300–2000 мА |
| Диапазон регулировки выходного тока (100–180 В AC) | 650–1700 мА |
| Диапазон выходного напряжения | 116–232 В |
| Напряжение холостого хода (макс.) | 240 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Точность установки тока | ±5% |
| Время установления | 500 мс при 230 В AC; 500 мс при 115 В AC |
Электрические параметры — вход
| Диапазон входного напряжения | 100–305 В AC; 142–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности (тип.) | ≥0,97 при 115 В AC; ≥0,95 при 230 В AC; ≥0,92 при 277 В AC (при полной нагрузке) |
| КПД (тип.) | 94,5% (исполнение L) |
| Потребляемый ток AC (тип.) | 3,0 А при 115 В AC; 1,6 А при 230 В AC; 1,3 А при 277 В AC |
| Пусковой ток (тип.) | 45 А (cold start, twidth=1200 мкс, при 230 В AC; NEMA 410) |
| Ток утечки | <0,75 мА при 277 В AC |
Параметры качества сети и ЭМС
| Коэффициент гармоник тока | <10% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| ЭМС (излучение) | Соответствие: BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; KN15 |
| ЭМС (устойчивость) | Соответствие: BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); KN61547 |
| Грозоимпульсная стойкость | линия–земля 6 кВ; линия–линия 4 кВ |
Управление и регулирование (исполнение ADA)
| Интерфейс управления | DALI-2 (первичная сторона), подключение между DA+ и DA- |
| Адресация/группы DALI | 64 адреса, 16 групп |
| Минимальный шаг (первый уровень) | 8% выходного уровня |
| Стандарты DALI | IEC 62386-101, 102, 207 (для ADA) |
Защиты и поведение при авариях
| Короткое замыкание | Ограничение тока (режим постоянного тока), автоматическое восстановление после устранения КЗ |
| Перенапряжение | Отключение выходного напряжения; восстановление после повторной подачи питания |
| Перегрев | при Tкорпуса > 85°C ±5°C автоматическое снижение мощности до 6%/°C (макс.) |
Электробезопасность и изоляция
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля) | 2,0 кВ AC |
| Испытательное напряжение (выход–корпус/земля) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм (вход–выход, вход–земля, выход–земля) / 500 В DC / 25°C / 70% RH |
| Стандарты безопасности (серия) | UL8750 (Type “HL”); CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, -2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13; IP67; проектирование с учетом AS/NZS 61347 и AS/NZS 60598 |
Условия эксплуатации и надежность
| Рабочая температура корпуса | -40…+85°C |
| Максимальная температура корпуса | +85°C |
| Рабочая влажность | 20–95% RH без конденсации |
| Температура/влажность хранения | -40…+80°C, 10–95% RH без конденсации |
| Виброустойчивость | 10–500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X,Y,Z |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Наработка на отказ (MTBF) | 1637,5 тыс. ч (мин., Telcordia SR-332); 170,1 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктивные параметры
| Степень защиты оболочки | IP67 |
| Габаритные размеры (Д×Ш×В) | 246×77×39,5 мм |
| Масса (упаковочная) | 1,45 кг |
| Рекомендованное монтажное положение | Согласно схеме «Recommend Mounting Direction» (горизонтальное размещение корпуса) |
Прочие параметры
| Максимальное число блоков на автомате 16 А (230 В AC) | 2 шт. (автомат тип B) / 4 шт. (автомат тип C) |
| Потребление в режиме ожидания | <0,5 Вт для AB/ADA (диммирование выключено) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- При низких входных напряжениях может требоваться снижение нагрузочной способности; ориентироваться по разделу статической характеристики.
- Источник рассматривается как компонент в составе конечного изделия; итоговый производитель должен повторно подтверждать соответствие по ЭМС на уровне конечной установки.
- Заявленная наработка >50 000 ч достигается при Tкорпуса (контрольная точка tc/TMP) 70°C или ниже.
- Для выполнения требований ErP данный драйвер допускается применять только «за выключателем», без постоянного подключения к сети.
- Для высоты эксплуатации свыше 2000 м: температурная дерейтинговая поправка 3,5°C/1000 м (безвентиляторные модели) и 5°C/1000 м (вентиляторные модели).
- Рекомендации по применению и условиям обеспечения влагозащиты IP — в руководстве пользователя.
- Для исполнения ADA время установления при включении по DALI зависит от контроллера (требуется поддержка функции DALI power on), иначе может превышать 0,5 с.
- RCM — добровольная маркировка; независимое ПРА без IC-классификации не предназначено для жилых установок.
- Изделия, поставляемые в регионы Америки, могут не иметь логотипов ENEC/BIS/CCC/KC.
- Для исполнений A/AB/ADA необходимо учитывать встраивание для соответствия применению Type HL.
