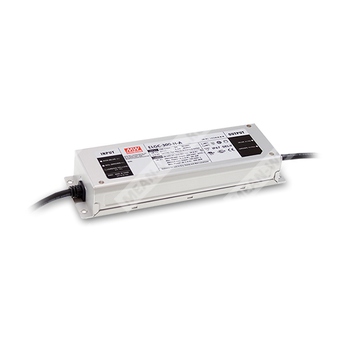

ELGC-300-M-A
ELGC-300-M-A - светодиодный AC/DC драйвер постоянного тока с режимом постоянной мощности для питания LED модулей и светильников.
Расшифровка партномера
- ELGC — серия LED драйверов (AC/DC) в режиме постоянной мощности.
- 300 — номинальная мощность серии 300 Вт (при 200–305 В AC).
- M — исполнение по диапазону выходного напряжения/тока (средневольтное).
- A — функциональная опция: регулировка выходной постоянной мощности встроенным потенциометром (Io).
Назначение и общие сведения
ELGC-300-M-A предназначен для питания светодиодных модулей в режиме постоянного тока с реализацией режима постоянной мощности в рабочем диапазоне. Конструкция — металлический корпус, исполнение для эксплуатации внутри/вне помещений, степень защиты IP67. Охлаждение — естественная конвекция (без вентилятора).
Выходные параметры (исполнение M)
| Номинальная мощность (200–305 В AC) | 301 Вт |
| Номинальная мощность (100–180 В AC) | 256 Вт |
| Ток по умолчанию | 2800 мА |
| Диапазон выходного напряжения | 58…116 В |
| Диапазон тока при полной мощности | 2600…4000 мА |
| Диапазон регулировки выходного тока |
1300…4000 мА (200–305 В AC) 1300…3400 мА (100–180 В AC) |
| Открытое выходное напряжение (макс.) | 120 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Точность установки тока | ±5% |
| Время установления | 500 мс (230 В AC), 500 мс (115 В AC) |
Входные параметры
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности (тип.) |
≥0,97 при 115 В AC (полная нагрузка) ≥0,95 при 230 В AC (полная нагрузка) ≥0,92 при 277 В AC (полная нагрузка) |
| Коэффициент гармоник тока |
<10% при нагрузке ≥50% (115/230 В AC) <10% при нагрузке ≥75% (277 В AC) |
| КПД (тип.) | 93,5% |
| Входной ток (тип.) |
3,0 А при 115 В AC 1,6 А при 230 В AC 1,3 А при 277 В AC |
| Пусковой ток (тип.) | 45 А (230 В AC, длительность 1200 мкс, измерено при 50% Iпик); согласно NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
Защиты и поведение при авариях
| Короткое замыкание | ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | отключение выходного напряжения; восстановление после повторного включения питания |
| Перегрев | при Tкорпуса > 85°C ±5°C автоматическое снижение мощности, максимум 6%/°C |
Электрическая прочность и изоляция
| Испытательное напряжение (вход-выход) | 3,75 кВ AC |
| Испытательное напряжение (вход-земля) | 2,0 кВ AC |
| Испытательное напряжение (выход-земля) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм (вход-выход, вход-земля, выход-земля) / 500 В DC / 25°C / 70% RH |
ЭМС и помехоустойчивость
| ЭМС (излучение) |
соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1; KN15 |
| ЭМС (устойчивость) |
соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); KN61547; грозоимпульсная стойкость: линия-земля 6 кВ, линия-линия 4 кВ |
Эксплуатационные условия и надежность
| Рабочая температура корпуса | -40…+85°C |
| Максимальная температура корпуса | +85°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH, без конденсации |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X, Y, Z |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| MTBF | 1637,5 тыс. ч (мин., Telcordia SR-332); 170,1 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические данные и исполнение
| Степень защиты | IP67 |
| Габаритные размеры (Д×Ш×В) | 246×77×39,5 мм |
| Масса и упаковка | 1,45 кг; 9 шт./14 кг/0,76 ft³ |
Стандарты безопасности
| Соответствие |
UL8750 (тип HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (независимый), BS EN/EN62384; EAC TP TC 004; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13; проектирование с учетом AS/NZS 61347 и AS/NZS 60598 |
Функциональная опция A
| Регулировка выходной постоянной мощности | встроенный потенциометр Io |
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по разделу статических характеристик.
- Драйвер рассматривается как компонент для применения в составе конечного изделия; производитель конечного изделия должен повторно подтвердить соответствие по ЭМС для полной установки.
- Серия обеспечивает типовую наработку свыше 50 000 часов при температуре корпуса, в особенности в точке tc (или TMP по DLC), не выше 70°C.
- Для выполнения требований ErP по светильникам драйвер должен использоваться за выключателем и не должен быть постоянно подключен к сети.
- Снижение допустимой температуры окружающей среды при высоте эксплуатации более 2000 м: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Для рекомендаций по применению и условиям сохранения водозащиты IP следует использовать руководство пользователя производителя.
- Ограничение по количеству блоков на автомате 16 А при 230 В AC: 2 шт. (автомат типа B) / 4 шт. (автомат типа C).
- RCM указан как добровольная маркировка; независимое LED-управляющее устройство без IC-классификации не предназначено для жилых установок.
- Изделия для рынков Америки могут не иметь логотипов ENEC/BIS/CCC/KC; требуется уточнение по каналу поставки.
- Для исполнений A/AB/ADA необходимо учитывать встраиваемое применение для соответствия применению Type HL.
