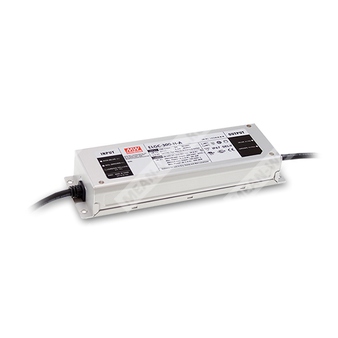

ELGC-300-M-AB - LED AC/DC драйвер постоянного тока с режимом постоянной мощности и функцией диммирования 3-в-1.
Расшифровка партномера ELGC-300-M-AB
- ELGC — серия LED драйверов с режимом постоянной мощности (Constant Power Mode).
- 300 — номинальная мощность серии 300 Вт (для входа 200–305 В AC); при 100–180 В AC мощность ограничивается до 256 Вт.
- M — вариант по диапазону выходного напряжения/тока (средний диапазон): 58–116 В в области постоянного тока.
- AB — исполнение с регулировкой выходной мощности встроенным потенциометром и диммированием 3-в-1 (0–10 В DC, 10 В PWM, резистор), «dim-to-off».
Назначение и общая характеристика
ELGC-300-M-AB — герметичный (IP67) сетевой LED драйвер AC/DC для питания светодиодных модулей в режиме постоянного тока с поддержкой постоянной мощности в диапазоне 65–100% нагрузки.
Предназначен для внутренней и наружной установки, рассчитан на работу при свободной конвекции (без вентилятора).
Ключевые особенности
- Режим постоянной мощности (полная мощность при 65–100%).
- Защиты: перегрузка по току, короткое замыкание, перенапряжение, перегрев.
- Класс защиты оболочки: IP67.
- Регулировка: встроенный потенциометр (выходная постоянная мощность) + диммирование 3-в-1 (для AB-исполнения).
- Встроенный PFC, высокий коэффициент мощности.
- Грозозащита (иммунитет к импульсным перенапряжениям): линия-земля 6 кВ, линия-линия 4 кВ.
Электрические параметры — вход
| Диапазон входного напряжения | 100–305 В AC; 142–431 В DC |
| Диапазон частот | 47–63 Гц |
| Коэффициент мощности (тип.) | ≥0.97 / 115 В AC; ≥0.95 / 230 В AC; ≥0.92 / 277 В AC (при полной нагрузке) |
| Полные гармонические искажения | <10% (при нагрузке ≥50% на 115/230 В AC; при нагрузке ≥75% на 277 В AC) |
| Потребляемый ток AC (тип.) | 3 А / 115 В AC; 1.6 А / 230 В AC; 1.3 А / 277 В AC |
| Пусковой ток (тип.) | 45 А (cold start, twidth=1200 мкс, измерено при 50% Ipeak) на 230 В AC; согласно NEMA 410 |
| Ток утечки | <0.75 мА / 277 В AC |
| Потребление в режиме ожидания | <0.5 Вт для AB-типа (диммирование выключено) |
Электрические параметры — выход (ELGC-300-M-AB)
| Тип выхода | Постоянный ток (Constant Current), режим постоянной мощности |
| Номинальная мощность | 301 Вт (при 200–305 В AC); 256 Вт (при 100–180 В AC) |
| Ток по умолчанию | 2800 мА |
| Диапазон тока при полной мощности | 2600–4000 мА |
| Область постоянного тока (диапазон выходного напряжения) | 58–116 В |
| Напряжение холостого хода (макс.) | 120 В |
| Диапазон регулировки тока (200–305 В AC) | 1300–4000 мА |
| Диапазон регулировки тока (100–180 В AC) | 1300–3400 мА |
| Пульсации тока | не более 5.0% при номинальном токе |
| Точность установки тока | ±5% |
| Время запуска | 500 мс / 230 В AC; 500 мс / 115 В AC |
Регулирование и диммирование (исполнение AB)
| Методы диммирования | 0–10 В DC; 10 В PWM; резистивное |
| Частота PWM | 100 Гц – 3 кГц |
| Ток источника сигнала диммирования | 100 мкА (тип.) |
| Минимальный уровень диммирования | около 8% (при 0% < Iвых < 8% выходной ток не нормируется) |
| Диммирование до выключения | выходной ток может снижаться до 0% при входе диммирования около 0 Ом, 0 В DC или PWM 0% duty |
| Требование по подключению | не подключать DIM- к V- выхода |
| Рекомендация | рекомендуется прямое подключение к LED; не предназначен для работы с дополнительными драйверами |
КПД
Защиты и поведение при авариях
| Короткое замыкание | ограничение тока, автоматическое восстановление после устранения КЗ |
| Перенапряжение | отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | при Tкорпуса > 85°C ±5°C автоматическое снижение мощности, максимум 6%/°C |
Электрическая прочность изоляции
| Испытательное напряжение | вход-выход: 3.75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1.5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС (сводно)
| Устойчивость к помехам | соответствие EN/IEC 61000-4-2,3,4,5,6,8,11; EN/IEC 61547; уровень «light industry» (линия-земля 6 кВ, линия-линия 4 кВ) |
| Эмиссия помех | соответствие EN/IEC 55015; EN/IEC 61000-3-2 класс C (при нагрузке ≥50%); EN/IEC 61000-3-3 |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = −40…+85°C |
| Максимальная температура корпуса | Tcase = +85°C |
| Рабочая влажность | 20–95% RH без конденсации |
| Температура/влажность хранения | −40…+80°C, 10–95% RH без конденсации |
| Температурный коэффициент | ±0.03%/°C (0…60°C) |
| Виброустойчивость | 10–500 Гц, 5G, 12 мин/1 цикл, суммарно 72 мин по осям X/Y/Z |
| Наработка на отказ (минимум) | 1637.5 тыс. ч (Telcordia SR-332); 170.1 тыс. ч (MIL-HDBK-217F, 25°C) |
Конструктив и подключение
| Корпус | металлический, герметичный |
| Степень защиты | IP67 |
| Габаритные размеры (Д×Ш×В) | 246×77×39.5 мм |
| Масса (упаковочная) | 1.45 кг |
| Подключение к сети | AC/L (коричневый), AC/N (синий), FG (зелёно/жёлтый) |
| Выход к нагрузке | V+ (красный), V− (чёрный) |
| Управление диммированием (AB) | DIM+ (фиолетовый), DIM− (розовый) |
Стандарты безопасности
| Соответствие | UL8750 (тип HL), CSA C22.2 No.250.13-12; EN/IEC 61347-1, EN/IEC 61347-2-13 (independent), EN/IEC 62384; EAC TP TC 004; GB19510.1/14; KC61347-1/2-13; проектирование с учетом AS/NZS 61347 и AS/NZS 60598 |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- При низких входных напряжениях может требоваться снижение характеристик; ориентироваться по разделам статических характеристик.
- Драйвер рассматривается как компонент конечного оборудования; производитель конечного изделия должен повторно подтвердить соответствие по ЭМС для полной установки.
- Заявленная наработка >50 000 ч обеспечивается при температуре корпуса (точка tc/TMP) 70°C или ниже.
- Для выполнения актуальных требований ErP драйвер должен использоваться за выключателем и не быть постоянно подключенным к сети.
- Для высоты установки более 2000 м: снижение допустимой температуры окружающей среды на 3.5°C на каждые 1000 м (модели без вентилятора).
- По рекомендациям применения и условиям обеспечения влагозащиты IP перед использованием требуется руководство пользователя.
- RCM указан как добровольная маркировка; оборудование класса Non IC (Independent LED control gear) не предназначено для жилых установок.
- Поставка из регионов Америки может не иметь логотипов ENEC/BIS/CCC/KC.
- Для типов A/AB/ADA при встраивании необходимо учитывать требования применения Type HL.
