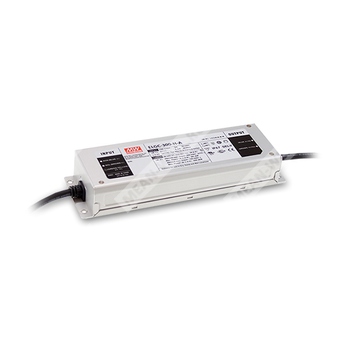

ELGC-300-M-ADA - DALI-2 управляемый AC/DC драйвер светодиодов постоянного тока с режимом постоянной мощности 300 Вт.
Расшифровка партномера
| ELGC | Серия LED драйверов с режимом постоянной мощности (Constant Power Mode) |
| 300 | Номинальная мощность серии: 300 Вт (при 200–305VAC; при 100–180VAC — 256 Вт) |
| M | Исполнение по диапазону выходного напряжения/тока (средний диапазон): 58–116 В, номинальный ток 2800 мА |
| ADA | Функциональная опция: управление DALI-2; настройка Io через встроенный потенциометр |
Назначение и общие сведения
ELGC-300-M-ADA — драйвер для питания мощных светодиодных модулей в режиме постоянного тока с поддержкой Constant Power (полная мощность в диапазоне 65–100% от настройки), рассчитанный на работу от широкого диапазона сети 100–305VAC (также допускается питание постоянным напряжением 142–431VDC). Исполнение выполнено в металлическом корпусе с уровнем защиты IP67, без вентилятора (естественная конвекция).
Выход (OUTPUT)
| Тип выхода | Постоянный ток, режим постоянной мощности (full power при 65–100% работы) |
| Номинальная мощность | 301 Вт (при 200–305VAC); 256 Вт (при 100–180VAC) |
| Номинальный ток (по умолчанию) | 2800 мА |
| Диапазон тока при полной мощности | 2600–4000 мА |
| Диапазон выходного напряжения | 58–116 В |
| Напряжение холостого хода (макс.) | 120 В |
| Диапазон регулировки тока (при 200–305VAC) | 1300–4000 мА |
| Диапазон регулировки тока (при 100–180VAC) | 1300–3400 мА |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5% |
| Время установления | 500 мс / 230VAC; 500 мс / 115VAC |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
Вход (INPUT)
| Диапазон входного напряжения | 100–305VAC |
| Диапазон входного напряжения DC | 142–431VDC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | ≥0,97 / 115VAC; ≥0,95 / 230VAC; ≥0,92 / 277VAC (при полной нагрузке) |
| КНИ (THD) | <10% (нагрузка ≥50% при 115/230VAC; нагрузка ≥75% при 277VAC) |
| КПД (тип.) | 93,5% (для исполнения M) |
| Ток потребления AC (тип.) | 3,0 A / 115VAC; 1,6 A / 230VAC; 1,3 A / 277VAC |
| Пусковой ток (тип.) | 45 A (twidth=1200 мкс, измерено при 50% Ipeak) при 230VAC; согласно NEMA 410 |
| Ток утечки | <0,75 мА / 277VAC |
| Потребление в дежурном режиме | <0,5 Вт для AB/ADA (при «Dimming OFF») |
Управление и диммирование
| Интерфейс управления | DALI-2 (первичная сторона), подключение между DA+ и DA- |
| Адресация/группы | 16 групп и 64 адреса |
| Первый шаг регулирования | фиксирован на уровне 8% выхода |
| Норматив DALI | соответствие IEC62386-101, 102, 207 (только для ADA) |
| Настройка выходного тока | Io регулируется встроенным потенциометром (для ADA) |
Защиты (PROTECTION)
| Короткое замыкание | Ограничение тока в режиме постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | При Tcase > 85°C ±5°C — автоматическое снижение мощности до 6%/°C (макс.) |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500VDC / 25°C / 70% RH |
ЭМС (SAFETY & EMC)
| ЭМС излучение | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1; KN15 |
| ЭМС устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); KN61547 |
| Грозоимпульсная стойкость | Line–Earth 6 кВ; Line–Line 4 кВ |
Безопасность и соответствия
| Стандарты безопасности | UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (independent), BS EN/EN62384; EAC TP TC 004; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13; проектирование с учетом AS/NZS 61347 и AS/NZS 60598 |
| Класс защиты корпуса | IP67 |
| Применение Type “HL” | для использования в Class I, Division 2 (в документе указано для серии) |
Окружающая среда и надежность (ENVIRONMENT)
| Рабочая температура корпуса | Tcase = -40…+85°C |
| Максимальная температура корпуса | Tcase = +85°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH, без конденсации |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X/Y/Z |
| Наработка на отказ (MTBF) | мин. 1637,5 тыс. ч (Telcordia SR-332); мин. 170,1 тыс. ч (MIL-HDBK-217F, 25°C) |
Механические параметры и подключение (OTHERS)
| Габариты (Д×Ш×В) | 246×77×39,5 мм |
| Масса / упаковка | 1,45 кг; 9 шт./14 кг/0,76 куб. фута |
| Рекомендация по автомату 16A | 2 шт. (автомат тип B) / 4 шт. (автомат тип C) при 230VAC |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230VAC, номинальном токе и температуре окружающей среды 25°C.
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по разделу статических характеристик.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; производитель конечного изделия должен повторно подтвердить соответствие по ЭМС на уровне всей установки.
- Заявленный ресурс по серии достигается при Tcase (в т.ч. контрольной точке tc/TMP по DLC) 70°C или ниже.
- Для выполнения требований актуального ErP для светильников драйвер допускается применять только «за выключателем», без постоянного подключения к сети.
- Для высот более 2000 м: снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м для моделей без вентилятора (и 5°C/1000 м для моделей с вентилятором).
- Требуется учитывать указания по применению и по обеспечению влагозащиты IP из руководства пользователя перед использованием.
- Для исполнения ADA: время установления по требованиям DALI (IEC 62386-101/102) зависит от контроллера с поддержкой функции DALI power on; иначе время установления может быть более 0,5 с.
- RCM указан как добровольная маркировка; Non IC classification Independent LED control gear — не подходит для жилых установок.
- Изделия, поставляемые для регионов Америк, могут не иметь логотипов ENEC/BIS/CCC/KC.
- Для исполнений A/AB/ADA необходимо учитывать встраиваемое применение для соответствия применению Type HL.
