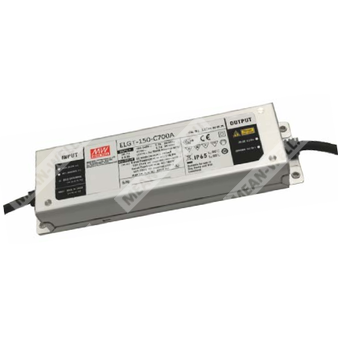

ELGT-150-C1050B - LED драйвер (источник питания) постоянного тока для прямого питания светодиодных модулей.
Расшифровка партномера
ELGT — серия LED драйверов MEAN WELL.
150 — номинальная мощность серии (класс 105…150 Вт).
C — режим стабилизации выходного тока (Constant Current, постоянный ток).
1050 — номинальный выходной ток 1050 мА.
B — исполнение с функцией «3 в 1» диммирования (0…10 В DC / 10 В PWM / резистивное), степень защиты IP67.
Назначение и особенности
- Драйвер работает в режиме постоянного тока и предназначен для непосредственного питания LED нагрузок.
- Металлический корпус с функциональным заземлением корпуса.
- Класс II.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Безвентиляторное исполнение.
- Степень защиты: IP67 (для типа B).
- Потребление в режиме ожидания: менее 0,5 Вт (для типа B).
Выход (ELGT-150-C1050B)
| Номинальный выходной ток | 1050 мА |
| Диапазон регулировки выходного тока | 525…1050 мА (для A/AB-Type только; через встроенный потенциометр) |
| Номинальная мощность (при 200…305 VAC) | 150,15 Вт |
| Номинальная мощность (при 100…180 VAC) | 105 Вт |
| Диапазон выходного напряжения (область стабилизации тока) | 72…143 В |
| Макс. напряжение холостого хода | 151 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Точность установки тока | ±5,0% |
Вход
| Диапазон входного напряжения | 100…305 VAC (142…431 VDC) |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,97 при 115 VAC; PF ≥ 0,95 при 230 VAC; PF ≥ 0,92 при 277 VAC (полная нагрузка) |
| КПД (тип.) | 92% |
| Входной ток (тип.) | 1,7 А при 115 VAC; 0,9 А при 230 VAC; 0,7 А при 277 VAC |
| Пусковой ток (тип.) | Cold start 65 А (twidth = 485 мкс, измерено на 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Ток утечки | < 0,7 мА при 240 VAC |
| Время установления (set up time) | 1600 мс при 115 VAC; 500 мс при 230 VAC |
| Коэффициент гармоник тока (THD) | < 20% (нагрузка ≥ 50%/115 VAC; ≥ 60%/230 VAC; ≥ 75%/277 VAC) |
| Потребление в режиме ожидания | < 0,5 Вт (для B-Type) |
Диммирование (для исполнения B: «3 в 1», dim-to-off)
| Методы управления | 0…10 В DC или 10 В PWM или резистивное управление между DIM+ и DIM- |
| Частота PWM | 100 Гц…3 кГц |
| Ток источника сигнала диммирования | 100 мкА (тип.) |
| Минимальный уровень диммирования | около 8% (при 0% < Iout < 8% выходной ток не нормируется) |
| Отключение по диммированию | выходной ток может снижаться до 0% при ~0 кОм или 0 В DC, либо PWM 10 В с 0% скважностью |
| Требование подключения | не подключать DIM- к Vo- |
Защиты
| Короткое замыкание | режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции
| Вход–выход | 3,75 кВ AC |
| Вход–корпус | 3,75 кВ AC |
| Выход–корпус | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25°C / 70% RH (вход–выход, вход–FG, выход–FG) |
Условия эксплуатации и надежность
| Диапазон температуры корпуса (Tcase) | -40…+90°C |
| Макс. температура корпуса | +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X,Y,Z |
| MTBF | 3106,9 тыс. ч (мин.) Telcordia SR-332; 294,8 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
ЭМС и стандарты
| Стандарты безопасности | ENEC; BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384; EAC TP TC 004; IP65 или IP67 approved (примечание: исключения для AB-Type указаны в документе) |
| Помехоустойчивость (иммунитет) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; импульсные перенапряжения Line–Earth 6 кВ, Line–Line 4 кВ |
| ЭМС излучение | BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 60%); BS EN/EN61000-3-3; EAC TP TC 020 |
Механика и подключение
| Габариты (Д×Ш×В) | 219×63×35,5 мм |
| Масса | 0,95 кг |
| Степень защиты (для ELGT-150-C1050B) | IP67 |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел о методе питания LED модулей (область стабилизации тока).
- При низком входном напряжении может требоваться снижение мощности; см. статические характеристики.
- Время установления измерено при первом холодном запуске; циклы включения/выключения могут увеличивать время установления.
- Источник рассматривается как компонент для работы в составе конечного изделия; итоговый производитель должен повторно подтвердить соответствие ЭМС для полной установки.
- Типовой ресурс > 50 000 ч достигается при температуре корпуса (tc/TMP) порядка 75°C или ниже.
- Для высоты эксплуатации более 2000 м: снижение допустимой температуры окружающей среды 3,5°C на каждые 1000 м (для безвентиляторных моделей).
- Перед применением следует учитывать указания руководства по установке и требования к обеспечению влагозащиты IP.
- Для выполнения требований актуального ErP для светильников данный источник может применяться только за выключателем, без постоянного подключения к сети.
