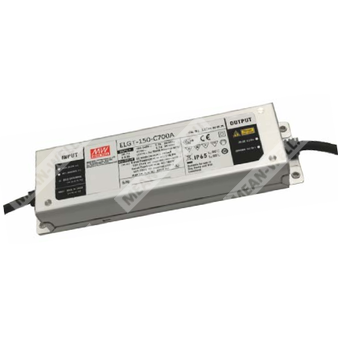

ELGT-150-C1400B - светодиодный источник питания (драйвер) постоянного тока для прямого питания LED-модулей.
Расшифровка партномера
- ELGT — серия LED AC/DC драйверов.
- 150 — номинальная мощность серии (класс 105–150 Вт).
- C — режим стабилизации: постоянный ток (Constant Current).
- 1400 — номинальный выходной ток: 1400 мА.
- B — функциональная опция: 3-в-1 диммирование (0–10 VDC / 10 V PWM / резистор), степень защиты IP67.
Назначение и общий профиль
ELGT-150-C1400B — AC/DC LED-драйвер класса II (без защитного заземления), с активной коррекцией коэффициента мощности (PFC),
предназначенный для работы в режиме стабилизации тока и питания светодиодных сборок напрямую.
Конструкция в металлическом корпусе, исполнение для внутренней и наружной установки при IP67.
Выходные параметры (OUTPUT) — модель ELGT-150-C1400 (исполнение B)
| Номинальный выходной ток | 1400 мА |
| Диапазон регулировки тока | 700 ~ 1400 мА (для A/AB-Type через встроенный потенциометр; для B-Type в таблице указан диапазон модели) |
| Номинальная мощность (при 200 ~ 305 VAC) | 149.8 Вт |
| Номинальная мощность (при 100 ~ 180 VAC) | 105 Вт |
| Диапазон напряжения в режиме стабилизации тока | 54 ~ 107 В |
| Напряжение холостого хода (макс.) | 115 В |
| Пульсации тока | не более 5.0% при номинальном токе |
| Допуск по току | ±5.0% |
Входные параметры (INPUT)
| Диапазон входного напряжения | 100 ~ 305 VAC (142 ~ 431 VDC) |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0.97 при 115 VAC; PF ≥ 0.95 при 230 VAC; PF ≥ 0.92 при 277 VAC (при полной нагрузке) |
| КПД (тип.) | 91% (для 1400 мА модели) |
| Входной ток (тип.) | 1.7 A при 115 VAC; 0.9 A при 230 VAC; 0.7 A при 277 VAC |
| Пусковой ток (тип.) | 65 A, длительность 485 мкс (измерение при 50% Iпик) / 230 VAC; согласно NEMA 410 |
| Ток утечки | < 0.7 мА / 240 VAC |
Энергопотребление без нагрузки / в ожидании
| Потребление без нагрузки | < 0.5 Вт (для Blank / A / D2-Type) |
| Потребление в режиме ожидания | < 0.5 Вт (для B / DA-Type) |
Диммирование (исполнение B)
Поддерживается 3-в-1 диммирование между DIM+ и DIM-: 0–10 VDC, 10 V PWM (100 Гц ~ 3 кГц) или резистивное управление.
Рекомендуется прямое подключение к светодиодам; не предназначено для применения с дополнительными драйверами.
| Методы диммирования | 0 ~ 10 VDC / 10 V PWM / резистор |
| Частота PWM | 100 Гц ~ 3 кГц |
| Ток источника сигнала диммирования | 100 мкА (тип.) |
| Минимальный уровень диммирования | около 8% (при 0% < Iвых < 8% ток не нормирован) |
| Отключение по диммированию | возможен спад до 0% при ~0 кОм или 0 VDC, либо PWM 0% duty |
Ограничение подключения: запрещено соединять DIM- с Vo-.
Временные характеристики
| Время запуска (Set up time) | 1600 мс / 115 VAC; 500 мс / 230 VAC |
Защиты (PROTECTION)
| Короткое замыкание | режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 230 ~ 265 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | отключение выходного напряжения, восстановление после повторной подачи питания |
Электробезопасность и ЭМС (SAFETY & EMC)
| Электрическая прочность изоляции |
I/P–O/P: 3.75 кВ AC; I/P–CASE: 3.75 кВ AC; O/P–CASE: 1.5 кВ AC |
| Сопротивление изоляции |
I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 VDC / 25°C / 70% RH |
| Стандарты электробезопасности |
ENEC BS EN/EN61347-1 (кроме AB-Type), BS EN/EN61347-2-13 (кроме AB-Type) independent,
BS EN/EN62384 (кроме AB-Type); EAC TP TC 004; IP65 или IP67 approved
|
| Помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, light industry level
(импульсные перенапряжения Линия–Земля 6 кВ, Линия–Линия 4 кВ); EAC TP TC 020
|
| Эмиссия помех |
BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥60%),
BS EN/EN61000-3-3; EAC TP TC 020
|
| Коэффициент гармонических искажений тока (THD) |
< 20% (при нагрузке ≥50%/115 VAC; ≥60%/230 VAC; ≥75%/277 VAC) |
Условия эксплуатации (ENVIRONMENT)
| Температура корпуса (Tcase) при работе | -40 ~ +90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 60°C) |
| Вибростойкость | 10 ~ 500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
Надёжность и прочие параметры (OTHERS)
| MTBF | 3106.9 тыс. ч (мин.) Telcordia SR-332; 294.8 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
| Габаритные размеры (Д×Ш×В) | 219 × 63 × 35.5 мм |
Степень защиты и конструктив
| Степень защиты IP | IP67 (для типа B) |
| Класс электрической защиты | Класс II |
| Корпус | металлический; функциональное заземление корпуса (Functional Ground) |
Подключение (по маркировке проводов)
| Вход AC | AC/L — коричневый; AC/N — синий |
| Выход DC | Vo+ — коричневый; Vo- — синий |
| Диммирование (B-Type) | DIM+ — фиолетовый; DIM- — розовый |
Применения
- уличное LED-освещение
- портовое/пристанское LED-освещение
- промышленное (bay) LED-освещение
- тепличное LED-освещение
- прожекторное LED-освещение
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел по методам питания LED-модуля: работа в режиме постоянного тока; для DA-Type область постоянного тока составляет 60%~100% максимального напряжения при выдаче номинальной мощности.
- При пониженном входном напряжении может требоваться снижение нагрузки; см. статические характеристики.
- Время запуска измеряется при первом холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент, работающий в составе конечного изделия; итоговая ЭМС зависит от установки, производитель конечного изделия должен повторно подтвердить соответствие ЭМС для полной системы.
- Типовой ресурс >50 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75°C или ниже.
- Для высоты установки более 2000 м: снижение допустимой температуры окружающей среды на 3.5°C/1000 м для безвентиляторных моделей и на 5°C/1000 м для моделей с вентилятором.
- Для требований по установке и обеспечению влагозащиты IP следует использовать руководство пользователя перед применением.
- Для выполнения требований актуальных норм ErP для светильников данный источник может использоваться только после выключателя и не должен быть постоянно подключён к сети.
