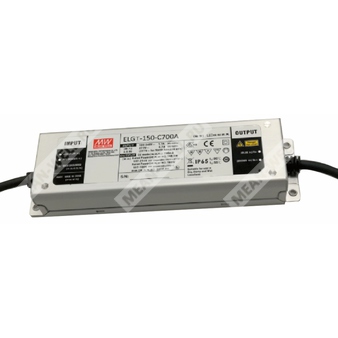

ELGT-150-C700 - AC/DC драйвер светодиодов постоянного тока 700 мА для прямого питания LED-модулей в составе светильников.
Расшифровка партномера
- ELGT — серия LED-драйверов MEAN WELL.
- 150 — номинальный класс мощности (серия 105–150 Вт).
- C — исполнение с выходом постоянного тока (Constant Current) и повышенным выходным напряжением.
- 700 — номинальный выходной ток 700 мА.
- Суффикс типа исполнения (в конце модели) задаёт функциональные опции и уровень IP: Blank / A / B / AB / DA / D2.
Назначение и общие сведения
ELGT-150-C700 — импульсный AC/DC источник питания для светодиодных модулей, работающий в режиме стабилизации тока и рассчитанный на применение в уличном и промышленном освещении.
Корпус металлический, предусмотрено функциональное заземление (FG). Изделие относится к классу II.
Варианты исполнения и степень защиты (IP)
Степень защиты зависит от кода исполнения:
| Код исполнения |
Уровень IP |
Функции |
| Blank |
IP67 |
Выходной ток фиксированный |
| A |
IP65 |
Регулировка выходного тока встроенным потенциометром |
| B |
IP67 |
Диммирование 3-в-1 (0–10 В, 10 В PWM, резистор) |
| AB |
IP65 |
Потенциометр + диммирование 3-в-1 (0–10 В, 10 В PWM, резистор) |
| DA |
IP67 |
DALI (IEC 62386-101/102/207) |
| D2 |
IP67 |
Встроенный Smart timer dimming (программируемая функция) |
Для ELGT-150-C700 без суффикса (Blank) указан IP67.
Выходные параметры (ELGT-150-C700)
| Параметр |
Значение |
| Номинальный выходной ток |
700 мА |
| Номинальная мощность при 200–305 В AC |
149,8 Вт |
| Номинальная мощность при 100–180 В AC |
105 Вт |
| Диапазон постоянного тока (стабилизация) |
107–214 В |
| Максимальное напряжение холостого хода |
225 В |
| Пульсации тока |
не более 5,0% при номинальном токе |
| Допуск по выходному току |
±5,0% |
| Регулировка выходного тока |
350–700 мА (только для A/AB-исполнений, встроенный потенциометр) |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
100–305 В AC (142–431 В DC) |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности (тип.) |
PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC (полная нагрузка) |
| Полные гармонические искажения тока |
THD < 20% (нагрузка ≥50%/115 В AC; ≥60%/230 В AC; ≥75%/277 В AC) |
| КПД (тип.) |
92% |
| Входной ток (тип.) |
1,7 А при 115 В AC; 0,9 А при 230 В AC; 0,7 А при 277 В AC |
| Пусковой ток (тип.) |
Холодный старт 65 А (twidth=485 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
< 0,7 мА при 240 В AC |
| Время запуска |
1600 мс при 115 В AC; 500 мс при 230 В AC |
| Потребление без нагрузки / в ожидании |
< 0,5 Вт (для Blank/A/D2 — без нагрузки; для B/DA — в ожидании) |
Функции диммирования и управления (зависят от исполнения)
- 3-в-1 диммирование (B/AB): 0–10 В DC, 10 В PWM (100 Гц–3 кГц) или резистор между DIM+ и DIM-; ток источника диммирования от драйвера 100 мкА (тип.).
- Минимальный уровень диммирования около 8%; при 0% < Iout < 8% выходной ток не нормирован.
- Выходной ток может снизиться до 0% при входе диммирования около 0 кОм или 0 В DC, либо при 10 В PWM с 0% скважностью.
- Требование подключения: не соединять DIM- с Vo-.
- DALI (DA): подключение сигнала между DA+ и DA-; 16 групп и 64 адреса; первый шаг фиксирован на уровне 8% выхода; соответствие IEC62386-101, -102, -207.
- Smart timer dimming (D2): адаптивные профили диммирования до 14 последовательных часов (профили D01/D02/D03).
Защиты
| Вид защиты |
Режим работы |
| Короткое замыкание |
Hiccup-режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции и сопротивление изоляции
| Параметр |
Значение |
| Испытательное напряжение: вход–выход |
3,75 кВ AC |
| Испытательное напряжение: вход–корпус |
3,75 кВ AC |
| Испытательное напряжение: выход–корпус |
1,5 кВ AC |
| Сопротивление изоляции (вход–выход, вход–FG, выход–FG) |
100 МОм / 500 В DC / 25°C / 70% RH |
Нормативы безопасности и ЭМС
| Раздел |
Соответствие |
| Безопасность |
ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 (не относится к AB-исполнению); EAC TP TC 004; IP65/IP67 одобрено |
| Помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; грозоимпульс: Line-Earth 6 кВ, Line-Line 4 кВ; EAC TP TC 020 |
| Эмиссия помех |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; EAC TP TC 020 |
Условия эксплуатации и надёжность
| Параметр |
Значение |
| Диапазон температуры корпуса (Tcase) |
-40…+90°C |
| Максимальная температура корпуса |
+90°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибрация |
10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X/Y/Z |
| Наработка на отказ (миним.) |
3106,9 тыс. ч (Telcordia SR-332); 294,8 тыс. ч (MIL-HDBK-217F, 25°C) |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры (Д×Ш×В) |
219×63×35,5 мм |
| Масса |
0,95 кг |
| Корпус |
CASE NO.: 237A; допуск размеров ±1 мм |
| Длина выводов (по чертежу) |
300 ±20 мм (со стороны входа и выхода; в зависимости от исполнения) |
| Маркировка проводов входа |
AC/L (коричневый), AC/N (синий) |
| Маркировка проводов выхода |
Vo+ (коричневый), Vo- (синий) |
| Маркировка проводов управления (B/DA/D2) |
DIM-/DA-/PROG- (розовый), DIM+/DA+/PROG+ (фиолетовый) |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Характеристика режима стабилизации тока приведена в разделе методов питания LED-модуля; для исполнения DA область стабилизации тока составляет 60%–100% от максимального выходного напряжения при передаче номинальной мощности.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по статической характеристике.
- Время запуска измеряется при первом включении на холодную; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент конечного оборудования; характеристики ЭМС зависят от монтажа и должны подтверждаться на уровне конечного изделия.
- Заявленный срок службы >50 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75°C или ниже.
- Для высот эксплуатации выше 2000 м: температурное дерейтинг-правило — 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Рекомендации по применению и обеспечению влагозащиты IP — в руководстве пользователя.
- Для соответствия актуальным требованиям ErP для светильников данный источник питания должен применяться только за выключателем, без постоянного подключения к сети.
