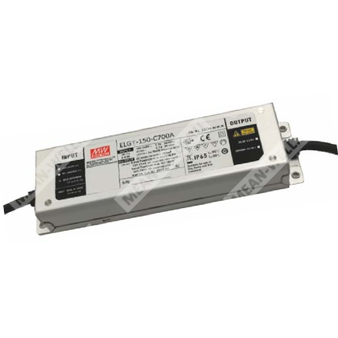

ELGT-150-C700B - драйвер (источник питания) светодиодов постоянного тока 700 мА с функциями диммирования 3‑в‑1.
Расшифровка партномера
- ELGT — серия светодиодных AC/DC драйверов MEAN WELL.
- 150 — номинальный класс мощности 105…150 Вт (в зависимости от входного напряжения и режима работы).
- C — выход в режиме постоянного тока (Constant Current).
- 700 — номинальный выходной ток 700 мА.
- B — исполнение с функцией 3‑в‑1 диммирования (0…10 Vdc / 10 V PWM / сопротивление), IP67, ток фиксированный.
Назначение и общие сведения
ELGT-150-C700B — герметичный сетевой светодиодный драйвер класса II, предназначенный для непосредственного питания светодиодных модулей в режиме стабилизации тока.
Поддерживает широкий диапазон входных напряжений 100…305 Vac, активную коррекцию коэффициента мощности (PFC) и встроенные защиты. Корпус металлический, с функциональным заземлением корпуса (FG).
Функциональные особенности исполнения B
- 3‑в‑1 диммирование (dim-to-off): 0…10 Vdc, 10 V PWM (100 Гц…3 кГц), резистивное управление между DIM+ и DIM-.
- Предупреждение по подключению: запрещено соединять DIM- с Vo-.
- Ток источника на входе диммирования: 100 мкА (тип.).
- Минимальный уровень диммирования: около 8%; область 0%
- При DIM≈0 кОм или 0 Vdc, либо PWM 0% duty, выходной ток может снизиться до 0%.
Параметры выхода
| Модель |
ELGT-150-C700B |
| Номинальный выходной ток |
700 мА |
| Диапазон регулировки выходного тока |
Не регулируется (для A/AB-типа регулируется потенциометром; для B-типа ток фиксированный) |
| Область стабилизации тока (выходное напряжение) |
107…214 V |
| Напряжение холостого хода (макс.) |
225 V |
| Номинальная мощность |
149.8 W (при 200…305 Vac); 105 W (при 100…180 Vac) |
| Пульсации тока |
не более 5.0% при номинальном токе |
| Допуск по току |
±5.0% |
Параметры входа
| Диапазон входного напряжения |
100…305 Vac; 142…431 Vdc |
| Частота сети |
47…63 Hz |
| Коэффициент мощности (тип.) |
PF≥0.97 (115 Vac), PF≥0.95 (230 Vac), PF≥0.92 (277 Vac) при полной нагрузке |
| КПД (тип.) |
92% |
| Входной ток (тип.) |
1.7 A (115 Vac); 0.9 A (230 Vac); 0.7 A (277 Vac) |
| Пусковой ток (тип.) |
65 A (twidth=485 мкс, измерено при 50% Ipeak) / 230 Vac; по NEMA 410 |
| Ток утечки |
<0.7 мА / 240 Vac |
| Общее гармоническое искажение |
THD<20% (при нагрузке ≥50%/115 Vac; ≥60%/230 Vac; ≥75%/277 Vac) |
| Потребление без нагрузки |
<0.5 W (для Blank/A/D2-типа; для B/DA-типа — потребление в режиме ожидания <0.5 W) |
| Время запуска |
1600 мс / 115 Vac; 500 мс / 230 Vac |
| Макс. количество источников на автомате 16 A |
3 шт. (автомат тип B) / 6 шт. (автомат тип C) при 230 Vac |
Диммирование (для исполнения B)
| Интерфейс управления |
DIM+ / DIM- (первичная сторона не указана; управление между DIM+ и DIM-) |
| Способы управления |
0…10 Vdc; 10 V PWM; резистивное управление |
| Диапазон частоты PWM |
100 Hz…3 kHz |
| Ток источника на входе DIM |
100 мкА (тип.) |
| Минимальный уровень диммирования |
около 8% (0%
|
| Ограничение по подключению |
Запрещено соединять DIM- с Vo- |
Защиты
| Короткое замыкание |
Режим hiccup; автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе |
Отключение выходного напряжения; восстановление после снятия/подачи питания |
| Перегрев |
Отключение выходного напряжения; восстановление после снятия/подачи питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение |
Вход-выход: 3.75 kVac; вход-корпус: 3.75 kVac; выход-корпус: 1.5 kVac |
| Сопротивление изоляции |
Вход-выход / вход-FG / выход-FG: 100 МОм / 500 Vdc / 25°C / 70% RH |
Условия эксплуатации и окружающая среда
| Рабочая температура корпуса (Tcase) |
-40…+90°C |
| Максимальная температура корпуса |
Tcase=+90°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C; 10…95% RH |
| Температурный коэффициент |
±0.03%/°C (0…60°C) |
| Виброустойчивость |
10…500 Hz, 5G, 12 мин/цикл; 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) |
3106.9 тыс. ч (мин., Telcordia SR-332); 294.8 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
| Высота установки |
Дерейтинг по температуре окружающей среды: 3.5°C/1000 м (безвентиляторные модели) при высоте более 2000 м |
Соответствие стандартам (без детализации по исполнению, где не требуется)
| Безопасность |
ENEC BS EN/EN61347-1 (кроме AB-типа), BS EN/EN61347-2-13 (кроме AB-типа), BS EN/EN62384 (кроме AB-типа), EAC TP TC 004; IP65 или IP67 одобрено
|
| ЭМС устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); помехоустойчивость к импульсным перенапряжениям: Line-Earth 6 kV, Line-Line 4 kV; EAC TP TC 020
|
| ЭМС излучение |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; EAC TP TC 020 |
Конструктивные данные
| Класс защиты от поражения электрическим током |
Класс II |
| Степень защиты оболочки |
IP67 (исполнение B) |
| Корпус |
Металлический; функциональное заземление корпуса (FG) |
| Габаритные размеры (Д×Ш×В) |
219×63×35.5 мм |
| Масса |
0.95 кг |
Проводники и маркировка подключений (по механической схеме B/DA/D2)
| Вход AC |
AC/L — коричневый; AC/N — синий |
| Выход DC |
Vo+ — коричневый; Vo- — синий |
| Диммирование (B-тип) |
DIM+ — фиолетовый; DIM- — розовый |
Области применения
- Светодиодное уличное освещение
- Светодиодное портовое освещение
- Светодиодное промышленное (bay) освещение
- Светодиодное тепличное освещение
- Светодиодные прожекторы
- Применения, требующие класс II
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 Vac, номинальном токе и температуре окружающей среды 25°C.
- См. раздел методов питания светодиодного модуля: источник работает в режиме постоянного тока и рассчитан на прямое питание светодиодов; при возможной несовместимости требуется согласование с производителем.
- При пониженных входных напряжениях может требоваться дерейтинг; см. статические характеристики.
- Время запуска измерено при первом холодном включении; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент для работы в составе конечного оборудования; производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для полной установки.
- Типовая ожидаемая наработка >50 000 ч достигается при температуре корпуса (точка tc/TMP) около 75°C или ниже.
- Перед применением необходимо учитывать указания руководства пользователя по монтажу и обеспечению степени защиты IP.
- Для выполнения требований актуальной директивы ErP данный источник может применяться только после выключателя и не должен быть постоянно подключен к сети.
