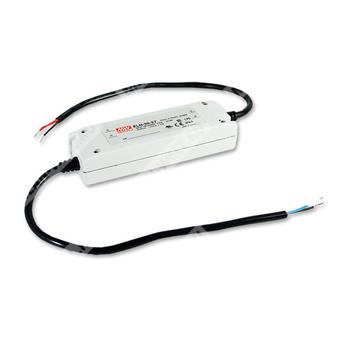

ELN-30-12 - импульсный источник питания постоянного тока для светодиодных нагрузок.
Назначение: 30-ваттный одноканальный источник питания с универсальным входом переменного тока, функцией диммирования и регулировкой выходных параметров.
Расшифровка партномера
| Позиция | Значение |
| ELN | Серия источников питания Mean Well ELN |
| 30 | Номинальная мощность 30 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Краткое описание
ELN-30-12 относится к серии ELN-30 и представляет собой источник питания с одним выходом, предназначенный для питания светодиодных систем и других нагрузок, требующих стабилизированного постоянного тока при заданных пределах регулировки напряжения и тока. Устройство поддерживает универсальный диапазон входного напряжения, обладает встроенными схемами защиты и допускает управление яркостью через аналоговый сигнал 1,1–10 В или PWM.
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- Защита от короткого замыкания, перегрузки по току и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты по перегрузке.
- Опциональная функция диммирования: 1,1–10 В постоянного тока или PWM.
- Полностью изолированный пластиковый корпус с уровнем защиты IP64.
- Класс II по защите от поражения электрическим током.
- Подходит для светодиодного освещения и движущихся рекламных конструкций.
- Испытание на 100% полную нагрузку.
- Низкая стоимость.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон напряжения светодиодной нагрузки | 3 ~ 12 В |
| Номинальный ток | 2,5 А |
| Диапазон регулировки тока | 0 ~ 2,5 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 120 мВ п-п (макс.) |
| Диапазон регулировки выходного напряжения | 10,8 ~ 13,2 В |
| Диапазон регулировки выходного тока | -25% ~ 3%; может регулироваться внутренним потенциометром SVR2 |
| Допуск по выходному напряжению | ±5,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±2,0% |
| Схема защиты по перегрузке | Ограничение постоянного тока, восстановление после устранения неисправности |
| Защита от перенапряжения | 13,8 ~ 16 В; при срабатывании отключение выходного напряжения с последующим восстановлением после повторного включения |
| Время установления, время нарастания | 1000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC при полной нагрузке |
| Время удержания | 16 мс / 115 В AC; 50 мс / 230 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД | 82% (тип.) |
| Потребляемый ток | 0,75 А / 115 В AC; 0,48 А / 230 В AC |
| Пусковой ток | 55 А (холодный старт, twidth=465 мкс, измерено при 50% Ipeak) при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
Функция диммирования
| Параметр | Значение |
| Тип управления | 1,1 ~ 10 В DC или PWM-сигнал |
| Диапазон частоты PWM | 100 Гц ~ 3 кГц |
| Назначение | Регулирование уровня выходного тока |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024, уровень light industry, критерий A |
Защита
| Параметр | Значение |
| Перегрузка по току | 95 ~ 110%; тип защиты — ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8 ~ 16 В |
| Короткое замыкание | Отключение выходного напряжения, восстановление после повторного включения |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91, кроме 48 В; IP64 approved; конструкция в соответствии с TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 145 × 47 × 30 мм (Д × Ш × В) |
| Масса | 0,26 кг |
| Упаковка | 60 шт.; 16,6 кг; 1,25 CUFT |
| Исполнение корпуса | Полностью изолированный пластиковый корпус с уровнем IP64 |
| Класс защиты | Класс II |
Надежность
| Параметр | Значение |
| MTBF | 628,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары 12", оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулировку по линии и регулировку по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг. Требуется проверка статических характеристик для подробностей.
- Источник питания рассматривается как компонент, который будет устанавливаться совместно с конечным оборудованием; окончательные характеристики ЭМС зависят от полной установки.
- Время установления измеряется при первом холодном запуске. Повторное включение может увеличить время установления.
- Режим постоянного тока зависит от уровня выходного напряжения, как указано в таблице характеристик.
- Источник питания может не подходить для применения в светодиодных изделиях в некоторых странах. Необходимо проверить местные требования и возможность использования изделия.
