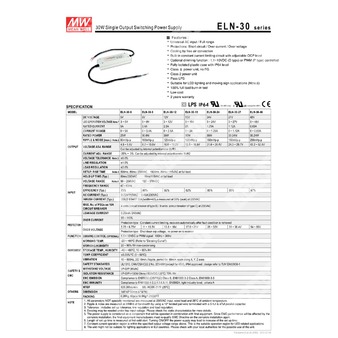

ELN-30-12D
ELN-30-12D - импульсный источник питания 30 Вт с выходом 12 В и функцией управления яркостью.
Расшифровка партномера
| Обозначение | Расшифровка |
| ELN | Серия импульсных источников питания Mean Well ELN |
| 30 | Номинальная мощность 30 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| D | Вариант с диммированием по входу 1,1–10 В |
Краткое описание
ELN-30-12D представляет собой одновыходной импульсный источник питания серии ELN-30 для светодиодных и иных нагрузок постоянного тока. Модель рассчитана на питание от универсальной сети переменного или постоянного тока, имеет встроенное ограничение тока, защиту от короткого замыкания, перегрузки по току и перенапряжения, а также поддерживает внешнее управление током через аналоговый сигнал 1,1–10 В.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты от перегрузки по току.
- Опциональная функция диммирования: 1,1–10 В постоянного напряжения или ШИМ.
- Полностью изолированный пластиковый корпус с уровнем защиты IP64.
- Класс II по электробезопасности, без защитного заземления.
- Подходит для светодиодного освещения и подвижных рекламных конструкций.
- Испытание на 100% нагрузке при старении.
- Низкая стоимость и малые габариты.
Выходные параметры
| Номинальное выходное напряжение | 12 В |
| Диапазон регулировки выходного напряжения | 3–12 В |
| Номинальный выходной ток | 2,5 А |
| Диапазон выходного тока | 0–2,5 А |
| Номинальная выходная мощность | 30 Вт |
| Пульсации и шум | 120 мВ п-п, максимальное значение |
| Допуск по выходному напряжению | ±5,0% |
| Регулировка напряжения | Внутренним потенциометром SVR1 |
| Диапазон регулировки тока | От −25% до 3%; регулировка внутренним потенциометром SVR2 |
| Регулировка тока | Внутренним потенциометром SVR2 |
| Вольт-амперная характеристика | Режим постоянного ограничения тока, восстановление после устранения аварии |
| Напряжение светодиодной нагрузки | 3–5 В |
Входные параметры
| Диапазон входного напряжения | 90–264 В переменного тока, 127–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| КПД | 82% |
| Потребляемый ток | 0,75 А при 115 В переменного тока; 0,48 А при 230 В переменного тока |
| Пусковой ток | 55 А, холодный старт; длительность импульса 465 мкс, измерение при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
| Время включения, нарастания | 1000 мс, 80 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 16 мс / 115 В переменного тока при полной нагрузке |
Параметры диммирования
| Тип управления | 1,1–10 В постоянного тока или ШИМ-сигнал |
| Диапазон управляющего напряжения | 1,1–10 В |
| Частота ШИМ | 100 Гц – 3 кГц |
| Поведение при разомкнутой цепи управления | 0 В для D-типа; 0% скважности для P-типа; выходной ток равен нулю |
Защиты
| Защита от перегрузки по току | 95–110%; ограничение постоянного тока с автоматическим восстановлением после устранения аварии |
| Защита от перенапряжения | 13,8–16 В |
| Защита от короткого замыкания | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
Эксплуатационные условия
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91, IP64 approved; конструкция соответствует TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11 и EN55024, уровень light industry, критерий A |
| Максимальное число источников на автомате 16 А | 4 шт. при автомате типа B / 8 шт. при автомате типа C, при 230 В переменного тока |
Прочие параметры
| MTBF | 628,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 145 × 47 × 30 мм (Д × Ш × В) |
| Масса | 0,26 кг |
| Упаковка | 60 шт. / 16,6 кг / 1,25 куб. фута |
| Конструкция | Полностью изолированный пластиковый корпус |
| Класс защиты | Класс II |
| Степень защиты | IP64 |
Примечания
1. Все параметры, специально не оговоренные, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измерены на частоте 20 МГц, с использованием витой пары длиной 12 дюймов, с параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установленное значение допуска, регулировку линии и регулировку нагрузки.
4. При низком входном напряжении может потребоваться снижение нагрузки; следует проверять статические характеристики для более подробной информации.
5. Источник питания рассматривается как компонент, который будет эксплуатироваться совместно с конечным оборудованием. Поскольку на ЭМС может влиять комплексная установка, окончательное оборудование должно повторно соответствовать директивам EMC.
6. Время установления измеряется при первом включении. При повторных включениях O/N OFF время запуска может увеличиваться.
7. Диапазон выходного тока зависит от выбранного выходного напряжения. См. также допустимую рабочую область для LED-приложений.
8. Устройство может быть непригодно для световых применений в некоторых странах. Перед применением следует проверить местные нормы и требования на допустимость использования.
