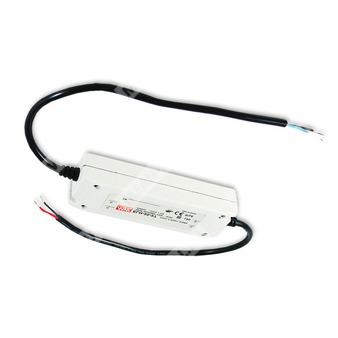

ELN-30-15 — 30 Вт одиночный импульсный источник питания с универсальным входом и функцией диммирования.
Назначение и состав изделия
ELN-30-15 — одноканальный импульсный источник питания постоянного тока номинальной мощностью 30 Вт, предназначенный для питания светодиодных нагрузок и иных приложений, требующих стабилизации тока. Изделие имеет универсальный вход переменного тока, встроенные защиты от короткого замыкания, перегрузки по току и перенапряжения, а также опциональную функцию регулирования яркости/тока.
Расшифровка партномера
| Фрагмент обозначения | Значение |
|---|
| ELN | Серия источников питания Mean Well ELN |
| 30 | Номинальная мощность 30 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты от перегрузки по току.
- Опциональное диммирование: 1,1–10 В постоянного тока или ШИМ.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс II по электрической изоляции, без PE.
- Подходит для светодиодных светильников и подвижных табло.
- Испытание на 100% полной нагрузке при старении.
- Низкая стоимость, двухлетняя гарантия.
Выходные параметры
| Параметр | Значение |
|---|
| Выходное напряжение постоянного тока | 15 В |
| Диапазон регулировки выходного напряжения | 13,5–16,5 В |
| Номинальный выходной ток | 2 А |
| Диапазон выходного тока | 0–2 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум, максимум | 120 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Регулировка тока | −25%…3%; регулируется внутренним потенциометром SVR2 |
| Регулировка напряжения | Регулируется внутренним потенциометром SVR1 |
| Точность стабилизации по линии | ±1,0% |
| Точность стабилизации по нагрузке | ±2,0% |
| Диапазон напряжения для LED-работы | 3–15 В |
| Диапазон рабочего напряжения защиты от перенапряжения | 17,5–21 В |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–264 В переменного тока; 127–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| КПД, тип. | 82% |
| Потребляемый ток, тип. | 0,75 А при 115 В AC; 0,48 А при 230 В AC |
| Пусковой ток, тип. | 55 А, холодный старт, twidth=465 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| Максимум источников питания на автоматическом выключателе 16 А | 4 шт. для типа B; 8 шт. для типа C при 230 В AC |
Параметры защиты
| Функция защиты | Описание |
|---|
| Перегрузка по току | 95–110%; тип защиты — ограничение постоянного тока, восстановление автоматически после устранения неисправности |
| Перенапряжение | 5,75–6,75 В |
| Перенапряжение | 13–15 В |
| Перенапряжение | 13,8–16 В |
| Перенапряжение | 17,5–21 В |
| Перенапряжение | 28–32 В |
| Перенапряжение | 31–36,4 В |
| Перенапряжение | 54–60 В |
| Тип защиты | Отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные характеристики
| Параметр | Значение |
|---|
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| MTBF | 628,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электробезопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91 (кроме 48 В), IP64 approved; конструкция с учётом TUV EN60950-1 |
| Испытательное напряжение | Вход–выход: 3 кВ AC |
| Сопротивление изоляции | Вход–выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024, уровень light industry, критерий A |
Механические параметры
| Параметр | Значение |
|---|
| Габариты | 145 × 47 × 30 мм (Д × Ш × В) |
| Масса | 0,26 кг |
| Упаковка | 60 шт. / 16,6 кг / 1,25 CUFT |
Схема подключения и конструктив
Изделие имеет входные провода AC/L (коричневый) и AC/N (синий), выходные провода +V (красный) и −V (чёрный). Для исполнения с опциональным диммированием предусмотрены дополнительные провода DIM+ (синий) и DIM− (белый). Корпус полностью изолирован, пластиковый, с классом защиты IP64.
Диммирование
Опциональная функция регулирования выходного тока реализуется двумя способами:
- аналоговое управление 1,1–10 В постоянного тока, тип D;
- ШИМ-управление, тип P.
Частота ШИМ: 100 Гц – 3 кГц. При отсутствии сигнала на управляющих проводах, то есть при разомкнутой цепи между двумя управляющими проводами, блок работает как 0 В для типа D или как 0% заполнения для типа P, и выходной ток становится нулевым.
Графики и режимы работы
Кривая снижения мощности по температуре показывает работу при 100% нагрузке до 40 °C с последующим снижением до 50% на 60 °C в горизонтальной установке. Статическая характеристика по входному напряжению обеспечивает полный диапазон нагрузки в интервале 90–264 В AC.
Примечания
| № | Содержание |
|---|
| 1 | Все параметры, не оговорённые особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары проводов, оконеченной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установленный допуск, регулировку линии и регулировку нагрузки. |
| 4 | При пониженном входном напряжении может потребоваться снижение нагрузки; необходимо проверять статические характеристики. |
| 5 | Источник питания рассматривается как компонент, который будет работать в составе конечного оборудования. Поскольку на ЭМС влияет полная установка, изготовитель конечного изделия обязан повторно провести процедуру ЭМС для завершённой системы. |
| 6 | Время установки измеряется при первом холодном запуске. Повторное включение питания может увеличить время установки. |
| 7 | Ток постоянного режима работы регулируется в пределах диапазона указанного напряжения; следует проверять допустимый режим для конкретного светодиодного приложения. |
| 8 | Источник питания может быть непригоден для светодиодных приложений в некоторых странах; перед применением необходимо проверить местные нормы. |
