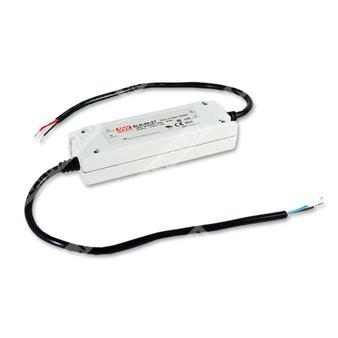

ELN-30-24
ELN-30-24 - источник питания постоянного тока 24 В, 30 Вт с регулировкой тока, диммированием и защитами.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| ELN | Серия источников питания Mean Well ELN |
| 30 | Номинальная мощность 30 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Краткое описание
ELN-30-24 представляет собой импульсный источник питания постоянного тока для светодиодных и сходных нагрузок, рассчитанный на выход 24 В и мощность 30 Вт. Изделие поддерживает универсальный вход переменного/постоянного напряжения, встроенное ограничение тока, защиту от короткого замыкания, перегрузки по току и перенапряжения, а также опциональное диммирование.
Особенности
- Универсальный вход AC, полный диапазон.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты от перегрузки по току.
- Опциональная функция диммирования: 1,1–10 В DC (тип D) или PWM (тип P).
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс II по защите от поражения электрическим током, без FG.
- Класс B для светотехники.
- Подходит для светодиодного освещения и подвижных указателей.
- Испытание на 100% полную нагрузку.
Расшифровка основных параметров
| Параметр | Значение |
| Тип | Импульсный источник питания с одним выходом |
| Номинальная мощность | 30 Вт |
| Номинальное выходное напряжение | 24 В |
| Диапазон регулировки выходного напряжения | 21,6–26,4 В |
| Диапазон регулировки выходного тока | 0–1,25 А |
| Номинальный выходной ток | 1,25 А |
| Диапазон работы LED | 3–24 В |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Диапазон выходного напряжения | 3–24 В |
| Номинальный выходной ток | 1,25 А |
| Диапазон тока | 0–1,25 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 150 мВ пик-пик (max.) |
| Точность выходного напряжения | ±5,0% |
| Регулировка выходного напряжения | 21,6–26,4 В |
| Регулировка выходного тока | Диапазон уставки: -25% ... 3%; настраивается внутренним потенциометром SVR2 |
| Пусковой переходный процесс | 500 мс, 80 мс / 230 В AC; 1000 мс, 80 мс / 115 В AC при полной нагрузке |
| Время удержания | 50 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
| Диапазон сигнала LED | 3–24 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД (тип.) | 85% |
| Входной ток (тип.) | 0,75 А / 115 В AC; 0,48 А / 230 В AC |
| Пусковой ток (тип.) | 55 А, холодный старт, twidth = 465 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка по току | 95–110%; ограничение постоянного тока, восстановление автоматическое после устранения аварии |
| Перенапряжение | 28–32 В |
| Короткое замыкание | Отключение выходного напряжения; восстановление после повторного включения питания |
Функция
| Параметр | Значение |
| Диммирование | Опционально: 1,1–10 В DC или PWM-сигнал 100 Гц – 3 кГц |
Эксплуатация и среда
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность и конструктив
| Параметр | Значение |
| MTBF | 628,3 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габариты | 145 × 47 × 30 мм (Д × Ш × В) |
| Масса | 0,26 кг |
| Упаковка | 60 шт.; 16,6 кг; 1,25 CUFT |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry, критерий A |
Электробезопасность
| Параметр | Значение |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91, IP64 approved; конструкция по TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс защиты от поражения электрическим током | Класс II |
| Степень защиты корпуса | IP64 |
Примечания
1. Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
3. Допуск по напряжению включает установленный допуск, регулировку по линии и регулировку по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки; следует проверить статические характеристики для получения подробностей.
5. Источник питания рассматривается как компонент, который будет работать в составе конечного оборудования. Так как характеристики ЭМС зависят от полной установки, производитель конечного оборудования должен повторно квалифицировать систему на соответствие директиве ЭМС после монтажа.
6. Время установки измеряется при первом холодном запуске. Повторные включения/выключения источника питания могут увеличить время установки.
7. Непрерывный режим работы в пределах указанного диапазона выходного напряжения не гарантирует работоспособность светодиодной нагрузки без проверки её характеристик. Консультация по данной области применения требуется для светодиодных приложений.
8. Устройство может быть непригодно для светотехнических применений в некоторых странах. Требуется проверка применимости по местным нормативным требованиям.
Механические данные
Корпус: Case No.964A.
Входные провода: SVT 18AWG 2C × 320 ±20 мм.
Выходные провода: SVT 18AWG 2C × 320 ±20 мм.
Опциональный вывод диммирования: UL2464 18AWG 4C × 320 ±20 мм.
Схема соединений
Вход: AC/L — коричневый, AC/N — синий.
Выход: +V — красный, -V — чёрный.
Опциональное диммирование: DIM+ — синий, DIM- — белый.
Настройка выходных параметров
Регулировка выходного напряжения и тока выполняется после снятия верхней крышки с помощью внутренних потенциометров SVR1 и SVR2 согласно схеме:
- SVR1 — регулировка выходного напряжения.
- SVR2 — регулировка выходного тока.
