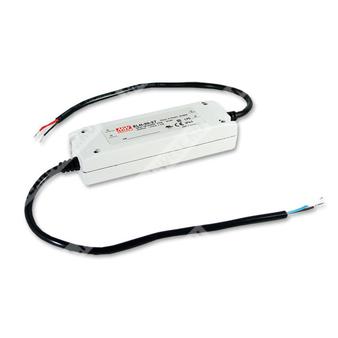

ELN-30-24D — импульсный источник питания постоянного тока 24 В мощностью 30 Вт с диммированием и ограничением тока.
Расшифровка партномера
| ELN | Серия источников питания Mean Well ELN |
| 30 | Номинальная мощность 30 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| D | Исполнение с аналоговым диммированием 1,1–10 В |
Назначение и особенности
ELN-30-24D — одноканальный импульсный источник питания для светодиодных и сходных по характеру нагрузок, обеспечивающий стабилизацию выходного напряжения и работу в режиме постоянного тока с регулировкой уровня через диммирующий вход. Изделие рассчитано на универсальный сетевой вход и предназначено для применений, где требуется компактный блок питания с защитами по короткому замыканию, перегрузке по току и перенапряжению.
- Универсальный вход переменного тока полного диапазона.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты.
- Опциональная функция диммирования: 1,1–10 В постоянного тока или ШИМ.
- Полностью изолированный пластиковый корпус с уровнем защиты IP64.
- Класс II по электробезопасности, без заземления FG.
- Подходит для светодиодного освещения и подвижных рекламных конструкций.
- Испытание на 100% полную нагрузку в режиме burn-in.
- Низкая стоимость, компактное исполнение.
Выходные параметры
| Постоянное выходное напряжение | 24 В |
| Диапазон регулировки выходного напряжения | 21,6–26,4 В |
| Номинальный выходной ток | 1,25 А |
| Диапазон выходного тока | 0–1,25 А |
| Номинальная выходная мощность | 30 Вт |
| Пульсации и шум | 150 мВ п-п, максимум |
| Допуск по выходному напряжению | ±5,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Диапазон регулировки тока | -25% до 3%; регулируется внутренним потенциометром SVR2 |
| Диапазон напряжения срабатывания защиты по перенапряжению | 28–32 В |
| Тип защиты по выходу | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
Входные параметры
| Диапазон входного напряжения | 90–264 В переменного тока; 127–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| КПД, тип. | 85% |
| Входной ток, тип. | 0,75 А при 115 В переменного тока; 0,48 А при 230 В переменного тока |
| Пусковой ток, тип. | 55 А при холодном старте, длительность импульса 465 мкс, измерение при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
| Время готовности, тип. | 500 мс, 80 мс при 230 В переменного тока; 1000 мс, 80 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания, тип. | 50 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
Диммирование
| Тип управления | 1,1–10 В постоянного тока или ШИМ |
| Диапазон сигнала управления | 1,1–10 В постоянного тока; ШИМ 100 Гц–3 кГц |
| Режимы исполнения | D-тип для 1,1–10 В; P-тип для ШИМ |
| Уровень выходного тока при отсутствии управляющего сигнала | 0 В для D-типa или 0% заполнения для P-типa; выходной ток равен нулю |
Защита, безопасность и ЭМС
| Защита от перегрузки по току | 95–110%; постоянное ограничение тока с автоматическим восстановлением |
| Защита от перенапряжения | 5,75–6,75 В; 11–13,5 В; 13,8–16 В; 17,5–21 В; 28–32 В; 31–36,4 В; 54–60 В — по вариантам серии |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: более 100 МОм при 500 В постоянного тока и 25 °C / 70% RH |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91, IP64 approved; конструкция соответствует TUV EN60950-1 |
| ЭМС, излучение | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| ЭМС, устойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024, уровень light industry, критерий A |
| Максимальное число БП на автомате 16 А | 4 шт. при автомате типа B; 8 шт. при автомате типа C при 230 В переменного тока |
Эксплуатационные условия
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| MTBF | 628,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические параметры
| Габариты | 145 × 47 × 30 мм |
| Масса | 0,26 кг |
| Упаковка | 60 шт.; 16,6 кг; 1,25 куб. фута |
| Исполнение корпуса | Полностью изолированный пластиковый корпус, IP64 |
Подключение и конструкция
| Входные провода | SVT 18AWG 2C × 320 ±20 мм |
| Выходные провода | SVT 18AWG 2C × 320 ±20 мм |
| Провода диммирования | UL2464 18AWG 4C |
| Регулировка выходного напряжения | Внутренний потенциометр SVR1 |
| Регулировка выходного тока | Внутренний потенциометр SVR2 |
Применение
- Светодиодное освещение.
- Подвижные рекламные конструкции.
- Системы, требующие диммирования 1,1–10 В или ШИМ.
- Компактные промышленные и светотехнические решения с питанием от сети переменного тока.
Примечания
| 1 | Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установленное значение, регулировку по линии и регулировку по нагрузке. |
| 4 | При низком входном напряжении может потребоваться дерейтинг; необходимо проверять статические характеристики для уточнения условий. |
| 5 | Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования; совместимость ЭМС зависит от итоговой установки. |
| 6 | Время готовности измеряется при первом холодном включении. Повторные включения могут приводить к увеличению этого времени. |
| 7 | Режим постоянного тока регулируется в пределах, заданных таблицей характеристик. |
| 8 | Устройство может быть непригодно для применения в световых установках в отдельных странах; требуется проверка местных норм и правил. |
