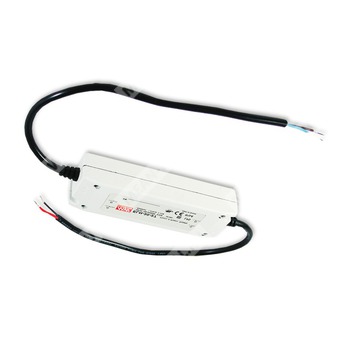

ELN-30-27 — источник питания постоянного тока мощностью 30 Вт с регулируемым выходом 27 В и функцией диммирования.
Расшифровка партномера
| Позиция | Значение |
| ELN | Серия Mean Well ELN — источник питания с постоянным током для LED-применений |
| 30 | Номинальная мощность 30 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Краткое назначение
Импульсный источник питания для светодиодных и других низковольтных нагрузок с постоянным током, регулируемым выходом и опциональным диммированием.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки по току и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты по току.
- Опциональная функция диммирования: 1,1–10 В постоянного тока или ШИМ-сигнал.
- Полностью изолированный пластиковый корпус с уровнем защиты IP64.
- Класс II по электробезопасности, без PE.
- Подходит для LED-освещения и подвижных знаков.
- Испытание на 100% полную нагрузку в течение burn-in.
- Низкая стоимость.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 27 В |
| Номинальный ток | 1,12 А |
| Диапазон тока | 0–1,12 А |
| Номинальная мощность | 30,24 Вт |
| Диапазон регулировки выходного напряжения | 24,3–29,7 В |
| Диапазон регулировки тока | от −25% до 3%; регулируется внутренним подстроечным резистором SVR2 |
| Пульсации и шум | 150 мВ п-п, максимум |
| Допуск по напряжению | ±5,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±2,0% |
| Напряжение срабатывания защиты от перенапряжения | 31–36,4 В |
| Напряжение работы светодиода | 3–5 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока; 127–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| КПД | 85% |
| Входной ток, тип. | 0,75 А при 115 В AC; 0,48 А при 230 В AC |
| Пусковой ток, тип. | 55 А, холодный старт, при 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
| Время запуска, тип. | 500 мс, 80 мс / 230 В AC; 1000 мс, 80 мс / 115 В AC при полной нагрузке |
| Время удержания, тип. | 50 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | 95–110% |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 5,75–6,75 В; 11–13,5 В; 13,8–16 В; 17,5–21 В; 28–32 В; 31–36,4 В; 54–60 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Функциональные параметры
| Параметр | Значение |
| Функция диммирования | Опционально |
| Сигнал управления диммированием | 1,1–10 В постоянного тока или ШИМ |
| Диапазон частоты ШИМ | 100 Гц – 3 кГц |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от −20 до +60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от −40 до +80 °C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91 (кроме 48 В), IP64 approved; конструкция соответствует TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry, критерий A |
Конструктивные данные
| Параметр | Значение |
| Габариты | 145 × 47 × 30 мм |
| Масса | 0,26 кг |
| Упаковка | 60 шт.; 16,6 кг; 1,25 CUFT |
| MTBF | 628,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг. Необходимо проверять статические характеристики для получения дополнительных данных.
- Источник питания рассматривается как компонент, который будет работать в составе конечного оборудования. ЭМС на итоговую систему может влиять способ установки, поэтому производитель конечного оборудования должен повторно квалифицировать ЭМС всей установки.
- Время запуска измеряется при первом холодном включении. При повторном включении после короткого перерыва оно может быть больше.
- Постоянный токовой режим подходит для LED-применений с указанным диапазоном выходного напряжения. Проверка совместимости с конкретной нагрузкой обязательна.
- Устройство может быть непригодно для применения в условиях осветительных систем в ряде стран; необходимо проверять соответствие местным требованиям.
Схема подключения и регулировка
Выходные провода: +V (красный), -V (черный).
Опциональный вывод диммирования: DIM+ (синий), DIM- (белый).
Регулировка выходного напряжения и тока выполняется после снятия верхней крышки посредством подстроечных резисторов SVR1 и SVR2.
