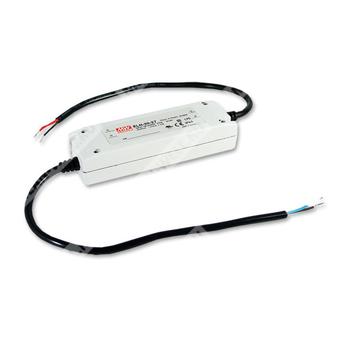

ELN-30-48 - источник питания 48 В, 30 Вт, с диммированием и защитами от КЗ, перегрузки и перенапряжения.
Назначение и краткое описание
ELN-30-48 — импульсный источник питания постоянного тока серии ELN-30, предназначенный для питания светодиодных и других нагрузок, требующих стабилизированного выхода 48 В и мощности до 30 Вт. Изделие поддерживает универсальный вход переменного тока, встроенное ограничение тока, защиту по короткому замыканию, перегрузке и перенапряжению, а также опциональное диммирование.
Расшифровка партномера
| Обозначение | Расшифровка |
| ELN | Серия источников питания Mean Well ELN |
| 30 | Номинальная мощность 30 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты по перегрузке.
- Опциональная функция диммирования: 1,1–10 В постоянного тока или PWM-сигнал.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс II по защите от поражения электрическим током, без защитного заземления.
- Подходит для светодиодного освещения и подвижной рекламной техники.
- 100% испытание на прогон под полной нагрузкой.
- Низкая стоимость.
Выход
| Параметр | Значение |
| Постоянное выходное напряжение | 48 В |
| Диапазон регулировки выходного напряжения | 43,2–52,8 В |
| Номинальный выходной ток | 0,63 А |
| Диапазон выходного тока | 0–0,63 А |
| Номинальная мощность | 30,24 Вт |
| Пульсации и шум, макс. | 250 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Регулировка напряжения | Внутренним потенциометром SVR1 |
| Регулировка тока | Внутренним потенциометром SVR2, примерно от -25% до +3% |
| Предел напряжения отключения по перенапряжению | 54–60 В |
| Время установления, нарастания | 1000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC при полной нагрузке |
| Время удержания | 16 мс / 115 В AC; 50 мс / 230 В AC при полной нагрузке |
| Напряжение на выходе для светодиодов | 3–48 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД, тип. | 87% |
| Входной ток, тип. | 0,75 А / 115 В AC; 0,48 А / 230 В AC |
| Пусковой ток, тип. | 55 А, cold start, at 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
Регулировочные и функциональные параметры
| Параметр | Значение |
| Способ диммирования | 1,1–10 В DC или PWM-сигнал |
| Диапазон частоты PWM | 100 Гц – 3 кГц |
| Опциональная функция диммирования | Есть |
| Схема ограничения тока | Постоянный ток, автоматическое восстановление после устранения неисправности |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | 95–110% |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление |
| Защита от перенапряжения | 54–60 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Защита от короткого замыкания | Есть |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, уровень light industry, критерий A |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надёжность, безопасность и изоляция
| Параметр | Значение |
| MTBF | 628,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91 (кроме 48 В), IP64 approved; конструкция по TUV EN60950-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс защиты | Класс II |
| Степень защиты корпуса | IP64 |
Габариты и упаковка
| Параметр | Значение |
| Габаритные размеры | 145 × 47 × 30 мм |
| Масса | 0,26 кг |
| Упаковка | 60 шт. / 16,6 кг / 1,25 CUFT |
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, длина провода 12", и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установленный допуск, регулировку по линии и регулировку по нагрузке. |
| 4 | Дерейтинг может потребоваться при пониженном входном напряжении. Следует проверить статические характеристики для получения подробных данных. |
| 5 | Источник питания рассматривается как компонент, предназначенный для применения совместно с конечным оборудованием. Поскольку на электромагнитную совместимость влияет полная установка, производитель конечного оборудования обязан повторно подтвердить соответствие требованиям EMC для всей установки. |
| 6 | Время установления измеряется при первом холодном пуске. Включение и выключение питания может привести к увеличению времени установления. |
| 7 | Ток на выходе задаётся режимом освещения на отдельных светодиодных приложениях. При необходимости следует проверять пригодность режима для конкретного применения. |
| 8 | Источник питания может быть непригоден для светодиодных приложений в некоторых странах. Необходимо проверить местные нормативные требования и ограничения по применению. |
