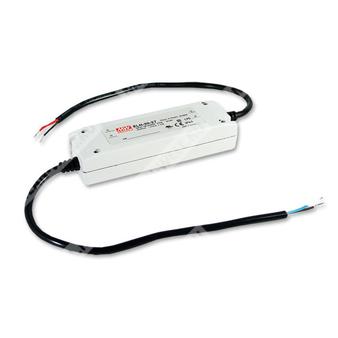

ELN-30-5 - компактный 30-ваттный источник питания для светодиодных систем с регулируемыми выходными параметрами.
Назначение: одноканальный источник питания со стабилизацией тока, предназначенный для питания светодиодных светильников и иных нагрузок, требующих регулируемого режима по напряжению и току.
Расшифровка партномера
| Позиция в обозначении | Значение |
| ELN | Серия источников питания Mean Well ELN |
| 30 | Номинальная мощность 30 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Краткое описание
ELN-30-5 — это 30-ваттный одноканальный импульсный источник питания с универсальным входом переменного тока, защитой от короткого замыкания, перегрузки по току и перенапряжения, а также с возможностью внешнего диммирования в вариантах 1,1–10 В пост. тока или ШИМ.
Особенности
- Универсальный вход переменного тока с широким диапазоном.
- Защита от короткого замыкания, перегрузки по току и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты по току.
- Дополнительная функция диммирования: 1,1–10 В пост. тока или ШИМ.
- Полностью изолированный пластиковый корпус с уровнем IP64.
- Класс II по электробезопасности, без защитного заземления.
- Подходит для светодиодного освещения и подвижной сигнальной аппаратуры.
- Испытание на 100% полной нагрузке по режиму burn-in.
- Низкая стоимость исполнения.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 5 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0–5 А |
| Номинальная мощность | 25 Вт |
| Диапазон регулировки выходного напряжения | 4,5–5,5 В |
| Диапазон регулировки тока | -25%...+3% от номинала; настройка внутренним потенциометром SVR2 |
| Пульсации и шум | 80 мВ п-п |
| Допуск выходного напряжения | ±5,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±2,0% |
| Напряжение срабатывания защиты от перенапряжения | 5,75–6,75 В |
| Время нарастания и установления | 500 мс, 80 мс при 230 В AC; 1000 мс, 80 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| КПД, тип. | 75% |
| Входной ток, тип. | 0,75 А при 115 В AC; 0,48 А при 230 В AC |
| Пусковой ток, тип. | 55 А, cold start, длительность импульса 465 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
| Максимальное число источников питания на автоматическом выключателе 16 А | 4 шт. для выключателя типа B; 8 шт. для выключателя типа C при 230 В AC |
Функция
| Параметр | Значение |
| Диммирование | 1,1–10 В DC или ШИМ-сигнал 100 Гц–3 кГц |
Защиты
| Параметр | Значение |
| Защита от перегрузки по току | 95–110%; тип защиты: ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 5,75–6,75 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Иммунитет | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024; уровень light industry, критерий A |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность хранения | -40…+80 °C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надежность и механика
| Параметр | Значение |
| MTBF | 628,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 145 × 47 × 30 мм (Д × Ш × В) |
| Масса | 0,26 кг |
| Упаковка | 60 шт.; 16,6 кг; 1,25 CUFT |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91, IP64 approved; конструкция в соответствии с TUV EN60950-1 |
| Испытательное напряжение | Вход/выход: 3 кВ AC |
| Сопротивление изоляции | Вход/выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
Подключение и исполнение
Блок оснащен входными проводами AC/L и AC/N, а также выходными проводами +V и -V. Для вариантов с диммированием дополнительно предусмотрены провода DIM+ и DIM-.
Корпус полностью изолирован, степень защиты указана как IP64.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц, с использованием витой пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ + 47 мкФ.
- Допуск включает установочный допуск, регулировку линии и регулировку нагрузки.
- При низком входном напряжении может потребоваться уменьшение нагрузки; следует проверять статические характеристики.
- Источник питания рассматривается как компонент, который будет установлен в составе конечного оборудования. Поскольку характеристики ЭМС зависят от всей установки, окончательное оборудование должно повторно подтверждать соответствие директивам ЭМС.
- Время установления измеряется при первом включении. Последующие циклы включения/выключения могут увеличивать время установления.
- Диапазон регулировки выходного тока зависит от используемого режима и следует проверять по характеристикам конкретного применения.
- Модуль может быть непригоден для светодиодных применений в некоторых странах; необходимо проверять соответствие требованиям местных органов.
