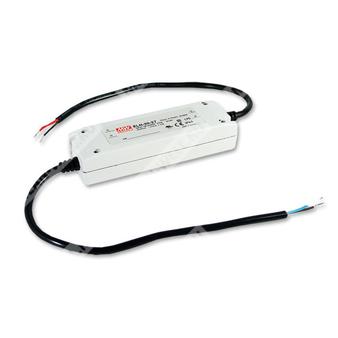

ELN-30-5P - 30-ваттный одновыходной импульсный источник питания с регулируемым выходом 5 В и ШИМ-диммированием.
Расшифровка партномера
| Позиция | Расшифровка |
| ELN | Серия источников питания Mean Well ELN |
| 30 | Номинальная мощность 30 Вт |
| 5 | Выходное напряжение 5 В |
| P | Вариант с управлением диммированием по ШИМ-сигналу |
Назначение и особенности
ELN-30-5P представляет собой компактный одновыходной источник питания для светодиодных и других приложений постоянного тока, требующих стабильного напряжения 5 В, функции ограничения тока и опционального диммирования. Устройство рассчитано на работу от универсальной сети переменного тока и поддерживает режимы управления яркостью через ШИМ.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки по току и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты по току.
- Опциональная функция диммирования: 1,1–10 В постоянного тока или ШИМ-сигнал.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс защиты II, без заземляющего вывода.
- Подходит для светодиодных источников света и подвижных рекламных конструкций.
- 100% испытание на режим полной нагрузки.
- Низкая стоимость.
- Одновыходное исполнение.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 5 В |
| Диапазон регулировки выходного напряжения | 4,5–5,5 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0–5 А |
| Номинальная мощность | 25 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск по напряжению | ±5,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, время нарастания | 500 мс, 80 мс / 230 В переменного тока; 1000 мс, 80 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 50 мс / 230 В переменного тока, 16 мс / 115 В переменного тока при полной нагрузке |
| Диапазон операции светодиодов | 3–5 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока; 127–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Типовой КПД | 75% |
| Типовой входной ток | 0,75 А / 115 В переменного тока; 0,48 А / 230 В переменного тока |
| Типовой пусковой ток | 55 А, холодный старт, twidth = 465 мкс, измерено при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | 0,25 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | 95–110% |
| Тип защиты от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 5,75–6,75 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения с последующим повторным включением для восстановления |
Управление
| Параметр | Значение |
| Функция диммирования | Опциональная |
| Типы управления | 1,1–10 В постоянного тока или ШИМ-сигнал |
| Диапазон частоты ШИМ | 100 Гц – 3 кГц |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20...+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2 G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91 (кроме 48 В), IP64, проектирование по TUV EN60950-1 |
| Напряжение изоляции | I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55024; уровень light industry, критерий A |
| Максимальное число источников питания на автомате 16 А | 4 шт. при автомате типа B; 8 шт. при автомате типа C при 230 В переменного тока |
Прочее
| Параметр | Значение |
| MTBF | 628,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 145 × 47 × 30 мм |
| Масса | 0,26 кг |
| Упаковка | 60 шт.; 16,6 кг / 1,25 куб. фута |
Механические характеристики
Корпус выполнен в компактном исполнении с размерами 145 × 47 × 30 мм. Входные провода AC/L и AC/N выполнены проводом SVT 18AWG 2C, длина 320±20 мм. Выходные провода +V и -V также выполнены проводом SVT 18AWG 2C, длина 320±20 мм. Для версии с диммированием используется дополнительный кабель UL2464 18AWG 4C.
Доступна регулировка выходного напряжения и тока через внутренние подстроечные резисторы SVR1 и SVR2 после снятия верхней крышки.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по линии и по нагрузке.
- При низком входном напряжении может потребоваться увеличение времени установки; следует проверять статические характеристики для получения более подробных данных.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное изделие должно обеспечивать повторную проверку на соответствие требованиям ЭМС.
- Время установки измеряется при первом включении; при последующих включениях оно может увеличиваться.
- Диапазон регулировки выходного напряжения ограничен указанным диапазоном; рекомендуется проверять пригодность для конкретного применения с использованием напряжения 230 В переменного тока и условий нагрузки.
- Устройство может быть непригодно для светодиодных применений в некоторых странах; следует проверять требования местных органов власти.
