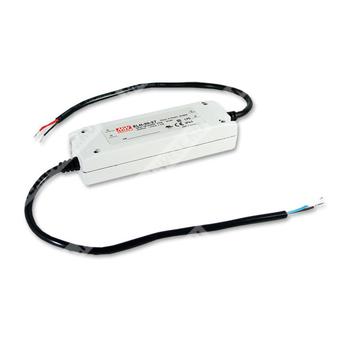

ELN-30-9 — одноканальный импульсный источник питания 30 Вт с выходом 9 В и функцией диммирования.
Назначение: источник питания постоянного напряжения для светодиодных и иных низковольтных нагрузок с режимом стабилизации тока и опциональным управлением яркостью.
Расшифровка партномера
| Позиция | Расшифровка |
| ELN | Серия источников питания Mean Well ELN |
| 30 | Номинальная мощность 30 Вт |
| 9 | Номинальное выходное напряжение 9 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки по току и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты от перегрузки по току.
- Опциональная функция диммирования: 1,1–10 В постоянного тока или ШИМ-сигнал.
- Полностью изолированный пластиковый корпус с уровнем защиты IP64.
- Класс защиты II, без PE.
- Класс силового устройства: Class 2.
- Подходит для светодиодного освещения и подвижной сигнальной аппаратуры.
- Испытание на 100% полную нагрузку при прогреве.
- Низкая стоимость.
Выход
| Параметр | Значение |
| Выходное постоянное напряжение | 9 В |
| Диапазон регулировки напряжения | 8,7–10,5 В |
| Диапазон регулировки тока | 0–3,4 А |
| Номинальный ток | 3,4 А |
| Номинальная мощность | 30,6 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск по выходному напряжению | ±5,0% |
| Регулировка напряжения | Внутренний подстроечный резистор SVR1 |
| Регулировка тока | Внутренний подстроечный резистор SVR2 |
| Напряжение включения светодиодов | 3–5 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока / 127–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| КПД тип. | 80% |
| Потребляемый ток тип. | 0,75 А при 115 В переменного тока / 0,48 А при 230 В переменного тока |
| Пусковой ток тип. | 55 А, холодный старт, twidth = 465 мкс, измерение при 50% Ipeak, 230 В переменного тока |
| Ток утечки | 0,25 мА / 240 В переменного тока |
Динамические характеристики
| Параметр | Значение |
| Время установки, нарастания | 1000 мс, 80 мс / 115 В переменного тока при полной нагрузке |
| Время установки, нарастания | 500 мс, 80 мс / 230 В переменного тока при полной нагрузке |
| Время удержания | 16 мс / 115 В переменного тока; 50 мс / 230 В переменного тока при полной нагрузке |
| Регулировка линии | ±1,0% |
| Регулировка нагрузки | ±2,0% |
Защиты
| Параметр | Значение |
| Защита от перегрузки по току | 95–110% от номинала; тип: ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 11–13,5 В |
| Тип защиты от перенапряжения | Выходное напряжение отключается, восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибростойкость | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Режим диммирования | 1,1–10 В постоянного тока или ШИМ-сигнал 100 Гц–3 кГц |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91 (кроме 48 В), IP64 approved; конструкция по TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry, критерий A |
Габаритные и логистические данные
| Параметр | Значение |
| Габариты | 145 × 47 × 30 мм |
| Масса | 0,26 кг |
| Упаковка | 60 шт.; 16,6 кг; 1,25 CUFT |
| MTBF | 628,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Подключение и конструкция
| Параметр | Значение |
| Входные провода | SVT 18AWG 2C × 320 ±20 мм |
| Выходные провода | SVT 18AWG 2C × 320 ±20 мм |
| Провода диммирования | UL2464 18AWG 4C |
| Монтажные отверстия | 2 × R2,25 |
| Исполнение корпуса | Полностью изолированный пластиковый корпус, IP64 |
| Класс изоляции | Class II |
| Класс силового устройства | Class 2 power unit |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование линии и регулирование нагрузки.
- При низком входном напряжении может потребоваться дерейтинг; необходимо проверять статические характеристики для подробностей.
- Источник питания рассматривается как компонент для встраивания в конечное изделие; ЭМС-поведение зависит от правильности монтажа и комплекса конечного оборудования.
- Время установки измеряется при первом холодном запуске; включение/выключение питания может увеличить это время.
- Для стабильной работы со светодиодами выходной ток не должен превышать рабочий диапазон, соответствующий применению.
- Устройство может быть непригодно для некоторых световых применений в отдельных странах; требуется проверка по месту применения.
