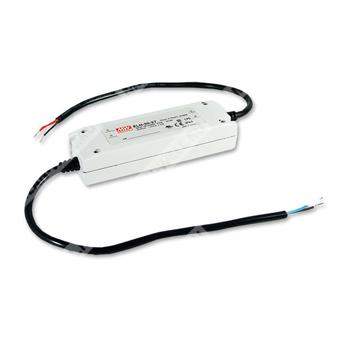

ELN-30-9P - 30-ваттный источник питания для светодиодных нагрузок с регулируемым выходом и диммированием.
ELN-30-9P — импульсный источник питания постоянного тока серии ELN-30, предназначенный для питания светодиодных нагрузок, где требуется стабилизированный выход 9 В, регулировка тока и опциональное диммирование по PWM или аналоговому сигналу 1,1–10 В.
Расшифровка партномера
| Позиция | Расшифровка |
| ELN | Серия источников питания Mean Well ELN |
| 30 | Номинальная мощность 30 Вт |
| 9 | Номинальное выходное напряжение 9 В |
| P | Исполнение с управлением яркостью по PWM-сигналу |
Краткое назначение и особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная защита от короткого замыкания, перегрузки по току и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенный ограничитель постоянного тока с настраиваемым уровнем защиты.
- Опциональная функция диммирования: 1,1–10 В постоянного тока (тип D) или PWM (тип P).
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс II без заземления.
- Подходит для светодиодного освещения и подвижной знаковой индикации.
- Испытание на 100% полной нагрузке.
Выход
| Параметр | Значение для ELN-30-9P |
| Выходное напряжение постоянного тока | 9 В |
| Диапазон регулировки выходного напряжения | 8,7 ~ 10,5 В |
| Номинальный ток | 3,4 А |
| Диапазон тока | 0 ~ 3,4 А |
| Номинальная мощность | 30,6 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск по напряжению | ±5,0% |
| Регулировка линии | ±1,0% |
| Регулировка нагрузки | ±2,0% |
| Диапазон напряжения для защиты от перенапряжения | 11 ~ 13,5 В |
| Настройка выходного напряжения | Внутренний потенциометр SVR1 |
| Настройка выходного тока | Внутренний потенциометр SVR2; -25% ~ 3% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД тип. | 80% |
| Входной ток тип. | 0,75 А при 115 В AC; 0,48 А при 230 В AC |
| Пусковой ток тип. | 55 А при холодном старте, twidth = 465 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
| Время готовности | 500 мс, 80 мс / 230 В AC; 1000 мс, 80 мс / 115 В AC при полной нагрузке |
| Время удержания | 50 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
| Максимум источников питания на автоматическом выключателе 16 А | 4 шт. при автомате типа B; 8 шт. при автомате типа C при 230 В AC |
Защита
| Параметр | Описание |
| Перегрузка по току | 95 ~ 110%; ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75 ~ 6,75 В; защита с отключением выходного напряжения, восстановление после повторного включения питания |
| Короткое замыкание | Защита: ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| MTBF | 628,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
ЭМС
| Параметр | Соответствие |
| Эмиссия | EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11; EN55024; уровень light industry, критерий A |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91, IP64 approved; конструкция по TUV EN60950-1 |
| Испытательное напряжение | Вход/выход: 3 кВ AC |
| Сопротивление изоляции | Вход/выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс защиты от поражения электрическим током | Class II |
| Степень защиты корпуса | IP64 |
Размеры и конструктивное исполнение
| Параметр | Значение |
| Габариты | 145 × 47 × 30 мм (Д × Ш × В) |
| Масса | 0,26 кг |
| Упаковка | 60 шт.; 16,6 кг; 1,25 CUFT |
Прочее
| Параметр | Значение |
| Серия | ELN-30 series |
| Частота преобразования | 60 кГц |
| Дополнительная функция | Диммирование |
| Типы диммирования | 1,1–10 В DC (тип D) или PWM (тип P) |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ / 47 мкФ.
3. Допуск включает установленные допуски, регулировку линии и регулировку нагрузки.
4. Снижение выходной мощности может потребоваться при низком входном напряжении. Следует проверять статические характеристики для более подробных данных.
5. Источник питания рассматривается как компонент, который будет работать в составе конечного оборудования. Поскольку ЭМС-работа зависит от всей системы, изготовитель конечного оборудования должен повторно квалифицировать ЭМС в составе конечного изделия.
6. Время готовности измерено при первом холодном запуске. Повторное включение/выключение питания может увеличить это время.
7. Диапазон постоянного тока в конкретном номинальном выходном напряжении может быть ограничен; следует проверять допустимую рабочую область светодиодной нагрузки.
8. Устройство может быть непригодно для светодиодных светильников и подвижных знаковых приложений в отдельных странах; требуется проверка местных норм и разрешений.
Характеристики для ELN-30-9P
| Параметр | Значение |
| Номинальное выходное напряжение | 9 В |
| Номинальная мощность | 30,6 Вт |
| Номинальный ток | 3,4 А |
| Диапазон регулировки напряжения | 8,7 ~ 10,5 В |
| Пульсации и шум | 100 мВ пик-пик |
| Ограничение тока | 0 ~ 3,4 А |
| Функция диммирования | PWM |
