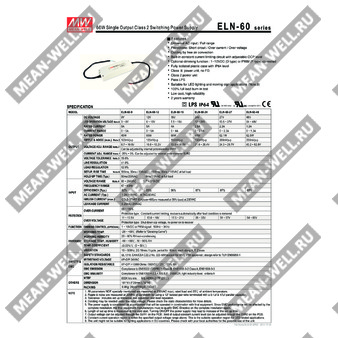

ELN-60-12D
снят с производства
ELN-60-12D - импульсный источник питания 60 Вт на 12 В с функцией диммирования и защитой по току и напряжению.
Назначение и краткое описание
ELN-60-12D — одноканальный импульсный источник питания класса 2 для светодиодных и иных нагрузок постоянного тока, рассчитанный на выходное напряжение 12 В и номинальную мощность 60 Вт. Модель выполнена в полностью изолированном пластиковом корпусе с защитой IP64 и поддерживает регулируемую стабилизацию напряжения, ограничение тока, а также опциональное диммирование сигналом 1–10 В DC или ШИМ.
Расшифровка партномера
| Позиция | Значение |
| ELN | Серия источников питания Mean Well ELN |
| 60 | Номинальная мощность 60 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| D | Исполнение с функцией диммирования 1–10 В DC или ШИМ |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки по току и перенапряжения.
- Охлаждение посредством свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с настраиваемым уровнем защиты.
- Опциональная функция диммирования: 1–10 В DC или ШИМ-сигнал.
- Полностью изолированный пластиковый корпус с классом защиты IP64.
- Класс II по защите от поражения электрическим током, без защитного проводника.
- Класс 2 по источнику питания.
- Подходит для светодиодного освещения и подвижных знаков.
- 100% испытание на полную нагрузку.
- Низкая стоимость и высокая надежность.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 12 В |
| Диапазон регулировки выходного напряжения | 6–12 В |
| Номинальный ток | 5 А |
| Диапазон выходного тока | 0–5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум, максимум | 120 мВ пик-пик |
| Допуск по напряжению | ±5,0% |
| Регулировка напряжения | От −25% до +3%, настройка внутренним потенциометром SVR1 |
| Регулировка тока | 0–100% от номинального тока, настройка внутренним потенциометром SVR2 |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, нарастания | 500 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
| Рабочее напряжение светодиодной нагрузки | 3–9 В |
| Точность/тип стабилизации | Постояннотоковое ограничение с автоматическим восстановлением после устранения неисправности |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| КПД, типовое значение | 82% |
| Входной ток, типовое значение | 1,2 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток, типовое значение | Холодный старт 60 А, длительность импульса 600 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
Регулирование диммирования
| Параметр | Значение |
| Тип управления | 1–10 В DC или ШИМ |
| Диапазон ШИМ | 100 Гц – 3 кГц |
| Режим без сигнала на управляющих проводах | 0 В для D-исполнения или 0% скважности для P-исполнения, выходной ток равен нулю |
| Логика управления 1–10 В | 0 В соответствует 0%, 1 В — 15%, 2 В — 20%, 3 В — 30%, 4 В — 40%, 5 В — 50%, 6 В — 60%, 7 В — 70%, 8 В — 80%, 9 В — 90%, 10 В — 100% |
| Логика управления ШИМ | 10% — 10%, 20% — 20%, 30% — 30%, 40% — 40%, 50% — 50%, 60% — 60%, 70% — 70%, 80% — 80%, 90% — 90%, 100% — 100% |
Защиты
| Параметр | Значение |
| Защита от перегрузки по току | 95–110%; тип: постоянное ограничение тока, автоматическое восстановление после снятия неисправности |
| Защита от перенапряжения | 13,8–16 В; тип: отключение выходного напряжения с последующим перезапуском питания для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Надежность и ресурс
| Параметр | Значение |
| MTBF | 603 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91; IP64 approved; конструкция по TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Помехоустойчивость ЭМС | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry, критерий A |
Габаритные и монтажные данные
| Параметр | Значение |
| Размеры | 181 × 61,5 × 35 мм (Д × Ш × В) |
| Исполнение корпуса | Полностью изолированный пластиковый корпус с IP64 |
| Подключение входа | AC/L (коричневый), AC/N (синий) |
| Подключение выхода | +V (красный), −V (черный) |
| Провода входа | SVT 18AWG × 2C |
| Провода выхода | SVT 18AWG × 2C |
| Провода диммирования | UL2464 18AWG × 4C |
| Масса | 0,4 кг |
| Упаковка | 24 шт. / 11 кг / 0,75 куб. фута |
Сведения по исполнению и применению
Модель ELN-60-12D относится к серии ELN-60 и предназначена для применения в системах светодиодного освещения, а также в установках, где требуется регулируемый источник постоянного напряжения с функцией внешнего диммирования. Преобразователь рассчитан на работу в широком диапазоне сетевого питания, обеспечивает стабилизацию выходных параметров и содержит встроенные схемы защиты для штатной работы в промышленной и светотехнической аппаратуре.
Примечания
| № | Текст примечания |
| 1 | Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц полосой измерения с использованием витой пары длиной 12 дюймов, терминированной параллельно конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | Для корректной работы может потребоваться уменьшение выходного напряжения при пониженном входном напряжении. См. статические характеристики. |
| 5 | Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием. Поскольку на ЭМС влияет способ монтажа, окончательное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
| 6 | Время установки измеряется при первом холодном запуске. При повторных включениях оно может быть меньше. |
| 7 | Выходное напряжение может регулироваться потенциометром SVR1 на плате. Предел выходного тока может регулироваться потенциометром SVR2 на плате. |
| 8 | Диапазон рабочего напряжения светодиодной нагрузки подходит для светодиодных применений с учетом параметров конкретного светильника. |
| 9 | Изделие может быть непригодно для применения в осветительных установках в странах ЕС; перед использованием следует проверить местные нормативные требования. |
Характеристики по выбору модели ELN-60-12D
| Параметр | Значение для ELN-60-12D |
| Выходное напряжение | 12 В |
| Диапазон регулировки напряжения | 6–12 В |
| Номинальный ток | 5 А |
| Номинальная мощность | 60 Вт |
| Функция диммирования | Да, D-исполнение: 1–10 В DC |
