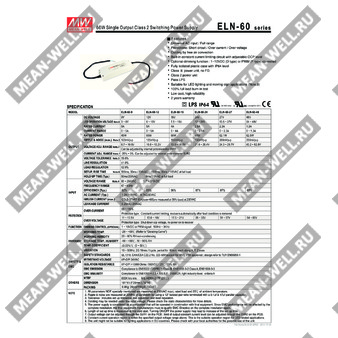

ELN-60-12P — импульсный источник питания 12 В с функцией PWM-диммирования и регулировкой выходных параметров.
Расшифровка партномера
| Позиция | Значение |
| ELN | Серия источников питания Mean Well ELN |
| 60 | Номинальная мощность 60 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| P | Исполнение с диммированием по PWM-сигналу |
Краткое описание
ELN-60-12P представляет собой одноканальный импульсный источник питания класса 2 мощностью 60 Вт для светодиодных и других нагрузок постоянного тока. Модель рассчитана на питание от универсальной сети переменного тока и поддерживает регулировку выходного тока и напряжения, а также внешнее управление яркостью по PWM-сигналу через изолированный узел диммирования.
Особенности
- Универсальный вход переменного тока в широком диапазоне.
- Встроенные защиты от короткого замыкания, перегрузки по току и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенный узел ограничения тока с регулируемым уровнем защиты по току.
- Опциональное диммирование по PWM-сигналу.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Соответствие классу II по защите от поражения электрическим током, без PE.
- Исполнение класса 2.
- Подходит для светодиодных светильников и подвижной световой аппаратуры.
- 100% контроль на режим burn-in.
- Низкая стоимость и высокая надёжность.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Диапазон работы по напряжению светодиодной нагрузки | 3 ~ 9 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0 ~ 5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 10,8 ~ 13,2 В |
| Диапазон регулировки выходного тока | 0 ~ 5 А, снизу до 3% от номинала; регулировка внутренним потенциометром SVR2 |
| Допуск выходного напряжения | ±5,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±2,0% |
| Время запуска, нарастания | 500 мс, 30 мс при 230 В переменного тока; 1500 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 50 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД | 82% |
| Входной ток | 1,2 А при 115 В переменного тока; 0,7 А при 230 В переменного тока |
| Пусковой ток | Холодный пуск 60 А, длительность импульса 600 мкс, измерение при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
| Максимальное число источников на автоматическом выключателе 16 А | 3 устройства при автомате типа B; 5 устройств при автомате типа C, при 230 В переменного тока |
Функции
| Параметр | Значение |
| Диммирование | 1 ~ 10 В постоянного тока или PWM-сигнал: 100 Гц ~ 3 кГц |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | Режим постоянного ограничения тока, автоматическое восстановление после устранения неисправности |
| Уровень защиты от перенапряжения | 11 ~ 13,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
Экологические параметры
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C, с учётом кривой дерейтинга |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91, кроме версии на 48 В; одобрение IP64; проектирование по TUV EN60950-1 |
| Испытательное напряжение | Вход - выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход - выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень для лёгкой промышленности, критерий A |
Прочее
| Параметр | Значение |
| MTBF | 603 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 181 × 61,5 × 35 мм |
| Масса | 0,4 кг |
| Упаковка | 24 шт. / 11 кг / 0,75 куб. фута |
Механические данные
Корпус: 960A. Единицы измерения: мм.
| Параметр | Значение |
| Длина корпуса | 181 мм |
| Ширина корпуса | 61,5 мм |
| Высота корпуса | 35 мм |
| Выводы входа переменного тока | 300 ±20 мм, SVT 18AWG 2C |
| Выводы выхода постоянного тока | 300 ±20 мм, SVT 18AWG 2C |
| Выводы диммирования | UL2464 18AWG 4C, для исполнения с опциональным диммированием |
| Контроль регулировок | Выходное напряжение и ток регулируются внутренними потенциометрами SVR1 и SVR2 после снятия верхней крышки |
Кривая дерейтинга
При температуре окружающей среды до 45 °C допускается работа с полной нагрузкой; далее допустимая нагрузка снижается до 50% при 60 °C.
При входном напряжении 90 ~ 264 В переменного тока устройство сохраняет 100% нагрузки в рабочем диапазоне, а при понижении входного напряжения ниже области полной нагрузки требуется снижение нагрузки согласно статической характеристике.
Описание диммирования
Исполнение ELN-60-12P относится к версии с PWM-управлением. При отсутствии сигнала на управляющих проводах, то есть при разомкнутой цепи между двумя управляющими проводами, источник работает как 0% duty и выходной ток равен нулю.
Диапазон частоты PWM-сигнала составляет 100 Гц ~ 3 кГц. Управление реализуется через отдельные провода DIM+ и DIM-.
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц при использовании витой пары длиной 12 дюймов, терминованной параллельно конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулировку линии и регулировку нагрузки.
- Дерейтинг может потребоваться при низком входном напряжении.
- Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования; ЭМС зависит от конфигурации конечного изделия.
- Время настройки измеряется при первом включении холодного состояния.
- Выходное напряжение регулируется потенциометром SVR1 на печатной плате; предел выходного постоянного тока регулируется потенциометром SVR2.
- Постоянный ток должен находиться в пределах указанного диапазона выходного напряжения.
- Режим постоянного тока подходит для светодиодных и подвижных световых применений.
- Устройство может быть не пригодно для применения в светильниках в странах Европейского союза; следует проверить требования местных органов власти.
