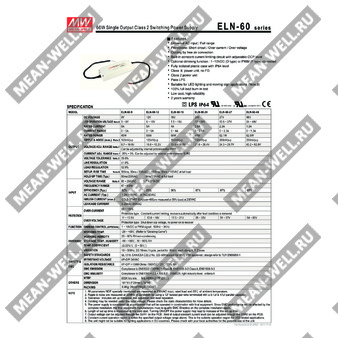

ELN-60-24 — импульсный источник питания 24 В, 2.5 А, 60 Вт с ограничением тока и опциональным диммированием.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| ELN | Серия источников питания ELN |
| 60 | Номинальная мощность 60 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Краткое назначение
Источник питания серии ELN-60 для светодиодных и других нагрузок постоянного тока с выходом 24 В и режимом ограничения тока.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Защита от короткого замыкания, перегрузки по току и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты от перегрузки по току.
- Опциональная функция диммирования: 1–10 В постоянного тока или ШИМ-сигнал.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс II по электробезопасности, без заземляющего контакта.
- Класс 2 по выходным характеристикам.
- Соответствие требованиям LPS.
- Подходит для светодиодного освещения и подвижных рекламных установок.
- Испытание на 100% длительном режиме burn-in.
- Низкая стоимость, высокая надёжность.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Диапазон регулировки напряжения | 21.6–26.4 В |
| Диапазон регулировки тока | 0–2.5 А |
| Номинальный ток | 2.5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск выходного напряжения | ±5.0% |
| Регулировка по линии | ±1.0% |
| Регулировка по нагрузке | ±2.0% |
| Время установки, время нарастания | 1500 мс, 30 мс / 115 В переменного тока при полной нагрузке; 500 мс, 30 мс / 230 В переменного тока при полной нагрузке |
| Время удержания | 16 мс / 115 В переменного тока; 50 мс / 230 В переменного тока |
| Диапазон напряжения LED-работы | 12–24 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока; 127–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Типичный КПД | 87% |
| Типичный входной ток | 1.2 А / 115 В переменного тока; 0.7 А / 230 В переменного тока |
| Пусковой ток | Холодный старт 60 А, длительность импульса 600 мкс, измерено при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | 0.25 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | 95–110%; тип защиты — ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 28–32 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения |
Функции
| Параметр | Значение |
| Диммирование | Опционально |
| Сигнал управления | 1–10 В постоянного тока или ШИМ |
| Частота ШИМ | 100 Гц–3 кГц |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | –20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | –40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0.03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91, IP64 approved; конструкция по TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, уровень light industry, критерий A |
| Максимальное число БП на 16 А автомате | 3 шт. для автоматического выключателя типа B / 5 шт. для автоматического выключателя типа C при 230 В переменного тока |
Прочее
| Параметр | Значение |
| MTBF | 603 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 181 × 61.5 × 35 мм (Д × Ш × В) |
| Масса | 0.4 кг |
| Упаковка | 24 шт./11 кг/0.75 куб. фут |
Примечания
- Все параметры не специально указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, терминированной конденсатором 0.1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, регулировку по линии и регулировку по нагрузке.
- Требуется дополнительное снижение нагрузки в зависимости от входного напряжения. Подробности см. в графиках характеристик.
- Источник питания рассматривается как компонент, который будет эксплуатироваться совместно с конечным оборудованием. Поскольку характеристики ЭМС зависят от полной установки, производитель конечного оборудования должен повторно квалифицировать соответствие директиве ЭМС для всей установки.
- Время установки измеряется при первом включении в холодном состоянии. Повторное включение блока питания может увеличить это время.
- Выходное напряжение можно регулировать потенциометром SVR1 на плате, а уровень выходного постоянного тока — потенциометром SVR2 на плате.
- Диапазон выходного напряжения и тока может регулироваться только в пределах, указанных для данной модели.
- Постоянный режим тока находится в пределах указанного диапазона выходного напряжения и подходит для приложений, связанных со светодиодами.
