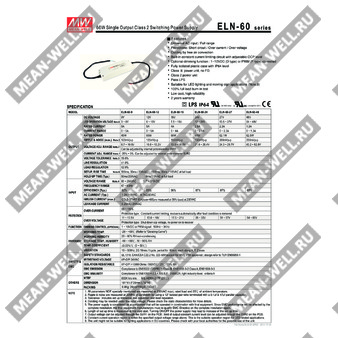

ELN-60-24D - источник питания постоянного тока 24 В, 60 Вт с регулируемым выходом и функцией диммирования.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| ELN | Серия источников питания Mean Well ELN |
| 60 | Номинальная мощность 60 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| D | Исполнение с функцией диммирования 1–10 В DC или PWM |
Назначение и особенности
ELN-60-24D представляет собой одноканальный импульсный источник питания класса 2 для светодиодных и иных нагрузок постоянного тока. Устройство рассчитано на питание от универсальной сети переменного или постоянного тока, имеет регулируемое выходное напряжение и ток, встроенную защиту от короткого замыкания, перегрузки по току и перенапряжения, а также опциональную функцию диммирования по сигналу 1–10 В DC или PWM.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита: короткое замыкание, перегрузка по току, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения тока с регулируемым уровнем защиты от перегрузки.
- Опциональная функция диммирования: 1–10 В DC (тип D) или PWM (тип P).
- Полностью изолированный пластиковый корпус с защитой IP64.
- Класс II без заземления.
- Класс 2.
- Соответствует требованиям LPS.
- Подходит для светодиодного освещения и подвижной сигнализации.
- Проведение 100% испытания на длительный прогон под нагрузкой.
- Низкая стоимость и высокая надежность.
Выход
| Номинальное выходное напряжение | 24 В |
| Диапазон настройки выходного напряжения | 21,6–26,4 В |
| Диапазон настройки выходного тока | 0–2,5 А |
| Номинальный ток | 2,5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±5,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±2,0% |
| Диапазон регулировки по внутреннему потенциометру | Выходное напряжение: через SVR1; выходной ток: через SVR2 |
| Режим ограничения тока | Схема постоянного ограничения тока, автоматическое восстановление после устранения неисправности |
Вход
| Диапазон входного напряжения | 90–264 В AC / 127–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| КПД тип. | 87% |
| Входной ток тип. | 1,2 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток тип. | Холодный старт 60 А, длительность импульса 600 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
Функция диммирования
| Тип управления | 1–10 В DC или PWM |
| Диапазон частоты PWM | 100 Гц – 3 кГц |
| Исполнение для ELN-60-24D | Тип D, управление 1–10 В DC |
| Поведение при обрыве цепи управления | Выходной ток становится нулевым |
Защита
| Защита от перегрузки по току | 95–110% номинала |
| Тип защиты от перегрузки | Стабилизация тока, автоматическое восстановление |
| Защита от перенапряжения | 28–32 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин на ось X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход–выход: 3 кВ AC |
| Сопротивление изоляции | Более 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие нормам
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91, IP64, проектирование по TUV EN60950-1 |
| ЭМС излучения | EN55032 (CISPR32) класс B, EN61000-3-2 класс A, EN61000-3-3 |
| ЭМС помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, уровень light industry, критерий A |
Надежность, размеры и упаковка
| MTBF | 603 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 181 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,4 кг |
| Упаковка | 24 шт. / 11 кг / 0,75 куб. фут. |
Механические данные
| Корпус | Полностью изолированный пластиковый корпус с IP64 |
| Подключение входа | AC/L (коричневый), AC/N (синий), провод SVT 18AWG × 2C, длина 300 ±20 мм |
| Подключение выхода | +V (красный), -V (черный), провод SVT 18AWG × 2C, длина 300 ±20 мм |
| Опциональное подключение диммирования | DIM+ (синий), DIM- (белый), провод UL2464 18AWG × 4C |
| Примечание по температуре корпуса | Tcase: максимальная температура корпуса |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, завершенного конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Для получения подробных характеристик по дерейтированию может потребоваться принудительное снижение нагрузки при определенных условиях.
- Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Поскольку на ЭМС влияет способ монтажа и конечная конфигурация системы, конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Время установки измеряется при первом включении холодного пуска.
- Выходное напряжение регулируется потенциометром SVR1 на плате, а уровень постоянного выходного тока — потенциометром SVR2 на плате.
- Постоянный режим тока находится в пределах указанного диапазона выходного напряжения.
- Устройство может быть непригодно для светотехнических применений в странах ЕС. Необходимо проверять возможность применения по требованиям местных органов.
