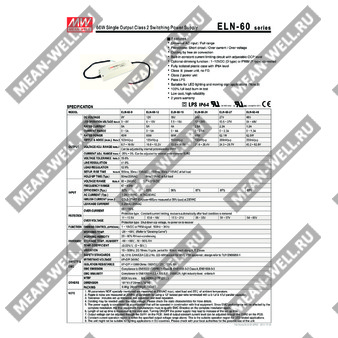

ELN-60-24P - импульсный источник питания 24 В, 2,5 А с функцией PWM/1–10 В диммирования.
Расшифровка партномера
| Позиция | Значение |
| ELN | Серия источников питания Mean Well ELN |
| 60 | Номинальная мощность 60 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| P | Вариант с входом управления яркостью PWM |
Назначение и особенности
ELN-60-24P — это однотактный импульсный источник питания постоянного тока для светодиодных и других нагрузок, требующих стабилизации тока и возможности регулирования уровня выходного тока. Устройство выполнено в полностью изолированном пластиковом корпусе со степенью защиты IP64, относится к классу II и предназначено для применений класса 2.
Особенности:
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки по току и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем OCP.
- Дополнительная функция диммирования: 1–10 ВDC или PWM-сигнал.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс II по защите, без FG.
- Класс 2 источник питания.
- Подходит для светодиодного освещения и подвижной сигнализации.
- 100% испытание на длительный прогон под полной нагрузкой.
- Низкая стоимость, высокая надежность.
Выход
| Номинальное выходное напряжение | 24 В |
| Диапазон регулировки выходного напряжения | 21,6 ~ 26,4 В |
| Диапазон регулировки выходного тока | 0 ~ 2,5 А |
| Номинальный выходной ток | 2,5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 150 мВ p-p |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Настройка выходного напряжения | Около -25% ~ 3%, внутренний подстроечный резистор SVR1 |
| Настройка выходного тока | Регулируется внутренним подстроечным резистором SVR2 |
| Срабатывание защиты от перенапряжения | 28 ~ 32 В |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
Вход
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД | 87% |
| Потребляемый ток | 1,2 А / 115 В AC; 0,7 А / 230 В AC |
| Пусковой ток | Холодный старт 60 А, длительность импульса 600 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| Максимум БП на автомат 16 А | 3 устройства (автомат типа B) / 5 устройств (автомат типа C) при 230 В AC |
Функция диммирования
| Тип управления | Дополнительный вход 1–10 В DC или PWM |
| Частота PWM | 100 Гц ~ 3 кГц |
| Принцип работы | Уровень выходного тока регулируется посредством функции диммирования |
| Состояние при разомкнутой цепи управления | 0 В (тип D) или 0% скважности (тип P), выходной ток равен нулю |
Эксплуатационные условия
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 минут по осям X, Y, Z |
Надежность и ресурсы
| MTBF | 603 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91, IP64 approved; конструкция по TUV EN60950-1 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024, уровень light industry, критерий A |
Габариты и масса
| Размеры | 181 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,4 кг |
| Упаковка | 24 шт. / 11 кг / 0,75 CUFT |
Примечания
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц, с помощью 12-дюймового витого провода, оконцованного параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установленный допуск, нестабильность по линии и по нагрузке. |
| 4 | Для подробностей см. характеристики снижения нагрузки. |
| 5 | Источник питания рассматривается как компонент, который будет работать совместно с конечным оборудованием. Так как на ЭМС влияет вся собранная система, конечный производитель должен повторно подтвердить соответствие ЭМС всей установки. |
| 6 | Время настройки измеряется при первом холодном запуске. При повторном включении после отключения питания время может быть больше. |
| 7 | Выходное напряжение можно регулировать подстроечным резистором SVR1 на плате. Предел регулировки выходного тока можно изменять подстроечным резистором SVR2 на плате. |
| 8 | Постоянный выходной ток в указанном диапазоне выходного напряжения является допустимым режимом работы для светодиодных применений. |
| 9 | Изделие может быть непригодно для светотехнических применений в странах ЕС. Перед использованием следует проверить требования местных органов власти. |
Описание конструкции
Источник питания выполнен в герметизированном пластиковом корпусе с выводами на проводах. Ввод сети осуществляется через провод AC/L и AC/N, выход — через провода +V и -V. Для исполнения с функцией диммирования предусмотрены дополнительные провода DIM+ и DIM-.
Внутри устройства реализованы входной EMI-фильтр, выпрямитель, узел преобразования мощности, фильтрация и обратная связь. Контроль перенапряжения и перегрузки по току выполнен встроенными защитными цепями. Регулировка выходного напряжения и ограничения выходного тока производится через SVR1 и SVR2 после снятия верхней крышки.
