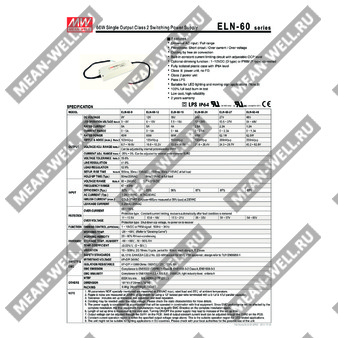

ELN-60-48 — источник питания постоянного тока 48 В мощностью 60 Вт с регулировкой выходных параметров и опциональным диммированием.
ELN-60-48 — импульсный источник питания постоянного тока класса 2 с одним выходом, предназначенный для питания светодиодных систем, сигнальных и других нагрузок, требующих стабилизированного напряжения 48 В и режима ограничения тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| ELN | Серия источников питания Mean Well |
| 60 | Номинальная мощность 60 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Краткое назначение
Импульсный AC/DC источник питания с одним выходом, постоянным токовым ограничением, защитой по короткому замыканию, перегрузке и перенапряжению, а также с возможностью внешнего диммирования.
Ключевые особенности
- Универсальный вход переменного тока в полном диапазоне.
- Защита от короткого замыкания, перегрузки по току и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты по перегрузке.
- Опциональное диммирование: 1–10 В DC или ШИМ-сигнал.
- Полностью изолированный пластиковый корпус с классом защиты IP64.
- Класс II по электробезопасности, без защитного заземления.
- Подходит для LED-освещения и подвижных обозначений.
- Полное испытание на 100% нагрузке при длительном прогоне.
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Диапазон регулировки выходного напряжения | 43,2 ~ 52,8 В |
| Номинальный ток | 1,3 А |
| Диапазон тока | 0 ~ 1,3 А |
| Номинальная мощность | 62,5 Вт |
| Пульсации и шум | 250 мВп-п |
| Допуск по выходному напряжению | ±5,0% |
| Регулировка выходного напряжения | Внутренний потенциометр SVR1 |
| Регулировка выходного тока | -25% ~ 3%, внутренний потенциометр SVR2 |
| Регулировка тока нагрузки | Встроенное ограничение постоянного тока |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установления, нарастания | 1500 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 115 В AC при полной нагрузке |
| Диапазон напряжения срабатывания защиты по перенапряжению | 54 ~ 60 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC, 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 88% тип. |
| Потребляемый ток | 1,2 А / 115 В AC; 0,7 А / 230 В AC |
| Пусковой ток | Холодный старт 60 А (ширина импульса 600 мкс, измерение при 50% Ipeak) при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| Максимальное число блоков на автомат 16 А | 3 шт. для автоматического выключателя типа B; 5 шт. для типа C при 230 В AC |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | 95 ~ 110%, тип защиты: постоянное ограничение тока, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | 54 ~ 60 В, тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания | Есть |
Функции
| Параметр | Значение |
| Диммирование | Опционально: 1 ~ 10 В DC или сигнал ШИМ |
| Диапазон частоты ШИМ | 100 Гц ~ 3 кГц |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91; IP64 approved; проектирование по TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: >100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, уровень light industry, критерий A |
Прочее
| Параметр | Значение |
| MTBF | 603 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габариты | 181 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,4 кг |
| Упаковка | 24 шт. / 11 кг / 0,75 CUFT |
Подключение и конструкция
| Параметр | Значение |
| Входные провода | SVT 18AWG × 2C |
| Выходные провода | SVT 18AWG × 2C |
| Провода диммирования | UL2464 18AWG × 4C |
| Корпус | Полностью изолированный пластиковый корпус |
| Класс защиты | IP64 |
| Класс электробезопасности | Класс II |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц полосы пропускания с использованием 12-дюймового витого провода, оконцованного параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает в себя допуск настройки, стабилизацию по линии и стабилизацию по нагрузке.
4. При установке может потребоваться снижение нагрузки; см. статические характеристики для подробностей.
5. Источник питания рассматривается как компонент, который будет работать совместно с конечным оборудованием. Так как на ЭМС влияет монтаж в составе конечного изделия, конечный изготовитель должен повторно подтвердить соответствие директиве EMC после установки в изделие.
6. Время установления измеряется при первом холодном запуске. Оно может увеличиваться при повторных включениях.
7. Выходное напряжение можно регулировать потенциометром SVR1 на плате; предел выходного постоянного тока регулируется потенциометром SVR2 на плате.
8. Диапазон выходного напряжения должен подходить для применяемого светодиодного оборудования.
9. Блок может быть непригоден для применения в приложениях световой рекламы в странах ЕС; перед применением необходимо проверить требования местных органов власти.
Расшифровка параметров по модели
| Параметр | ELN-60-48 |
| Серия | ELN-60 |
| Выходное напряжение | 48 В |
| Номинальная мощность | 60 Вт |
| Тип устройства | Одновыходной импульсный источник питания |
| Назначение | Питание LED-нагрузок и промышленной электронной аппаратуры |
