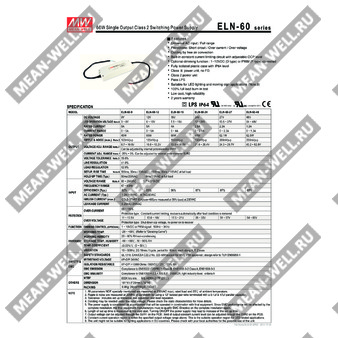

ELN-60-48D - герметичный импульсный источник питания 48 В, 1.3 А, 62.5 Вт с функцией диммирования.
Расшифровка партномера
| ELN | Серия импульсных источников питания Mean Well ELN |
| 60 | Номинальная мощность 60 Вт |
| 48 | Номинальное выходное напряжение 48 В |
| D | Исполнение с функцией диммирования 1–10 В постоянного тока или ШИМ |
Назначение и особенности
ELN-60-48D — одновыходовой импульсный источник питания класса 2 для светодиодных и иных нагрузок, требующих стабилизированного напряжения 48 В и регулирования выходного тока. Модель предназначена для работы в широком диапазоне сетевого питания, имеет герметичный пластиковый корпус со степенью защиты IP64 и допускает внешнее управление яркостью/током через сигнал 1–10 В или ШИМ.
Основные особенности
- Универсальный вход переменного тока во всем диапазоне.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение.
- Охлаждение естественной конвекцией воздуха.
- Встроенная схема ограничения постоянного тока с регулировкой уровня OCP.
- Опциональное диммирование: 1–10 В постоянного тока или ШИМ.
- Полная изоляция в пластиковом корпусе со степенью защиты IP64.
- Класс II по изоляции, без защитного заземления.
- Класс 2 по выходу.
- Подходит для светодиодного освещения и подвижных знаков.
- Полная нагрузка, прогон 100% burn-in.
- Низкая стоимость, высокая надежность.
Выход
| Номинальное выходное напряжение | 48 В |
| Диапазон регулировки выходного напряжения | 43.2 ~ 52.8 В |
| Номинальный выходной ток | 1.3 А |
| Диапазон выходного тока | 0 ~ 1.3 А |
| Номинальная мощность | 62.5 Вт |
| Пульсации и шум | 250 мВ p-p |
| Допуск по выходному напряжению | ±5.0% |
| Нестабильность по линии | ±1.0% |
| Нестабильность по нагрузке | ±2.0% |
| Время установки, время нарастания | 500 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC на полной нагрузке |
| Диапазон регулировки тока | 0 ~ 1.3 А |
| Регулировка напряжения | Внутренний потенциометр SVR1 |
| Регулировка тока | Внутренний потенциометр SVR2 |
| Напряжение работы светодиодов | 24 ~ 48 В |
Вход
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД тип. | 88% |
| Входной ток тип. | 1.2 А при 115 В AC; 0.7 А при 230 В AC |
| Пусковой ток тип. | Холодный пуск 60 А, длительность импульса 600 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0.25 мА / 240 В AC |
Защиты
| Защита от перегрузки по току | Тип: ограничение постоянного тока, автоматическое восстановление после снятия аварии |
| Уровень защиты от перегрузки | 95 ~ 110% |
| Защита от перенапряжения | Тип: отключение выходного напряжения, восстановление после повторного включения |
| Уровень перенапряжения | 54 ~ 60 В |
Функция диммирования
| Тип управления | 1 ~ 10 В DC или сигнал ШИМ |
| Диапазон частоты ШИМ | 100 Гц ~ 3 кГц |
| Принцип работы | Уровень выходного тока регулируется через цепь диммирования |
| Состояние при разомкнутой цепи управления | 0 В для D-исполнения или 0% скважности для P-исполнения, выходной ток равен нулю |
| Примечание по регулировке | Для варианта D: Lo = 0 В, Hi = 10 В. Для варианта P: скважность 0 ~ 100% |
Эксплуатационные условия
| Рабочая температура | -20 ~ +60 °C, с учетом кривой дерейтингa |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91, IP64 approved; проектирование по TUV EN60950-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Иммунитет ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, уровень light industry, критерий A |
Параметры надежности и габариты
| MTBF | 603 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 181 × 61.5 × 35 мм |
| Масса | 0.4 кг |
| Упаковка | 24 шт./11 кг/0.75 CUFT |
Прочее
| Максимальное число источников на автомате 16 А | 3 шт. для автоматического выключателя типа B; 5 шт. для типа C при 230 В AC |
| Степень защиты корпуса | IP64 |
| Класс изделия | Class 2 power unit |
| Класс изоляции | Class II |
Примечания
| 1 | Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, терминалированной параллельным конденсатором 0.1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке. |
| 4 | Снижение мощности может потребоваться при низком входном напряжении; см. статические характеристики. |
| 5 | Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием; ЭМС может зависеть от правильности установки и подключения. |
| 6 | Время установки измерено при первом включении холодного старта. |
| 7 | Выходное напряжение регулируется потенциометром SVR1 на плате, а уровень постоянного выходного тока — потенциометром SVR2 на плате. |
| 8 | Диапазон рабочего напряжения светодиодов зависит от конкретного применения. |
| 9 | Может быть непригоден для применения в светотехнике в странах ЕС; требуется проверка у местных органов власти перед применением. |
