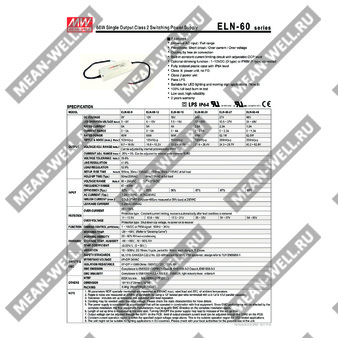

ELN-60-48P — герметичный импульсный источник питания 48 В постоянного тока для светодиодных и промышленных нагрузок.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| ELN | Серия источников питания Mean Well ELN |
| 60 | Номинальная мощность 60 Вт |
| 48 | Номинальное выходное напряжение 48 В |
| P | Исполнение с ШИМ-диммированием |
Краткое назначение и особенности
ELN-60-48P — одноканальный импульсный источник питания класса 2 с выходом 48 В постоянного тока, предназначенный для питания светодиодных систем и других нагрузок, требующих стабилизированного источника с функцией регулирования яркости.
Особенности:
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки по току и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения тока с регулируемым уровнем защиты по току.
- Опциональное диммирование 1–10 В постоянного тока или ШИМ-сигналом.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс II по электробезопасности, без заземляющего проводника.
- Соответствие требованиям для светодиодного освещения и подвижных/сигнальных применений.
- 100% испытание на полный нагрузочный режим.
- Низкая стоимость при высокой надёжности.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 48 В |
| Диапазон регулировки выходного напряжения | 43,2–52,8 В |
| Номинальный ток | 1,3 А |
| Диапазон тока | 0–1,3 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 250 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Регулировка напряжения | От -25% до +3%, внутренним подстроечным резистором SVR1 |
| Регулировка тока | От 0 до 95~110%, внутренним подстроечным резистором SVR2 |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±2,0% |
| Время установки, нарастания | 1500 мс, 30 мс / 115 В переменного тока; 500 мс, 30 мс / 230 В переменного тока при полной нагрузке |
| Время удержания | 16 мс / 115 В переменного тока; 50 мс / 230 В переменного тока |
| Рабочая область по току | Режим постоянного тока в пределах специфицированного диапазона выходного напряжения |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока; 127–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| КПД типовой | 88% |
| Потребляемый ток типовой | 1,2 А / 115 В переменного тока; 0,7 А / 230 В переменного тока |
| Пусковой ток типовой | Холодный старт 60 А, длительность импульса 600 мкс, измерено при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | 0,25 мА / 240 В переменного тока |
Функция диммирования
| Параметр | Значение |
| Тип управления | 1–10 В постоянного тока или ШИМ-сигнал |
| Диапазон частоты ШИМ | 100 Гц – 3 кГц |
| Примечание по режиму без сигнала | При разомкнутой цепи управления выходной ток соответствует 0 В для D-исполнения или 0% для P-исполнения, то есть выходной ток равен нулю |
| Модельное обозначение исполнения | P — ШИМ-регулирование |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | Тип: ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | Тип: отключение выходного напряжения, восстановление повторным включением питания |
| Уровень защиты от перенапряжения | 54–60 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91, IP64 approved; проектирование в соответствии с TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, уровень light industry, критерий A |
| Класс защиты | Класс II |
Прочее
| Параметр | Значение |
| MTBF | 603 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 181 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,4 кг |
| Упаковка | 24 шт. / 11 кг / 0,75 куб. фута |
Примечания
- Все параметры не указаны отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосой пропускания, с использованием 12-дюймового витого провода, оконцованного параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Дерейтинг может потребоваться при низком входном напряжении. См. статические характеристики для подробностей.
- Источник питания считается компонентом, который будет устанавливаться в составе конечного оборудования. Поскольку на ЭМС влияет полная установка, конечный производитель должен повторно квалифицировать ЭМС для полной системы.
- Время установки измеряется при первом включении холодного запуска. Повторное включение источника питания может увеличить время установки.
- Выходное напряжение можно регулировать подстроечным резистором SVR1 на плате; предел выходного постоянного тока можно регулировать SVR2 на плате.
- Ток постоянного режима находится в пределах указанного диапазона выходного напряжения. Это подходящий рабочий режим для применений, связанных со светодиодами.
- Устройство может быть непригодно для применений в области светодиодного освещения в странах ЕС. Необходимо проверить местные требования для предполагаемого использования.
