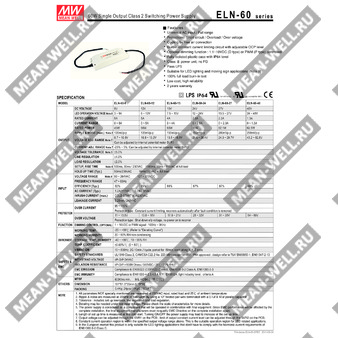

ELN-60-9 — одноканальный импульсный источник питания 9 В мощностью 60 Вт с регулируемым выходом и диммированием.
Расшифровка партномера
| Параметр | Значение |
| Серия | ELN |
| Номинальная мощность | 60 Вт |
| Номинальное выходное напряжение | 9 В |
| Тип изделия | Импульсный источник питания с одним выходом |
| Класс | Class 2 |
Краткое назначение
Источник питания серии ELN-60-9 предназначен для питания светодиодных и других нагрузок постоянного тока с возможностью регулировки выходного напряжения, ограничения тока и опционального диммирования.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки по току и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения тока с регулируемым уровнем защиты по перегрузке.
- Опциональная функция диммирования: 1–10 В DC (тип D) или ШИМ (тип P).
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс II по электробезопасности, без защитного заземления.
- Класс 2 источник питания.
- Подходит для светодиодного освещения и подвижных знаков.
- Проведено 100% испытание на полную нагрузку при включении.
- Низкая стоимость и высокая надежность.
Применение
Светодиодное освещение, движущиеся знаки и иные приложения, где требуется стабилизированный источник постоянного тока с возможностью регулировки выходных параметров.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 9 В |
| Диапазон регулировки выходного напряжения | 7,5…15 В |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0…4 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 120 мВп-п |
| Допуск по выходному напряжению | ±5,0% |
| Регулировка напряжения | от -25% до +3%, внутренняя подстроечная регулировка SVR1 |
| Регулировка тока | от 0% до 105%, внутренняя подстроечная регулировка SVR2 |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±2,0% |
| Время установления, нарастания | 500 мс, 30 мс при 230 ВAC; 1500 мс, 30 мс при 115 ВAC, при полной нагрузке |
| Время удержания | 50 мс при 230 ВAC; 16 мс при 115 ВAC, при полной нагрузке |
| Рабочее напряжение светодиодов | 3…9 В |
| Подстройка | Выходное напряжение и ток регулируются потенциометрами SVR1 и SVR2 на плате |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 ВAC; 127…370 ВDC |
| Диапазон частоты | 47…63 Гц |
| КПД | 85% |
| Потребляемый ток | 1,2 А / 115 ВAC; 0,7 А / 230 ВAC |
| Пусковой ток | 60 А холодный старт, длительность импульса 600 мкс, измерение при 50% Ipeak, при 230 ВAC |
| Ток утечки | 0,25 мА / 240 ВAC |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Уровень защиты по перегрузке | 95…110% |
| Защита от перенапряжения | 11,3…13,5 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения с последующим повторным включением питания для восстановления |
Диммирование
| Параметр | Значение |
| Тип управления | 1–10 В DC или сигнал ШИМ |
| Диапазон частоты ШИМ | 100 Гц…3 кГц |
| Схема управления | Опциональная |
| Примечание по управлению | При разомкнутой цепи управления источник работает как 0 В для типа D или 0% заполнения для типа P, при этом выходной ток равен нулю |
Окружающая среда
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91 (кроме 48 В), IP64, разработка по TUV EN60950-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВAC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, уровень light industry, критерий A |
Прочее
| Параметр | Значение |
| MTBF | 603 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 181 × 61,5 × 35 мм (Д × Ш × В) |
| Упаковка | 0,4 кг; 24 шт./11 кг/0,75 куб. фута |
| Максимальное число источников питания на автомате 16 А | 3 шт. для автомата типа B / 5 шт. для автомата типа C при 230 ВAC |
Примечания
| № | Содержание |
| 1 | Все параметры, не указанные специально, измеряются при 230 ВAC на входе, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц при помощи 12-дюймовой витой пары, терминатором является параллельный конденсатор 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, регулирование по линии и по нагрузке. |
| 4 | Требуется прогрев в течение не менее 1 часа перед измерением при старте с холодного состояния; иначе время запуска может быть больше. |
| 5 | Выходное напряжение можно подстроить потенциометром SVR1 на плате, а уровень ограничения выходного тока — потенциометром SVR2. |
| 6 | Рабочая область ограничения тока находится в диапазоне указанного выходного напряжения выше. |
| 7 | Источник может быть непригоден для применения с осветительными приборами в странах ЕС; следует проверить допустимость применения у местных органов власти. |
| 8 | Устройство полностью изолировано пластмассовым корпусом с уровнем IP64. |
| 9 | Устройство предназначено для светодиодного освещения и подвижных знаков. |
