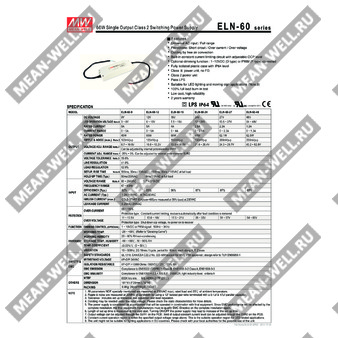

ELN-60-9D
ELN-60-9D - импульсный источник питания 60 Вт с выходом 9 В и функцией диммирования.
ELN-60-9D — одноканальный импульсный источник питания класса 2 для светодиодных и промышленных применений, с универсальным входом переменного тока, регулируемым выходным напряжением 9 В, встроенным ограничением тока и опциональным управлением яркостью.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | ELN | Серия Mean Well ELN |
| Мощность | 60 | Номинальная мощность 60 Вт |
| Выходное напряжение | 9 | Номинальное выходное напряжение 9 В |
| Исполнение | D | Исполнение с управлением диммированием 1–10 В постоянного тока или ШИМ |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки по току и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Встроенная схема ограничения постоянного тока с регулируемым уровнем защиты по току.
- Опциональная функция диммирования: 1–10 В постоянного тока или ШИМ-сигнал.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс II по защите, без FG.
- Класс 2 по питанию.
- Подходит для светодиодных и подвижных сигнальных применений.
- 100% испытание на прогон под полной нагрузкой.
- Низкая стоимость, высокая надежность.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 9 В |
| Диапазон регулировки выходного напряжения | 7,5–15 В |
| Номинальный ток | 5 А |
| Диапазон выходного тока | 0–5 А |
| Номинальная мощность | 45 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Диапазон регулировки тока | 0–5 А |
| Регулировка напряжения | С помощью внутреннего потенциометра SVR1 |
| Регулировка тока | С помощью внутреннего потенциометра SVR2 |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, время нарастания | 500 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Диапазон напряжения светодиодной нагрузки | 3–9 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД, тип. | 85% |
| Входной ток, тип. | 1,2 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт 60 А, длительность импульса 600 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | Тип: ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Уровень защиты по току | 95–110% |
| Защита от перенапряжения | Тип: отключение выходного напряжения с последующим повторным включением для восстановления |
| Порог защиты от перенапряжения | 11–13,5 В |
Функция диммирования
| Параметр | Значение |
| Тип управления | 1–10 В DC или ШИМ-сигнал |
| Диапазон частоты ШИМ | 100 Гц – 3 кГц |
| Принцип работы | При отсутствии сигнала на управляющих проводах выходной ток равен 0 В для D-исполнения или 0% скважности для P-исполнения, что приводит к нулевому выходному току |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310, CAN/CSA C22.2 No. 223-M91, кроме 48 В; IP64 approved; конструкция по TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3 |
| Иммунитет ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, уровень для light industry, критерий A |
Прочее
| Параметр | Значение |
| MTBF | 603 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 181 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,4 кг |
| Упаковка | 24 шт. / 11 кг / 0,75 куб. фута |
| Максимальное число блоков на автоматическом выключателе 16 А | 3 шт. (автомат типа B) / 5 шт. (автомат типа C) при 230 В AC |
Примечания
1. Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
4. Дерейтинг может потребоваться при низком входном напряжении. См. статические характеристики.
5. Источник питания рассматривается как компонент, который должен устанавливаться совместно с конечным оборудованием. Поскольку ЭМС зависит от всей установки, производитель конечного оборудования должен повторно подтвердить соответствие ЭМС всей системы.
6. Время установки измеряется при первом холодном запуске. Включение/выключение источника питания может увеличить время установки.
7. Выходное напряжение можно регулировать потенциометром SVR1 на плате, а предельный уровень выходного тока — потенциометром SVR2 на плате.
8. Режим постоянного тока находится в пределах указанного диапазона выходного напряжения. Это подходит для светодиодных приложений.
9. Блок может быть непригоден для применения в системах освещения на территории ЕС. Следует проверить применимые местные требования.
