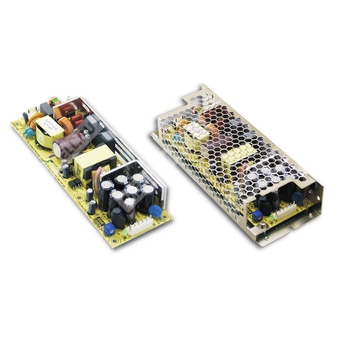

ELP-75-12 - компактный AC/DC источник питания 75 В с активной коррекцией коэффициента мощности и одним выходом.
Назначение: источник питания переменного/постоянного тока для промышленной и электронной аппаратуры с одним стабилизированным выходом 12 В.
Расшифровка партномера
| Позиция в обозначении | Значение |
| ELP | Серия источников питания с одним выходом и функцией коррекции коэффициента мощности |
| 75 | Номинальная мощность 75 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Ключевые особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 90%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт естественной конвекции воздуха.
- Низкопрофильное исполнение 1U.
- Светодиодная индикация наличия питания.
- Низкое потребление холостого хода менее 0.5 Вт.
Назначение и применение
Источник предназначен для применения в промышленной электронике, системах автоматизации, телекоммуникационном и измерительном оборудовании, а также в иной аппаратуре, требующей стабилизированного напряжения 12 В при питании от сети переменного тока широкого диапазона.
Выход
| Параметр | Значение |
| Постоянное выходное напряжение | 12 В |
| Номинальный выходной ток | 6.25 А |
| Диапазон выходного тока | 0 ~ 6.25 А |
| Номинальная мощность | 75 Вт |
| Пульсации и шум | 120 мВп-п |
| Диапазон регулировки выходного напряжения | 10.8 ~ 13.2 В |
| Нестабильность по сети | ±0.5% |
| Нестабильность по нагрузке | ±1.0% |
| Допуск выходного напряжения | ±2.0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0.95 при 230 В переменного тока, при полной нагрузке |
| КПД | 89% |
| Потребляемый ток | 1.8 А при 115 В переменного тока; 1 А при 230 В переменного тока |
| Пусковой ток | 60 А при 230 В переменного тока, холодный старт |
| Ток утечки | < 1 мА при 240 В переменного тока |
| Время запуска, время нарастания | 2500 мс, 50 мс при 115 В переменного тока; 2500 мс, 50 мс при 230 В переменного тока, при полной нагрузке |
| Время удержания | 20 мс при 115 В переменного тока; 20 мс при 230 В переменного тока, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 17.25 ~ 20.25 В; отключение выходного напряжения с последующим повторным включением для восстановления |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Снижение нагрузки | См. графики снижения нагрузки по температуре и по входному напряжению |
Требования безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, IEC62368-1, TP TC 004 |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0.5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032, CISPR32 Class B, EN61000-3-2, EN61000-3-3, TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024, уровень heavy industry, критерий A, TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты печатной платы | 175 × 60 × 27 мм |
| Габариты с опциональным корпусом | 195 × 68.5 × 33 мм |
| Исполнение | Один выход, низкопрофильное |
| Частота преобразования | 100 кГц |
Разъёмы и подключения
| Параметр | Значение |
| Входной разъём | JST B3P-VH или эквивалент |
| Назначение контактов входного разъёма | 1 — AC/L; 2 — нет вывода; 3 — AC/N |
| Выходной разъём | JST B6P-VH или эквивалент |
| Назначение контактов выходного разъёма | 1, 2, 3 — -V; 4, 5, 6 — +V |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 345.3 тыс. часов по MIL-HDBK-217F (25 °C) |
Упаковка
| Вариант | Масса, упаковка |
| Печатная плата | 0.25 кг; 48 шт. / 13 кг / 0.96 куб. фут |
| С опциональным корпусом | 0.54 кг; 25 шт. / 14.5 кг / 0.7 куб. фут |
Примечания
- Все параметры не указаны специально для входного напряжения 230 В переменного тока, номинальной нагрузки и температуры окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой скрученной пары проводов, подключённой с параллельными конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по сети и по нагрузке.
- Блок питания относится к компонентам, которые устанавливаются в конечное оборудование.
- Все испытания ЭМС выполнялись монтажом устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм; конечное оборудование должно быть дополнительно подтверждено на соответствие директивам ЭМС.
- 3.3 В, PF>0.92, 230 В переменного тока, при полной нагрузке; 5 В > 0.95/230 В переменного тока.
- Понижение мощности может потребоваться при работе на пониженном входном напряжении.
- Температура окружающей среды 3.5 °C на 1000 м при моделях с вентилятором и 5 °C на 1000 м при моделях без вентилятора для высот выше 2000 м.
