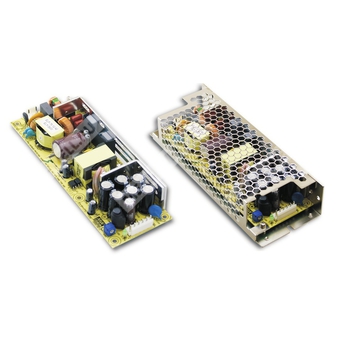

ELP-75-15 - импульсный источник питания AC/DC на 15 В с активным PFC и выходной мощностью 75 Вт.
Расшифровка партномера
| Обозначение | Расшифровка |
| ELP | Серия источников питания с одним выходом и функцией коррекции коэффициента мощности |
| 75 | Номинальная мощность серии: 75 Вт |
| 15 | Номинальное выходное напряжение: 15 В |
Краткое назначение
Источник питания предназначен для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 15 В для питания промышленной и электронной аппаратуры.
Особенности
- Универсальный вход переменного тока во всем диапазоне.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД — до 90%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Низкопрофильное исполнение.
- Светодиодная индикация наличия выходного напряжения.
- Потребление без нагрузки менее 0,5 Вт.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 15 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0…5 А |
| Номинальная мощность | 75 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 13,5…16,5 В |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 2500 мс, 50 мс при 115/230 В AC и полной нагрузке |
| Время удержания | 20 мс при 115/230 В AC и полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 89% |
| Потребляемый ток | 1 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC, холодный старт |
| Ток утечки | <1 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в режим hiccup с автоматическим восстановлением после устранения аварии |
| Перенапряжение | 17,25…20,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением питания для восстановления |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | −30…+70 °C (см. кривую снижения нагрузки) |
| Рабочая влажность | 20…90% RH без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, BS EN/IEC62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN/IEC, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11; EN55024, уровень heavy industry, критерий A, BS EN/IEC, EAC TP TC 020 |
MTBF
| Параметр | Значение |
| Наработка на отказ | 345,3 тыс. ч. по стандарту MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Исполнение печатной платы | 175 × 60 × 27 мм (Д × Ш × В) |
| Опциональный корпус | 195 × 68,5 × 33 мм (Д × Ш × В) |
| Охлаждение | Свободная конвекция воздуха |
| Частота преобразования | 100 кГц |
| Выходной разъём постоянного тока | JST B6P-VH или эквивалент |
| Входной разъём переменного тока | JST B3P-VH или эквивалент |
Упаковка
| Параметр | Значение |
| Масса изделия без корпуса | 0,25 кг |
| Упаковка для исполнения PCB | 48 шт.; 13 кг; 0,96 куб. фута |
| Масса изделия в опциональном корпусе | 0,54 кг |
| Упаковка для исполнения с корпусом | 25 шт.; 14,5 кг; 0,7 куб. фута |
Примечания
- Все параметры не указаны специально для входного напряжения 230 В AC, номинальной нагрузки и температуры окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, подключенной с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; все испытания по ЭМС выполнялись при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Для соблюдения директив по ЭМС см. раздел EMI testing of component power supplies на сайте производителя.
- Параметр 3,3 В PF: PF>0,92/230 В AC, PF>0,95/230 В AC.
- Снижение допустимой температуры окружающей среды: 3,5 °C на 1000 м при использовании моделей с вентиляторным охлаждением и 5 °C на 1000 м для моделей с естественной конвекцией при высоте эксплуатации более 2000 м (6500 ft).
