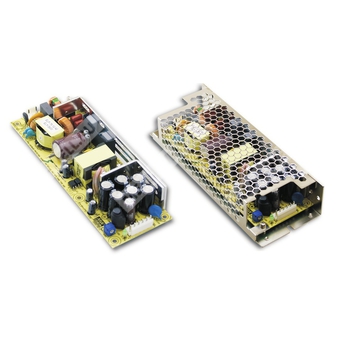

ELP-75-48 - импульсный источник питания 48 В для промышленной аппаратуры с активной коррекцией коэффициента мощности.
Назначение: AC/DC источник питания открытого исполнения для промышленной электроники, автоматизации и телекоммуникационного оборудования с одним выходом и функцией PFC.
Расшифровка партномера
| ELP | Серия источников питания Mean Well ELP |
| 75 | Номинальная мощность класса 75 Вт |
| 48 | Выходное напряжение 48 В |
Основные особенности
- Универсальный вход переменного тока в полном диапазоне.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Высокий КПД до 90%.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт естественной конвекции воздуха.
- Низкопрофильное исполнение 1U.
- Светодиодная индикация наличия питания.
- Потребление холостого хода менее 0,5 Вт.
Выходные параметры
| Постоянное выходное напряжение | 48 В |
| Номинальный выходной ток | 1,6 А |
| Диапазон выходного тока | 0 ~ 1,6 А |
| Номинальная мощность | 76,8 Вт |
| Пульсации и шум | 300 мВ п-п |
| Диапазон подстройки выходного напряжения | 43,2 ~ 52,8 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 2500 мс, 50 мс при 230 В AC |
| Время удержания | 20 мс при 230 В AC при полной нагрузке |
| Пусковые перенапряжения | 3,3 ~ 6,75 А |
| Допуск по напряжению | ±1,0% |
Входные параметры
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC на полной нагрузке |
| КПД | 90% |
| Потребляемый ток | 1 А / 230 В AC |
| Пусковой ток | 60 А при 230 В AC, холодный запуск |
| Ток утечки | < 1 мА / 240 В AC |
Защиты
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 53,3 ~ 64,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с восстановлением после повторного включения питания |
Эксплуатационные условия
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Дерейтинг по температуре | Снижение нагрузки при температуре окружающей среды выше 50 °C |
Стандарты безопасности и ЭМС
| Стандарты безопасности | UL62368-1, TUV EN62368-1, BS EN/EN62368-1, IEC62368-1, TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC
I/P-FG: 2 кВ AC
O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55024, уровень heavy industry, критерий A, EAC TP TC 020 |
Надёжность
| MTBF | 345,3 тыс. часов по MIL-HDBK-217F (25 °C) |
Габаритные размеры
| Плата | 175 × 60 × 27 мм (Д × Ш × В) |
| Опциональный корпус | 195 × 68,5 × 33 мм (Д × Ш × В) |
| Прочее | Низкопрофильное исполнение; предусмотрены варианты с дополнительным кожухом и L-кронштейном |
Упаковка
| Исполнение на плате | 0,25 кг; 48 шт. / 13 кг / 0,96 куб. фута |
| С опциональным корпусом | 0,54 кг; 25 шт. / 14,5 кг / 0,7 куб. фута |
Подключение
| Входной разъём | CN1: JST B3P-VH или эквивалент |
| Назначение выводов CN1 | 1 — AC/L
2 — нет вывода
3 — AC/N |
| Выходной разъём | CN2: JST B6P-VH или эквивалент |
| Назначение выводов CN2 | 1, 2, 3 — -V
4, 5, 6 — +V |
Дополнительные сведения
| Частота преобразования | 100 кГц |
| Охлаждение | Естественная конвекция воздуха |
| Конструкция | Одновыходный источник питания с функцией PFC |
Примечания
- Все параметры проверяются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого проводного соединения, зашунтированного конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установленные допуски, стабилизацию по сети и стабилизацию по нагрузке.
- Блок питания является компонентом, предназначенным для установки в конечное оборудование; все испытания ЭМС выполнены при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно повторно подтверждать соответствие директивам ЭМС при правильной интеграции источника питания.
- При необходимости соблюдения требований ЭМС рекомендуется обращаться к приведённым в документе указаниям по применению компонентов.
- Дерейтинг может потребоваться при пониженном входном напряжении. Для подробностей следует использовать кривую дерейтинга.
- При высоте эксплуатации выше 2000 м и до 5000 м температура окружающей среды должна снижаться на 3,5 °C на каждые 1000 м для моделей с вентиляторным охлаждением и на 5 °C на каждые 1000 м для моделей с охлаждением вентилятором.
Назначение по применению
Источник питания предназначен для систем промышленной автоматики, электронных модулей, средств управления, телекоммуникационного оборудования и других устройств, требующих стабилизированного напряжения 48 В постоянного тока.
