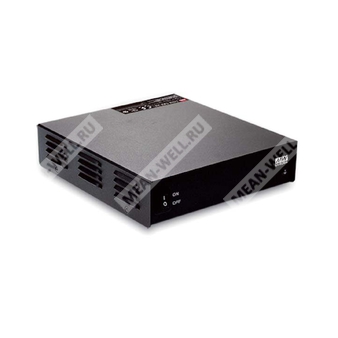

ENC-180-12 - программируемое настольное зарядное устройство AC/DC мощностью 180 Вт для 12 В аккумуляторных батарей с 3-стадийным алгоритмом зарядки.
Расшифровка партномера
ENC-180-12:
ENC — серия настольных зарядных устройств аккумуляторов (battery charger) с программируемыми кривыми заряда.
180 — номинальная мощность серии 180 Вт.
12 — номинальный класс выходного напряжения/АКБ: 12 В.
Назначение и поддерживаемые типы аккумуляторов
- Заряд свинцово-кислотных аккумуляторов: заливные (flooded), GEL, AGM.
- Заряд Li-ion аккумуляторов: литий-железо (lithium iron) и литий-марганец (lithium manganese).
- Встроенная 3-стадийная кривая зарядки (постоянный ток → постоянное напряжение → буферный режим).
- Выбор предустановленных кривых DIP-переключателем; кривая по умолчанию — программируемая.
- Компенсация температуры по NTC.
- Активная коррекция коэффициента мощности (PFC), универсальный вход AC.
- Пассивное охлаждение (конвекция), без вентилятора.
Выходные параметры (ENC-180-12)
| Номинальная мощность | 172,8 Вт |
| Ток заряда (постоянный ток, по умолчанию) | 12 А |
| Напряжение Boost (по умолчанию) | 14,4 В |
| Напряжение Float (по умолчанию) | 13,8 В |
| Диапазон программирования напряжений заряда (Boost/Float) | 9…15 В |
| Утечка тока со стороны батареи (тип.) | < 1 мА |
| Рекомендуемая ёмкость АКБ | 45…125 А·ч |
Входные параметры
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | >0,98 при 115 В AC; >0,95 при 230 В AC (при полной нагрузке) |
| КПД (тип.) | 91% |
| Входной ток (тип.) | 1,9 А при 115 В AC; 0,95 А при 230 В AC |
| Пусковой ток (тип.) | Cold start 70 А при 230 В AC |
| Ток утечки (сети) | < 3,5 мА / 240 В AC |
Алгоритм зарядки и индикация
3 стадии:
1) Постоянный ток (CC) → 2) Постоянное напряжение (CV, уровень Vboost) → 3) Буферный режим Float (уровень Vfloat).
Переход в Float соответствует снижению тока до 10% CC (по графику).
| Индикация LED (передняя панель) | Значение |
| Оранжевый | Заряд (стадия 1 или стадия 2) |
| Зелёный | Float (стадия 3) |
Предустановленные кривые заряда (выбор DIP), модель 12 В
| Режим |
CC |
Vboost |
Vfloat |
| По умолчанию, программируемый | 12 А | 14,4 В | 13,8 В |
| Предустановленный, GEL | 12 А | 14,0 В | 13,6 В |
| Предустановленный, flooded | 12 А | 14,2 В | 13,4 В |
| Предустановленный, AGM | 12 А | 14,5 В | 13,5 В |
Защиты и функциональная безопасность
| Короткое замыкание | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | Отключение и фиксация (latch-off) по выходному напряжению; восстановление после повторного включения питания |
| Диапазон срабатывания защиты по перенапряжению | 15,5…18,2 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Обратная полярность батареи | Внутренний предохранитель |
| Температурная компенсация | NTC |
Электрическая прочность изоляции
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-PE: 2 кВ AC; выход-PE: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-PE, выход-PE) |
ЭМС (соответствие и уровни испытаний)
| Устойчивость (иммунитет) | Уровень |
| ESD | Level 3, 8 кВ (воздух); Level 2, 4 кВ (контакт) |
| Радиополе | Level 2, 3 В/м |
| EFT/Burst | Level 2, 1 кВ |
| Surge | Level 2, 1 кВ (линия-линия); Level 3, 2 кВ (линия-земля) |
| Проводимые помехи (иммунитет) | Level 2, 3 Вrms |
| Магнитное поле | Level 1, 1 А/м |
| Провалы/прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Эмиссия | Класс/примечание |
| Проводимые помехи | Class B |
| Излучаемые помехи | Class B |
| Гармонические составляющие тока | — |
| Фликер | — |
Условия эксплуатации и надёжность
| Рабочая температура | -30…+70 °C (с учётом кривой снижения мощности) |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+85 °C; 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X,Y,Z |
| MTBF | 1445,6 тыс. ч (мин.) Telcordia SR-332; 155,9 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Механические параметры и подключения
| Габариты (Д×Ш×В) | 192×178×45,5 мм |
| Масса | 1,15 кг |
Силовой клеммник TB1 (выход на АКБ):
| Контакты | Назначение |
| 1, 2 | +V |
| 3, 4 | -V |
Рекомендации по проводам для TB1:
сечение 0,5…4,0 мм² (12…20 AWG), длина зачистки 9 мм, момент затяжки 4,0 lb-in (0,4…0,5 Н·м).
Разъём CN31 (программирование/NTC):
| Контакт | Назначение |
| 1 | Prog +3,3 В |
| 2 | Prog GND |
| 3 | Prog RX |
| 4 | Prog TX |
| 5 | RTH+ |
| 6 | RTH- |
DIP-переключатель (выбор кривой):
| DIP1 | DIP2 | Режим |
| OFF | OFF | По умолчанию, программируемый |
| ON | OFF | Предустановленный, GEL |
| OFF | ON | Предустановленный, flooded |
| ON | ON | Предустановленный, AGM |
Примечания
- Для аккумуляторов с отличающимися требованиями может потребоваться изменение параметров зарядного устройства; требуется согласование с производителем АКБ и MEAN WELL.
- Параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Диапазон 9…15 В относится к программированию Vboost/Vfloat с использованием программатора SBP-001.
- Рекомендованный диапазон ёмкости АКБ приведён как ориентир; учитывать ограничения максимального тока заряда по данным производителя АКБ.
- При низких входных напряжениях может требоваться снижение мощности; ориентироваться по кривой дерейтинга.
- Защита от КЗ нормируется для случая, когда короткое замыкание возникает после включения зарядного устройства.
- Реализована динамическая защита от перенапряжения под управлением MCU: около 115% от Vboost на стадиях CC/CV и около 115% от Vfloat на стадии Float.
- Зарядное устройство рассматривается как самостоятельный модуль; конечное изделие должно повторно подтвердить соответствие требованиям по ЭМС системы в целом.
- Дерейтинг по высоте: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте более 2000 м (6500 ft).
