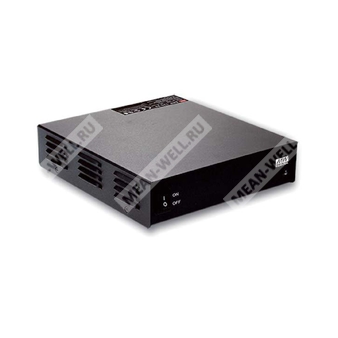

ENP-120-12 - настольный AC/DC источник питания 13,8 В / 8,7 А мощностью 120 Вт для питания промышленной и телекоммуникационной аппаратуры.
Расшифровка партномера
- ENP — серия настольных источников питания.
- 120 — номинальная выходная мощность 120 Вт.
- 12 — номинальное выходное напряжение (модель ENP-120-12 с выходом 13,8 В).
Назначение и общие сведения
ENP-120-12 — источник питания настольного исполнения (desktop type) с универсальным входом переменного тока и активной коррекцией коэффициента мощности (Active PFC).
Охлаждение — безвентиляторное, за счёт естественной конвекции. Предусмотрена работа в диапазоне температур окружающей среды от -30 до +70°C (с учётом снижения допустимой нагрузки по кривой).
Ключевые особенности
- Универсальный вход AC / полный диапазон.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Класс энергоэффективности: Level VI.
- Потребление без нагрузки: <0,15 Вт.
- Пиковая нагрузочная способность: 125%.
- Охлаждение: без вентилятора, свободная конвекция.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
Выходные параметры (DC)
| Параметр | Значение |
| Выходное напряжение | 13,8 В |
| Номинальный ток | 8,7 А |
| Диапазон тока | 0…8,7 А |
| Диапазон регулировки напряжения | 11,5…15 В |
| Номинальная мощность | 120 Вт |
| Пиковый ток (до 3 с) | 10,9 А |
| Пиковая мощность (до 3 с) | 148,5 Вт |
| Пульсации и шум (макс.) | 150 мВп-п |
| Допуск по напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Время запуска, время нарастания (тип.) | 1000 мс, 100 мс (при полной нагрузке) |
| Время удержания (тип.) | 20 мс (при полной нагрузке) |
Входные параметры (AC/DC)
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности (тип.) | PF>0,98 при 115 В AC; PF>0,95 при 230 В AC (при полной нагрузке) |
| КПД (тип.) | 89,5% |
| Потребляемый ток AC (тип.) | 1,25 А при 115 В AC; 0,63 А при 230 В AC |
| Пусковой ток (тип.) | 65 А при 230 В AC (холодный старт) |
| Ток утечки | <3,5 мА / 240 В AC |
| Потребление без нагрузки | <0,15 Вт |
Защиты
| Вид защиты | Порог / режим |
| Короткое замыкание |
Ограничение по постоянному току, автоматическое восстановление после устранения неисправности |
| Перегрузка |
Нормальная работа при 110…125% номинальной мощности более 3 с с переходом в режим ограничения постоянного тока;
при >125% номинальной мощности — ограничение постоянного тока, автоматическое восстановление после снятия перегрузки
|
| Перенапряжение |
15,5…18,2 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и надёжность
| Параметр | Значение |
| Рабочая температура | -30…+70°C (с учётом кривой снижения мощности) |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура/влажность хранения | -40…+85°C, 10…95% RH без конденсации |
| Температурный коэффициент | ±0,05%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Средняя наработка на отказ (MTBF) | 1997,9 тыс. ч мин. (Telcordia SR-332); 257,1 тыс. ч мин. (MIL-HDBK-217F, 25°C) |
Электрическая прочность изоляции и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1, EAC TP TC 004; соответствие BS EN/EN62368-1 |
| Испытательное напряжение (вход-выход) | 3 кВ AC |
| Испытательное напряжение (вход-FG) | 2 кВ AC |
| Испытательное напряжение (выход-FG) | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (I/P-O/P, I/P-FG, O/P-FG) |
ЭМС (иммунитет и эмиссия)
| Раздел | Параметр | Норматив | Уровень испытаний / класс |
| Иммунитет | ЭСР | BS EN/EN61000-4-2 | Level 3, 8 кВ (по воздуху); Level 2, 4 кВ (контакт) |
| Иммунитет | Излучаемые помехи | BS EN/EN61000-4-3 | Level 2, 3 В/м |
| Иммунитет | EFT/Burst | BS EN/EN61000-4-4 | Level 2, 1 кВ |
| Иммунитет | Импульсные помехи (Surge) | BS EN/EN61000-4-5 | Level 2, 1 кВ (линия-линия); Level 3, 2 кВ (линия-земля) |
| Иммунитет | Кондуктивные помехи | BS EN/EN61000-4-6 | Level 2, 3 Vrms |
| Иммунитет | Магнитное поле | BS EN/EN61000-4-8 | Level 1, 1 А/м |
| Иммунитет | Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Эмиссия | Кондуктивные помехи | BS EN/EN55032 (CISPR32) / FCC PART15 (CISPR22) | Class B |
| Эмиссия | Излучаемые помехи | BS EN/EN55032 (CISPR32) / FCC PART15 (CISPR22) | Class B |
| Эмиссия | Гармоники тока | BS EN/EN61000-3-2 | — |
| Эмиссия | Фликер | BS EN/EN61000-3-3 | — |
| Иммунитет (общий стандарт) | — | BS EN/EN55035 | — |
Механические параметры и подключение
| Параметр | Значение |
| Габариты (Д×Ш×В) | 192×178×45,5 мм |
| Масса | 0,98 кг |
| Клеммная колодка TB1: назначение выводов | Контакты 1,2: +V; контакты 3,4: -V |
| Рекомендуемое сечение проводов | 0,5…4,0 мм² (12…20 AWG) |
| Длина зачистки проводника (рекомендуемая) | 9 мм |
| Момент затяжки винтов клемм | 4,0 lb-in (0,4…0,5 Н·м) |
Упаковка
| Параметр | Значение |
| Упаковка | 0,98 кг; 10 шт./10,8 кг / 1,38 CUFT |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пиковый ток или пиковая мощность обеспечиваются до 3 секунд.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" с конденсаторами 0,1 мкФ и 47 мкФ, включёнными параллельно на конце линии.
- Допуск: включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 0% до 100% номинала.
- Длительность времени запуска измеряется при холодном старте; быстрое включение/выключение может привести к увеличению времени запуска.
- При низких входных напряжениях может требоваться снижение нагрузки; необходимо использовать кривую снижения мощности.
- Источник питания рассматривается как независимый узел; конечное оборудование должно повторно подтвердить соответствие системы требованиям по ЭМС; рекомендации по испытаниям — в документе по EMI-тестированию компонентных источников питания.
- Снижение допустимой температуры окружающей среды с высотой: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м (6500 ft).
