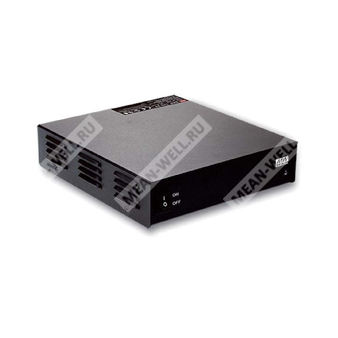

ENP-240-12 - настольный AC/DC источник питания 240 Вт с выходом 13,8 В и активной коррекцией коэффициента мощности.
Расшифровка партномера
- ENP — серия настольных источников питания (Desktop Type) с энергоэффективностью Level VI и активной PFC.
- 240 — номинальная выходная мощность 240 Вт (серия ENP-240).
- 12 — номинальное выходное напряжение 12 В класса (для модели ENP-240-12: 13,8 В).
Ключевые особенности
- Универсальный вход AC (полный диапазон).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Энергоэффективность: Level VI.
- Потребление без нагрузки: <0,15 Вт.
- Пиковая нагрузочная способность: 125%.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
Применения
- Системы наземной подвижной радиосвязи.
- Системы видеонаблюдения.
- Оборудование антенных ТВ-систем.
Выходные параметры (DC)
| Модель | ENP-240-12 |
| Номинальное выходное напряжение | 13,8 В |
| Диапазон регулировки напряжения | 11,5…15 В |
| Номинальный выходной ток | 17,4 А |
| Диапазон выходного тока | 0…17,4 А |
| Пиковый выходной ток (до 3 с) | 21,7 А |
| Номинальная выходная мощность | 240,1 Вт |
| Пиковая выходная мощность (до 3 с) | 300 Вт |
| Пульсации и шум (макс.) | 150 мВп-п |
| Точность установки напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Время запуска / нарастания | 1000 мс / 100 мс (при полной нагрузке) |
| Время удержания (тип.) | 20 мс (при полной нагрузке) |
Входные параметры (AC/DC)
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности (тип.) | PF>0,98 при 115 В AC; PF>0,95 при 230 В AC (при полной нагрузке) |
| КПД (тип.) | 91% |
| Потребляемый ток (тип.) | 2,5 А при 115 В AC; 1,25 А при 230 В AC |
| Пусковой ток (тип.) | 75 А при 230 В AC (холодный старт) |
| Ток утечки | <3,5 мА при 240 В AC |
| Потребление без нагрузки | <0,15 Вт |
Защиты
| Короткое замыкание |
Ограничение тока по постоянному току; автоматическое восстановление после устранения неисправности |
| Перегрузка |
Нормальная работа при 110…125% номинальной мощности более 3 с с переходом в режим ограничения тока; автоматическое восстановление после снятия пиковой нагрузки |
| Перенапряжение |
Порог срабатывания 15,5…18,2 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Электромагнитная совместимость (излучение/устойчивость)
| Стандарты устойчивости | BS EN/EN55035 |
| Стандарты излучения | BS EN/EN55032 (CISPR32) / FCC Part 15 (CISPR22), класс B (кондуктивные и излучаемые помехи) |
| Гармонические составляющие тока | BS EN/EN61000-3-2 |
| Фликер | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2: уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3: уровень 2, 3 В/м |
| EFT/Burst | BS EN/EN61000-4-4: уровень 2, 1 кВ |
| Surge | BS EN/EN61000-4-5: уровень 2, 1 кВ (линия-линия); уровень 3, 2 кВ (линия-земля) |
| Наведенные помехи (кондуктивные) | BS EN/EN61000-4-6: уровень 2, 3 Вrms |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8: уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Безопасность и изоляция
| Стандарты безопасности | IEC62368-1, UL62368-1, EAC TP TC 004; соответствие BS EN/EN62368-1 |
| Испытательное напряжение (электрическая прочность) | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход / вход-FG / выход-FG: 100 МОм (500 В DC, 25°C, 70% RH) |
Условия эксплуатации
| Рабочая температура | -30…+70°C (с учетом кривой снижения мощности) |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+85°C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X/Y/Z |
Надежность
| MTBF | 1573,4 тыс. ч (мин.), Telcordia SR-332 (Bellcore); 170,6 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
Механические и монтажные данные
| Габариты (Д×Ш×В) | 192×178×45,5 мм |
| Масса | 1,23 кг |
| Клеммная колодка TB1 (назначение выводов) | 1,2: +V; 3,4: -V |
| Рекомендуемое сечение проводов | 0,5…4,0 мм² (12…20 AWG) |
| Длина зачистки провода | 9 мм |
| Момент затяжки винтов клемм | 4,0 lb-inch (0,4…0,5 Н·м) |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пиковый ток или пиковая мощность предоставляются на время до 3 секунд.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Точность: включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется при переходе от нижнего к верхнему значению входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне 0…100% номинальной нагрузки.
- Время запуска измеряется при холодном первом включении; быстрое включение/выключение может привести к увеличению времени запуска.
- При низких входных напряжениях может потребоваться снижение нагрузки; следует использовать кривую снижения мощности.
- Источник питания рассматривается как самостоятельный узел, однако конечное изделие должно повторно подтвердить соответствие системы требованиям по ЭМС; рекомендации по выполнению испытаний приведены в материале по EMI-тестированию компонентных источников питания (доступно на сайте производителя).
- Снижение допустимой температуры окружающей среды на высоте более 2000 м (6500 ft): 3,5°C на 1000 м для безвентиляторных моделей и 5°C на 1000 м для моделей с вентилятором.
