ENP-240-48
нет на складе

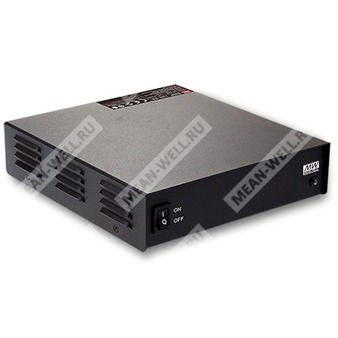

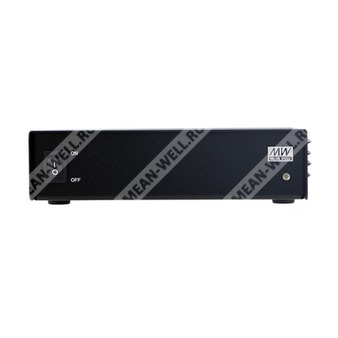

ENP-240-48 - настольный AC/DC источник питания 240 Вт с выходом 55,2 В и активной коррекцией коэффициента мощности.
Расшифровка партномера
ENP-240-48
ENP — обозначение серии настольных источников питания (Desktop Type Power Supply).
240 — номинальная выходная мощность 240 Вт.
48 — номинальный класс выходного напряжения 48 В; для данной модификации номинал составляет 55,2 В DC.
Назначение и общие сведения
ENP-240-48 — однофазный источника питания с универсальным входом переменного тока и встроенной активной PFC. Конструкция без вентилятора, охлаждение — свободной конвекцией. Предназначен для коммуникационного и смежного оборудования.
Ключевые особенности
- Универсальный вход AC / полный диапазон.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Энергоэффективность Level VI.
- Потребление на холостом ходу: <0,15 Вт.
- Пиковая нагрузочная способность: 125%.
- Безвентиляторная конструкция; охлаждение свободной конвекцией.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
Области применения
- Системы наземной подвижной радиосвязи.
- Системы видеонаблюдения.
- Оборудование антенных ТВ-систем.
Выходные параметры (DC)
| Параметр | Значение |
| Номинальное выходное напряжение | 55,2 В |
| Диапазон регулировки выходного напряжения | 47,5…58,8 В |
| Номинальный выходной ток | 4,4 А |
| Диапазон выходного тока | 0…4,4 А |
| Пиковый ток (до 3 секунд) | 5,5 А |
| Номинальная выходная мощность | 240,1 Вт |
| Пиковая выходная мощность (до 3 секунд) | 300 Вт |
| Пульсации и шум (макс.) | 350 мВ пик-пик |
| Допуск по напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Время запуска/нарастания (при полной нагрузке) | 1000 мс / 100 мс |
| Время удержания (тип.) | 20 мс (при полной нагрузке) |
Входные параметры (AC/DC)
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности (тип., при полной нагрузке) | PF>0,98 при 115 В AC; PF>0,95 при 230 В AC |
| КПД (тип.) | 94% |
| Входной ток (тип.) | 2,5 А при 115 В AC; 1,25 А при 230 В AC |
| Пусковой ток (тип.) | 75 А при 230 В AC (холодный старт) |
| Ток утечки | <3,5 мА при 240 В AC |
| Потребление на холостом ходу | <0,15 Вт |
Защиты
| Функция | Параметры срабатывания / режим |
| Перегрузка |
Нормальная работа в диапазоне 110…125% от номинальной выходной мощности более 3 секунд с переходом в режим ограничения тока; автоматическое восстановление после снятия пикового режима. Ограничение по мощности: при >125% номинальной мощности — ограничение тока, автоматическое восстановление после снятия перегрузки. |
| Короткое замыкание | Режим: ограничение тока; автоматическое восстановление после устранения неисправности. |
| Перенапряжение | Диапазон: 62,1…72,9 В; режим: отключение выходного напряжения, восстановление после повторного включения питания. |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры. |
Условия эксплуатации и надежность
| Параметр | Значение |
| Рабочая температура | -30…+70 °C (с учетом кривой снижения мощности) |
| Рабочая влажность | 20…95% относительной влажности, без конденсации |
| Температура/влажность хранения | -40…+85 °C, 10…95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/1 цикл, 60 мин по осям X, Y, Z |
| MTBF | 1573,4 тыс. ч (мин.), Telcordia SR-332; 170,6 тыс. ч (мин.), MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
| Выдерживаемое напряжение (вход–выход) | 3 кВ AC |
| Выдерживаемое напряжение (вход–PE/корпус) | 2 кВ AC |
| Выдерживаемое напряжение (выход–PE/корпус) | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC (25 °C, 70% RH) для вход–выход, вход–PE, выход–PE |
Соответствие нормам безопасности и ЭМС
| Раздел | Перечень |
| Безопасность | IEC62368-1, UL62368-1, EAC TP TC 004; соответствие BS EN/EN62368-1 |
| ЭМС излучение | BS EN/EN55032 (CISPR32) / FCC PART15 (CISPR22), класс B (проводимые и излучаемые помехи); BS EN/EN61000-3-2; BS EN/EN61000-3-3 |
| ЭМС устойчивость |
BS EN/EN55035; ESD: уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт; Радиочастотное поле: уровень 2, 3 В/м; EFT/Burst: уровень 2, 1 кВ; Surge: уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля; Проводимые помехи: уровень 2, 3 В rms; Магнитное поле: уровень 1, 1 А/м; Провалы/прерывания: >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов. |
Механические параметры и подключение
| Параметр | Значение |
| Габаритные размеры (Д×Ш×В) | 192×178×45,5 мм |
| Масса | 1,23 кг |

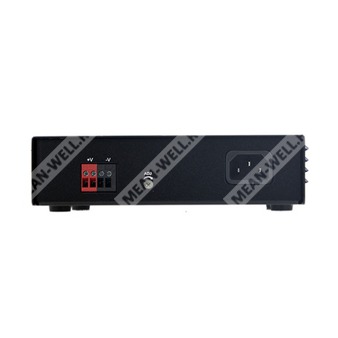

| Клеммный блок TB1: назначение выводов | Контакты 1,2: +V; контакты 3,4: -V |
| Рекомендуемое сечение проводников | 0,5…4,0 мм² (12…20 AWG) |
| Длина снятия изоляции | 9 мм |
| Момент затяжки винтов клемм | 4,0 lb-in (0,4…0,5 Н·м) |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пиковый ток или пиковая мощность предоставляются до 3 секунд.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск: включает установочную погрешность, линейную и нагрузочную стабилизацию.
- Линейная стабилизация измеряется при изменении входного напряжения от минимума к максимуму при номинальной нагрузке.
- Нагрузочная стабилизация измеряется в диапазоне 0…100% номинальной нагрузки.
- Длительность времени запуска измеряется при холодном первом включении. Быстрое включение/выключение может приводить к увеличению времени запуска.
- При низких входных напряжениях может требоваться снижение мощности; использовать кривую снижения мощности.
- Источник питания рассматривается как независимый узел, но конечное оборудование должно дополнительно подтвердить соответствие системы директивам по ЭМС; для методических указаний по испытаниям — «EMI testing of component power supplies».
- Снижение допустимой температуры окружающей среды по высоте: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft).
