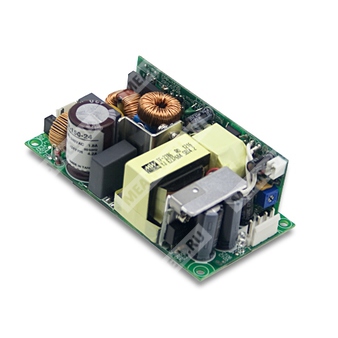

EPP-100-12 - компактный AC/DC источник питания 12 В с активной коррекцией коэффициента мощности для промышленного применения.
Назначение: одноканальный импульсный источник питания серии EPP-100 на 12 В постоянного тока, предназначенный для питания электронной и промышленной аппаратуры с повышенными требованиями к энергоэффективности, электромагнитной совместимости и компактности.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| EPP | Серия источников питания Mean Well EPP с функцией активной коррекции коэффициента мощности |
| 100 | Номинальная мощность 100 Вт |
| 12 | Выходное напряжение 12 В |
Основные особенности
- Компактное исполнение 4" × 2".
- Универсальный вход переменного тока с широким диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 91%.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Режим работы: 75 Вт при естественном охлаждении, 100 Вт при принудительном обдуве 20 CFM.
- Светодиодная индикация наличия питания.
- Потребление без нагрузки менее 0,5 Вт.
- Встроенный вспомогательный выход 12 В / 0,3 А.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток при естественном охлаждении | 6,3 А |
| Номинальный ток при обдуве 20 CFM | 8,5 А |
| Диапазон тока при естественном охлаждении | 0 ~ 6,3 А |
| Диапазон тока при обдуве 20 CFM | 0 ~ 8,5 А |
| Номинальная мощность при естественном охлаждении | 75,6 Вт |
| Номинальная мощность при обдуве 20 CFM | 102 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 11,76 ~ 12,6 В |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска, нарастания | 1000 мс, 30 мс / 230 ВAC |
| Время запуска, нарастания при 115 ВAC | 2000 мс, 30 мс / 115 ВAC при полной нагрузке |
| Время удержания | 16 мс / 230 ВAC, 16 мс / 115 ВAC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 ВAC; 127 ~ 370 ВDC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 ВAC; PF > 0,98 при 115 ВAC, при полной нагрузке |
| КПД | 91% |
| Входной ток | 1,4 А / 115 ВAC; 0,7 А / 230 ВAC |
| Пусковой ток | 70 А / 230 ВAC, холодный старт |
| Ток утечки | < 2 мА / 240 ВAC |
Защита
| Вид защиты | Уставка / принцип работы |
| Перегрузка | 105 ~ 145% от номинальной выходной мощности; режим повторяющихся попыток с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 13,2 ~ 15,6 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | 110℃ ±10℃ (RTH2), 110℃ ±5℃ (TSW2); отключение выходного напряжения, восстановление после повторного включения питания |
Вспомогательное питание
| Параметр | Значение |
| Вспомогательный выход | 12 В / 0,3 А |
| Назначение | Питание вентилятора, допуск ±10% при основной нагрузке 100% |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | -30 ~ +70℃, с учетом кривой снижения мощности |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 45℃) |
| Высота эксплуатации | 2000 м |
| Дерейтинг по температуре при работе выше 2000 м | 3,5℃ / 1000 м для моделей без вентилятора; 5℃ / 1000 м для моделей с вентилятором |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытание изоляции | I/P-O/P: 3 кВAC; I/P-FG: 2 кВAC; O/P-FG: 0,5 кВAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC / 500 ВDC / 25℃ / 70% RH |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; тяжелый промышленный уровень, критерий A; EAC TP TC 020 |
Надежность, конструкция и упаковка
| Параметр | Значение |
| MTBF | 249,6 тыс. ч мин., по MIL-HDBK-217F (25℃) |
| Габариты | 101,6 × 50,8 × 29 мм (Д × Ш × В) |
| Масса | 0,2 кг |
| Упаковка | 72 шт. / 15,4 кг / 0,82 куб. фута |
Разъёмы и подключение
| Разъём | Тип | Назначение контактов |
| CN1 | JST B3P-VH или эквивалент | 1 — AC/L; 2 — без контакта; 3 — AC/N |
| CN2 | JST B4P-VH или эквивалент | 1,2 — +V; 3,4 — DC COM |
| CN105 | JST B2B-PH-K-S или эквивалент | 1 — +12V; 2 — DC COM |
Дополнительные сведения
| Параметр | Значение |
| Частота преобразования PFC | 47 кГц |
| Частота PWM | 65 кГц |
| Монтаж | Горизонтальная установка |
| Ориентация воздушного потока | 20 CFM |
Примечания
- Если отдельно не указано иное, все параметры измерены при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам по ЭМС.
- При пониженном входном напряжении может потребоваться снижение нагрузки; необходимо проверять кривую дерейтинга.
- Дерейтинг температуры окружающей среды: 3,5℃ / 1000 м для моделей без вентилятора и 5℃ / 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
