EPP-100-15
нет на складе

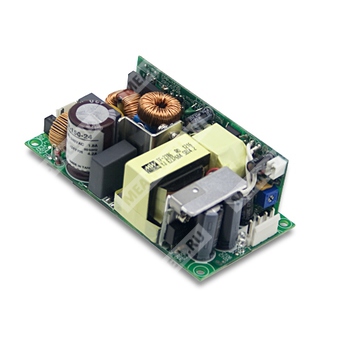

EPP-100-15 - компактный AC/DC источник питания 100 Вт с активной коррекцией коэффициента мощности и одним выходом 15 В.
Описание
EPP-100-15 — импульсный источник питания открытого исполнения серии EPP-100, предназначенный для преобразования универсального сетевого переменного или постоянного входа в стабилизированное выходное напряжение 15 В постоянного тока. Изделие рассчитано на промышленное применение, поддерживает работу в широком диапазоне входного напряжения, имеет встроенную активную коррекцию коэффициента мощности, защиту от короткого замыкания, перегрузки, перенапряжения и перегрева, а также вспомогательный выход 12 В для вентилятора.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| EPP | Серия источников питания Mean Well EPP с функцией активной коррекции коэффициента мощности |
| 100 | Номинальная мощность 100 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Краткие особенности
- Компактное исполнение 4" × 2".
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 92,5%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- 75 Вт при естественной конвекции, 100 Вт при принудительном обдуве 20 CFM.
- Светодиодная индикация включения.
- Потребление холостого хода менее 0,5 Вт.
- Встроенный вспомогательный выход 12 В / 0,3 А.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Диапазон регулировки выходного напряжения | 11,76 ~ 12,6 В |
| Номинальный ток при естественной конвекции | 5 А |
| Номинальный ток при принудительном обдуве 20 CFM | 6,67 А |
| Диапазон выходного тока при естественной конвекции | 0 ~ 5 А |
| Диапазон выходного тока при принудительном обдуве 20 CFM | 0 ~ 6,67 А |
| Номинальная мощность при естественной конвекции | 75 Вт |
| Номинальная мощность при принудительном обдуве 20 CFM | 100,05 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 1000 мс, 30 мс / 230 В переменного тока |
| Время удержания | 16 мс / 230 В переменного тока при полной нагрузке |
| Встроенный вспомогательный выход | 12 В / 0,3 А |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | >0,95 при 230 В переменного тока, >0,98 при 115 В переменного тока, при полной нагрузке |
| КПД | 91% |
| Потребляемый ток | 1,4 А / 115 В переменного тока; 0,7 А / 230 В переменного тока |
| Пусковой ток | 70 А / 230 В переменного тока, холодный старт |
| Ток утечки | <2 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Защита от перегрузки | 105 ~ 145% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 13,2 ~ 15,6 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | 110℃ ±10℃ (RTH2), 110℃ ±5℃ (TSW2) |
| Тип защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 500 В постоянного тока / 25℃ / 70% RH |
| Помехоэмиссия | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, уровень heavy industry, критерий A, EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 45℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота над уровнем моря | 2000 м |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 249,6 тыс. ч минимум, MIL-HDBK-217F (25℃) |
| Габариты | 101,6 × 50,8 × 29 мм (Д × Ш × В) |
| Масса | 0,2 кг |
| Упаковка | 72 шт. / 15,4 кг / 0,82 куб. фут |
Подключение и конструкция
| Параметр | Значение |
| Входной разъём | JST B3P-VH или эквивалент |
| Назначение контактов входного разъёма | 1 — AC/L; 2 — без вывода; 3 — AC/N |
| Выходной разъём | JST B4P-VH или эквивалент |
| Назначение контактов выходного разъёма | 1,2 — +V; 3,4 — DC COM |
| Разъём вентилятора | JST B2B-PH-K-S или эквивалент |
| Назначение контактов разъёма вентилятора | 1 — +12V; 2 — DC COM |
| Частота преобразования PFC | 47 кГц |
| Частота PWM | 65 кГц |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12", оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам EMC.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать кривую дерейтирования.
- Снижение допустимой температуры окружающей среды составляет 3,5℃ / 1000 м для моделей без вентилятора и 5℃ / 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
