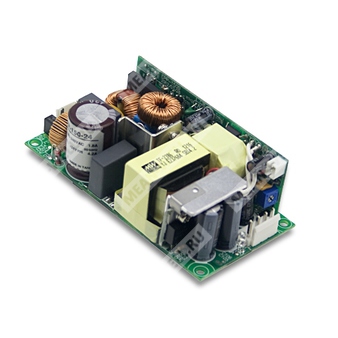

EPP-100-24 - компактный AC/DC источник питания 100 Вт с активной коррекцией коэффициента мощности для промышленной аппаратуры.
EPP-100-24 — это одновыходной импульсный источник питания серии EPP-100 с универсальным входом переменного тока, активным PFC, повышенной эффективностью и поддержкой работы как в режиме естественной конвекции, так и с принудительным обдувом. Изделие ориентировано на применение в промышленной электронике, системах автоматизации и другом оборудовании, где требуется стабильное питание 24 В постоянного тока.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| EPP | Серия источников питания Mean Well с активной коррекцией коэффициента мощности |
| 100 | Номинальная мощность 100 Вт |
| 24 | Выходное напряжение 24 В постоянного тока |
Особенности
- Компактное исполнение 4"×2".
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 92,5%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- 75 Вт при охлаждении естественной конвекцией, 100 Вт при обдуве 20 CFM.
- Светодиодная индикация наличия питания.
- Потребление холостого хода менее 0,5 Вт.
- Встроенный вспомогательный выход 12 В / 0,3 А.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток при естественной конвекции | 3,2 А |
| Номинальный ток при обдуве 20 CFM | 4,2 А |
| Диапазон регулировки тока при естественной конвекции | 0 ~ 3,2 А |
| Диапазон регулировки тока при обдуве 20 CFM | 0 ~ 4,2 А |
| Номинальная мощность при естественной конвекции | 76,8 Вт |
| Номинальная мощность при обдуве 20 CFM | 100,8 Вт |
| Пульсации и шум, максимум | 240 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 23,52 ~ 25,2 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 2000 мс, 30 мс при 115 В переменного тока при полной нагрузке |
| Время удержания | 16 мс при 115 В переменного тока при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В переменного тока; PF > 0,98 при 115 В переменного тока при полной нагрузке |
| КПД | 91% |
| Потребляемый ток | 1,4 А при 115 В переменного тока; 0,7 А при 230 В переменного тока |
| Пусковой ток | 70 А при 230 В переменного тока, холодный старт |
| Ток утечки | <2 мА при 240 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 145% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,7 ~ 31,5 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | 110℃ ± 5℃ (TSW2); тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура | -30 ~ +70℃, с учетом дерating curve |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ в диапазоне 0 ~ 45℃ |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота | 2000 метров |
| Дерейтинг по высоте | 3,5℃/1000 м для моделей без вентилятора; 5℃/1000 м для моделей с вентилятором при высоте выше 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 500 В DC / 25℃ / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; heavy industry level; criteria A; EAC TP TC 020 |
Параметры надежности, габариты и упаковка
| Параметр | Значение |
| MTBF | 249,6 тыс. ч минимум, MIL-HDBK-217F (25℃) |
| Габариты | 101,6 × 50,8 × 29 мм |
| Масса | 0,2 кг |
| Упаковка | 72 шт. / 15,4 кг / 0,82 куб. фута |
Функциональные данные
| Параметр | Значение |
| Вспомогательное питание | 12 В / 0,3 А для питания вентилятора, допуск ±10% при основном выходе 100% нагрузки |
| Частота PFC | 47 кГц |
| Частота ШИМ | 65 кГц |
Подключение
| Разъем | Назначение | Контакты |
| CN1 | Вход переменного тока | 1 — AC/L; 2 — нет контакта; 3 — AC/N |
| CN2 | Выход постоянного тока | 1,2 — +V; 3,4 — DC COM |
| CN105 | Вентилятор | 1 — +12V; 2 — DC COM |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- Источники питания рассматриваются как компоненты, предназначенные для встраивания в конечное оборудование.
- При низком входном напряжении может потребоваться дерейтинг; следует проверять кривую дерейтинга.
- Параметр снижения допустимой температуры окружающей среды составляет 3,5℃/1000 м для моделей без вентилятора и 5℃/1000 м для моделей с вентилятором при высоте выше 2000 м.
