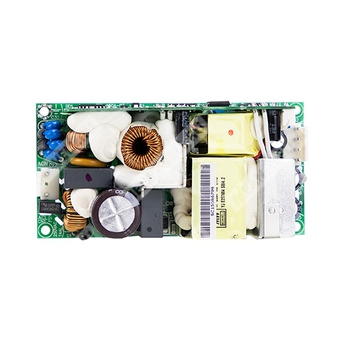

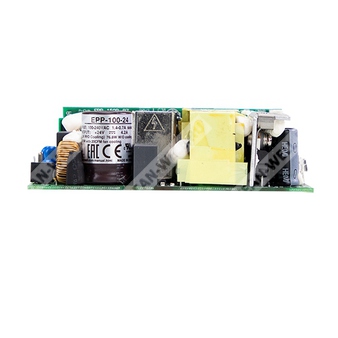

EPP-100-27 - источник питания 27 В, 3,2 А с активным PFC для промышленной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| EPP | Серия импульсных источников питания Mean Well EPP |
| 100 | Номинальная мощность 100 Вт |
| 27 | Выходное напряжение 27 В |
Назначение и особенности
EPP-100-27 — одноканальный импульсный источник питания переменного/постоянного тока с активной коррекцией коэффициента мощности, предназначенный для промышленной электроники, автоматизации, телекоммуникационного и другого оборудования с требованием к стабильному напряжению 27 В.
Изделие рассчитано на установку в составе конечной аппаратуры. Поддерживает универсальный вход переменного тока, расширенный диапазон входного напряжения, высокий КПД и встроенные схемы защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Основные особенности
- Компактное исполнение 4" × 2".
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 92,5%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- 75 Вт при естественной конвекции, 100 Вт при принудительном обдуве 20 CFM.
- Светодиодная индикация включения питания.
- Потребление холостого хода менее 0,5 Вт.
- Встроенный вспомогательный выход 12 В / 0,3 А.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 27 В |
| Номинальный ток при конвекции | 2,8 А |
| Номинальный ток при 20 CFM обдуве | 3,71 А |
| Диапазон регулировки напряжения | 23,52 ~ 25,2 В |
| Диапазон тока при конвекции | 0 ~ 2,8 А |
| Диапазон тока при 20 CFM обдуве | 0 ~ 3,71 А |
| Номинальная мощность при конвекции | 75,6 Вт |
| Номинальная мощность при 20 CFM обдуве | 100,17 Вт |
| Пульсации и шум | 240 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 2000 мс, 30 мс / 115 ВAC; 1000 мс, 30 мс / 230 ВAC |
| Время удержания | 16 мс / 115 ВAC; 16 мс / 230 ВAC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 ВAC; 127 ~ 370 ВDC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 ВAC; PF > 0,98 при 115 ВAC при полной нагрузке |
| КПД | 92% |
| Потребляемый ток | 1,4 А / 115 ВAC; 0,7 А / 230 ВAC |
| Пусковой ток | 70 А / 230 ВAC, холодный старт |
| Ток утечки | < 2 мА / 240 ВAC |
Защита
| Вид защиты | Характеристика |
| От перегрузки | 105 ~ 145% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| От перенапряжения | 30,2 ~ 34,05 В; отключение выходного напряжения, восстановление после повторного включения питания |
| От перегрева | 110℃ ±10℃ (RTH2), 110℃ ±5℃ (TSW2); отключение выходного напряжения, восстановление после повторного включения питания |
Вспомогательное питание и функции
| Параметр | Значение |
| Вспомогательный выход | 12 В / 0,3 А |
| Допуск вспомогательного выхода | ±10% при основной нагрузке 100% |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30 ~ +70℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +85℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 45℃) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота | 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВAC; I/P-FG: 2 кВAC; O/P-FG: 0,5 кВAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC / 500 ВDC / 25℃ / 70% RH |
Соответствие стандартам
| Область | Стандарты и требования |
| Безопасность | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| ЭМС — излучение | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| ЭМС — помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; heavy industry level, criteria A, EAC TP TC 020 |
Размеры и упаковка
| Параметр | Значение |
| Габаритные размеры | 101,6 × 50,8 × 29 мм |
| Масса | 0,2 кг |
| Упаковка | 72 шт.; 15,4 кг; 0,82 куб. фута |
| Средняя наработка на отказ | 249,6 тыс. ч минимум, MIL-HDBK-217F (25℃) |
Подключение
Входной разъём CN1: JST B3P-VH или эквивалент.
| Контакт | Назначение |
| 1 | AC/L |
| 2 | Нет контакта |
| 3 | AC/N |
Выходной разъём CN2: JST B4P-VH или эквивалент.
| Контакт | Назначение |
| 1, 2 | +V |
| 3, 4 | DC COM |
Разъём вентилятора CN105: JST B2B-PH-K-S или эквивалент.
| Контакт | Назначение |
| 1 | +12 В |
| 2 | DC COM |
Структура и режимы работы
Источник питания содержит входной EMI-фильтр, выпрямитель, активный PFC-каскад, силовой преобразователь, выходные выпрямители и фильтры, а также цепи контроля перегрузки, перенапряжения и перегрева.
Рабочая частота PFC составляет 47 кГц, рабочая частота PWM — 65 кГц.
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25℃.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- При пониженном входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтингования.
- Коррекция по температуре окружающей среды при высоте выше 2000 м составляет 3,5℃ / 1000 м для моделей без вентилятора и 5℃ / 1000 м для моделей с вентилятором.
