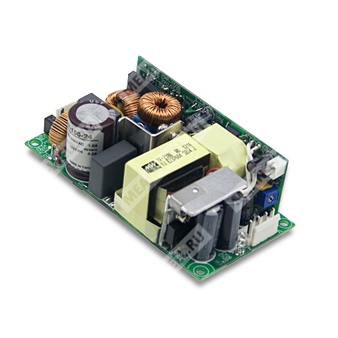

EPP-100-48 - импульсный источник питания 48 В с активной коррекцией коэффициента мощности для промышленного оборудования.
Назначение: AC/DC источник питания серии EPP-100 для формирования стабилизированного выходного напряжения 48 В постоянного тока в системах промышленной электроники, автоматики и оборудования с требованием к высокой эффективности и компактности.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| EPP | Серия источников питания Mean Well EPP с активной коррекцией коэффициента мощности |
| 100 | Номинальная мощность 100 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Основные особенности
- Компактное исполнение 4"×2".
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 92,5%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- 75 Вт при естественной конвекции, 100 Вт при принудительном обдуве 20 CFM.
- Светодиодная индикация включения.
- Мощность холостого хода менее 0,5 Вт.
- Встроенный вспомогательный выход 12 В / 0,3 А.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток при естественной конвекции | 1,6 А |
| Номинальный выходной ток при обдуве 20 CFM | 2,1 А |
| Диапазон регулировки выходного напряжения | 47,04 ~ 50,4 В |
| Диапазон тока при естественной конвекции | 0 ~ 1,6 А |
| Диапазон тока при обдуве 20 CFM | 0 ~ 2,1 А |
| Номинальная мощность при естественной конвекции | 76,8 Вт |
| Номинальная мощность при обдуве 20 CFM | 100,8 Вт |
| Пульсации и шум, максимум | 300 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 2000 мс, 30 мс / 115 В перем. тока при полной нагрузке |
| Время удержания | 16 мс / 115 В перем. тока при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В перем. тока; 127 ~ 370 В пост. тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, типовое значение | PF > 0,95 при 230 В перем. тока; PF > 0,98 при 115 В перем. тока, при полной нагрузке |
| КПД, типовое значение | 92,5% |
| Потребляемый ток, типовое значение | 0,7 А / 230 В перем. тока |
| Пусковой ток, типовое значение | Холодный старт 70 А / 230 В перем. тока |
| Ток утечки | < 2 мА / 240 В перем. тока |
Защиты
| Вид защиты | Параметры и действие |
| Перегрузка | 105 ~ 145% от номинальной выходной мощности; режим защиты: прерывистый, с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 51,3 ~ 62,7 В; защита: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | 110℃ ±10℃ (RTH2), 110℃ ±5℃ (TSW2); защита: отключение выходного напряжения, восстановление после повторного включения питания |
Вспомогательное питание
| Параметр | Значение |
| Вспомогательный выход | 12 В / 0,3 А для питания вентилятора, допуск ±10% при полной нагрузке основного выхода |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 45℃) |
| Рабочая высота | 2000 м |
| Дерейтинг по высоте | 3,5℃ / 1000 м для моделей без вентилятора; 5℃ / 1000 м для моделей с вентилятором при высоте свыше 2000 м |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, период 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В пост. тока / 500 В пост. тока / 25℃ / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF | 249,6 тыс. ч минимум, по MIL-HDBK-217F (25℃) |
Габаритные и упаковочные данные
| Параметр | Значение |
| Размеры | 101,6 × 50,8 × 29 мм |
| Масса | 0,2 кг |
| Упаковка | 72 шт. / 15,4 кг / 0,82 куб. фута |
Интерфейсы и подключение
| Разъём | Назначение | Контакты |
| CN1 | Вход переменного тока | 1 — AC/L, 2 — без контакта, 3 — AC/N |
| CN2 | Выход постоянного тока | 1, 2 — +V; 3, 4 — DC COM |
| CN105 | Вентилятор | 1 — +12 В; 2 — DC COM |
Функциональные данные
| Параметр | Значение |
| Частота PFC | 47 кГц |
| Частота PWM | 65 кГц |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень heavy industry, критерий A; EAC TP TC 020 |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В перем. тока, номинальной нагрузке и температуре окружающей среды 25℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной резистивной цепи с конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- При низком входном напряжении может потребоваться дерейтинг; следует учитывать соответствующую кривую дерейтинга.
- Дерейтинг по температуре окружающей среды: 3,5℃ / 1000 м для моделей без вентилятора и 5℃ / 1000 м для моделей с вентилятором при высоте выше 2000 м.
