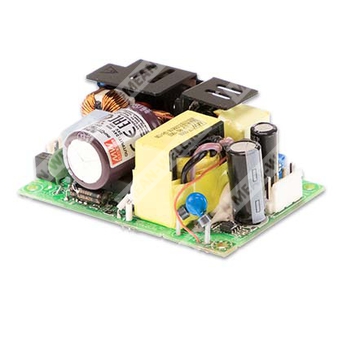

EPP-120S-24 - импульсный источник питания открытого исполнения на 24 В для промышленного применения.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| EPP | Серия источников питания Mean Well EPP |
| 120S | Номинальная мощность 120 Вт, компактное исполнение 3"×2" |
| 24 | Выходное напряжение 24 В постоянного тока |
Краткое описание
Источник питания EPP-120S-24 представляет собой высоконадежный открытый AC/DC преобразователь серии EPP-120S с выходом 24 В, предназначенный для применения в промышленной автоматике, системах управления, измерительном и технологическом оборудовании. Изделие рассчитано на питание от сети переменного или постоянного тока широкого диапазона и обеспечивает высокую удельную мощность в габаритах 3"×2".
Особенности
- Компактное исполнение 3"×2".
- Выходная мощность 120 Вт в режиме конвекционного охлаждения.
- Пиковая мощность до 150 Вт в течение 10 секунд.
- Соответствие требованиям по электромагнитной совместимости для конфигураций Class I и Class II.
- Диапазон рабочей температуры окружающей среды от -30 до +85 °C.
- Потребление без нагрузки менее 0,3 Вт.
- КПД до 94%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Допустимая высота эксплуатации до 5000 м.
Применение
- Промышленное автоматическое оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и устройства.
Описание
EPP-120S-24 относится к серии 120-ваттных источников питания Mean Well с открытым монтажным исполнением. Устройство принимает входное напряжение 80–264 В переменного тока или 113–370 В постоянного тока и формирует стабилизированное выходное напряжение 24 В. Серия ориентирована на применение в составе промышленной аппаратуры, где требуются высокая надежность, компактность и хорошая энергоэффективность.
Для данной серии характерны высокий КПД, низкое энергопотребление в режиме холостого хода, встроенные схемы защиты и возможность работы в системах как с защитным проводником, так и без него. В документе для EPP-120S-24 указаны параметры, соответствующие выходу 24 В, включая номинальный и пиковый ток, допускаемую регулировку напряжения и уровни пульсаций.
Параметры
| Номинальное выходное напряжение | 24 В |
| Пиковый выходной ток, 10 секунд | 6,25 А |
| Выходной ток при конвекции | 5 А |
| Номинальная мощность при пиковом режиме, 10 секунд | 150 Вт |
| Номинальная мощность при конвекции | 120 Вт |
| Пульсации и шум, максимум | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 22,8–25,2 В |
| Точность установки выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
Вход
| Диапазон входного напряжения | 80–264 В переменного тока, 113–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| КПД, типовое значение | 93% |
| Потребляемый ток при 115 В переменного тока, типовое значение | 2,3 А |
| Потребляемый ток при 230 В переменного тока, типовое значение | 1,1 А |
| Пусковой ток, типовое значение | 30 А при 115 В AC; 60 А при 230 В AC |
| Ток утечки | менее 0,75 мА при 240 В AC |
| Коэффициент мощности | PF>0,94 при 230 В AC; PF>0,98 при 115 В AC, при полной нагрузке |
| Время удержания | 15 мс при 230 В AC; 15 мс при 115 В AC, при полной нагрузке |
Выход
| Номинальное напряжение | 24 В |
| Ток при конвекционном охлаждении | 5 А |
| Пиковый ток, 10 секунд | 6,25 А |
| Выходная мощность при конвекции | 120 Вт |
| Пиковая выходная мощность, 10 секунд | 150 Вт |
| Диапазон подстройки напряжения | 22,8–25,2 В |
| Пульсации и шум | 150 мВ пик-пик |
Защита
| Перегрузка | 130–160% от номинальной выходной мощности; режим защиты — hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 26,4–31,2 В; отключение выходного напряжения с автоматическим восстановлением после перезапуска питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Защита присутствует |
Эксплуатационные и механические параметры
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | -30…+85 °C |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 5000 м |
| MTBF | 4071,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 470,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 76,2 × 50,8 × 28 мм |
| Масса | 0,13 кг |
| Упаковка | 100 шт.; 14 кг; 1,13 куб. фута |
Безопасность и ЭМС
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, IEC62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32), BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | BS EN/EN55035, BS EN/EN61000-6-2 |
| ESD | Уровень 3, 8 кВ воздух; уровень 3, 4 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 10 В |
| Импульсные помехи | Уровень 3, 2 кВ |
| Выбросы напряжения | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Устойчивость к магнитному полю | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 95% провал 0,5 периода; 30% провал 25 периодов; 95% прерывание 250 периодов |
| Эмиссия проводимых помех | Класс B |
| Эмиссия излучаемых помех | Класс B |
| Гармонические составляющие тока | Класс A |
Примечания
- Все параметры, специально не оговоренные, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Возможно снижение выходной мощности при пониженном входном напряжении. Для деталей следует использовать кривую дерейтингa.
- Дерейтинг по температуре 3,5%/1000 м для моделей с вентилятором и 5%/1000 м для моделей с естественной конвекцией при высоте свыше 2000 м.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполнены при монтаже устройства на металлической пластине 360 мм × 360 мм × 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для получения рекомендаций по проведению испытаний ЭМС следует обращаться к испытаниям ЭМС компонентов питания.
